BD6222HFP-TR

产品分类: 电机驱动器
厂牌: ROHM
产品描述: ROHM 直流有刷电机驱动芯片, 全桥输出, HRP封装
供应商型号: BD6222HFP-TR
供应商: 国内现货
标准整包数: 2000

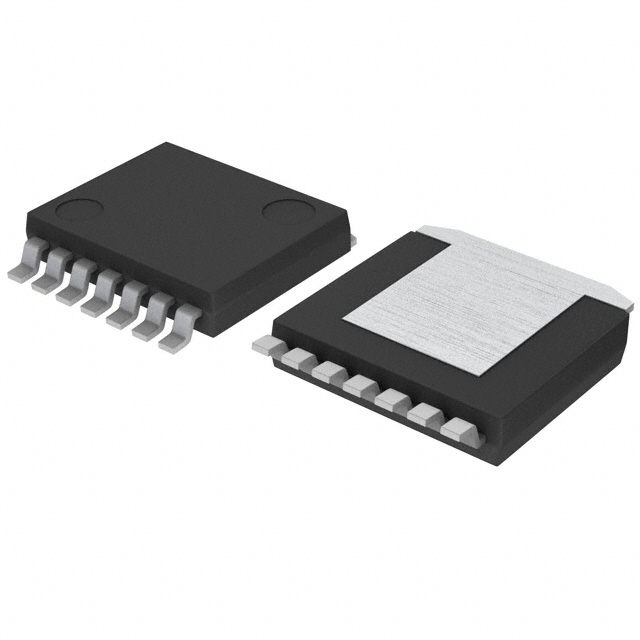

ROHM 电机驱动器 BD6222HFP-TR

BD6222HFP-TR概述

    BD622xxx 系列 DC 无刷电机驱动器技术手册

    1. 产品简介


    BD622xxx系列是专为直流(DC)无刷电机设计的全桥驱动器。这些驱动器支持广泛的电压范围,可在6V到15V之间工作,最大输出电流可达2A。通过内置的MOS晶体管,该系列产品支持脉冲宽度调制(PWM)控制电机转速。该系列驱动器集成有参考电压控制功能,可以方便地替代旧型号的电机驱动IC。这些高效能的H桥驱动IC适用于低功耗设计。

    2. 技术参数


    关键规格
    - 供电电压范围:18V(最大)
    - 最大输出电流:0.5A / 1.0A / 2.0A
    - 输出导通电阻:1.5Ω / 1.5Ω / 1.0Ω
    - PWM输入频率范围:20kHz至100kHz
    - 待机电流:0μA(典型值)
    - 工作温度范围:-40°C 至 +85°C
    封装尺寸
    - SOP8:5.00mm x 6.20mm x 1.71mm
    - HSOP25:13.60mm x 7.80mm x 2.11mm
    - HRP7:9.395mm x 10.540mm x 2.005mm

    3. 产品特点和优势


    - 通道配置灵活:可选择单通道或双通道配置。
    - PWM控制功能:通过设置引脚(VREF),可以直接控制PWM占空比。
    - 防交叉导通电路:防止桥臂直通现象,提高系统的可靠性。
    - 多种保护机制:包括过电流保护(OCP)、过压保护(OVP)、热关断(TSD)和欠压锁定(UVLO)。
    - 低功耗:通过MOS晶体管实现高效控制,降低系统功耗。

    4. 应用案例和使用建议


    应用案例
    - 视频录音机(VTR)
    - CD/DVD播放器
    - 音频视频设备
    - 光盘驱动器
    - 计算机外设
    - 办公自动化设备
    使用建议
    - 电源稳定性:确保输入电压稳定,以避免PWM信号不正常工作。
    - 散热管理:由于工作电流较大,需确保良好的散热措施。
    - PWM信号频率:PWM频率应在20kHz到100kHz范围内,以确保电机平稳运行。
    - 并联电容:在VCC和GND之间连接一个大于10µF的旁路电容,用于回收电机电流。

    5. 兼容性和支持


    兼容性
    - BD622xxx系列可与其他标准的H桥驱动电路兼容,适用于大多数电机控制应用。
    - 可与市场上主流的微控制器和DSP芯片配套使用。
    支持信息
    - 提供详细的Datasheet和技术文档。
    - 厂商提供技术支持和维修服务,具体联系方式详见产品资料。

    6. 常见问题与解决方案


    常见问题及解决方案
    1. PWM信号不稳定:
    - 检查输入电压是否稳定。
    - 确认PWM信号频率是否在20kHz至100kHz之间。
    2. 发热严重:
    - 确保良好的散热措施。
    - 检查电源电压是否超出了额定范围。
    3. 输出电流异常:
    - 确认负载是否超出额定范围。
    - 检查内部保护机制是否触发。

    7. 总结和推荐


    综合评估
    - BD622xxx系列具有出色的性能和丰富的保护机制,特别适合应用于需要高效率和高可靠性的电机控制系统中。
    - 其多样的配置选项和强大的保护功能使其在市场上具备很强的竞争优势。
    推荐使用
    - 强烈推荐在各种直流无刷电机控制系统中使用BD622xxx系列驱动器,尤其是在对系统效率和稳定性要求较高的应用场景中。

BD6222HFP-TR参数

参数
额定电流 -
工艺 Power MOSFET
电压 - 负载 6V~15V
接口类型 Logic
功率 -
最小工作供电电压 6V
功能 -
电机类型 - AC,DC -
拓扑 半桥(2)
电机类型 -
最大工作供电电压 15V
长*宽*高 9.4mm*8mm*1.91mm
通用封装 HRP-7
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

BD6222HFP-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD6222HFP-TR数据手册

厂牌 PDF简要描述 下载
ROHM 电机驱动器 ROHM BD6222HFP-TR BD6222HFP-TR数据手册

BD6222HFP-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 14.03
4000+ ¥ 13.685
6000+ ¥ 13.34
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 28060
