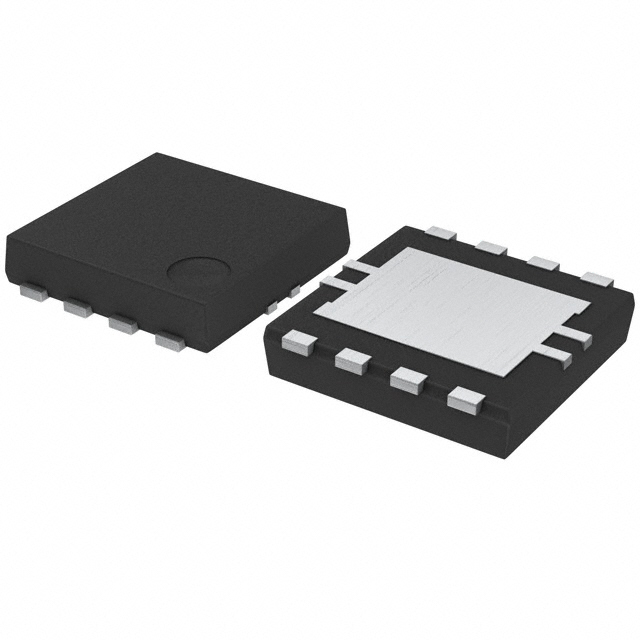

BD3552HFN-TR

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 500μA 正极 Adjustable 2A 1 650mV 950mV 2.7V 4.5V 300mV@ 2A 10mV 0.5%/V HSON-8 贴片安装,黏合安装
供应商型号: J-ROHM-0117797
供应商: Chip1stop
标准整包数: 1
ROHM LDO稳压器 BD3552HFN-TR

BD3552HFN-TR概述

    BD3550HFN、BD3551HFN和BD3552HFN超低电压差线性稳压器

    产品简介


    BD3550HFN、BD3551HFN和BD3552HFN是ROHM公司开发的超低电压差线性稳压器,属于硅单片集成电路。这些芯片主要用于非常低输入电压到低输出电压的应用场景,如笔记本电脑、台式机、液晶电视(LCD-TV)、数字视频光盘(DVD)和各种数字设备。通过集成N-沟道功率MOSFET,这些稳压器可以实现高输出电流,同时减少转换损耗。

    技术参数


    | 参数 | 范围 |

    | 输入电压范围(VCC) | 4.3V 至 5.5V |
    | 输出电压范围 | 0.65V 至 2.7V |
    | 最大输出电流 | BD3550HFN: 0.5A
    BD3551HFN: 1.0A
    BD3552HFN: 2.0A |
    | 最小关断电压 | 0.95V 至 VCC-1V |
    | 待机电流 | 0μA (典型值) |
    | 工作温度范围 | -10°C 至 100°C |
    | 封装尺寸 | 2.90mm x 3.00mm x 0.60mm |

    产品特点和优势


    1. 内部高精度参考电压电路(误差小于±1%)
    2. 内置VCC欠压锁定电路(UVLO)
    3. 软启动功能(NRCS)减少了浪涌电流
    4. 内置N-沟道MOSFET
    5. 内置过流保护电路
    6. 内置热关断(TSD)电路
    7. 跟踪功能
    这些特点使得BD3550HFN、BD3551HFN和BD3552HFN在低功耗和高性能方面具备显著优势,适用于各种需要精确稳压的应用场景。

    应用案例和使用建议


    1. 笔记本电脑电源管理:这些稳压器可以通过外部电阻配置不同的输出电压,以满足不同组件的需求。
    2. 台式电脑辅助电源:其高输出电流和低功耗特性使其成为台式机中辅助电源的理想选择。
    3. LCD-TV和DVD设备:它们可以在有限的空间内提供稳定可靠的电压供应,有助于提高系统整体效率。
    使用时应注意:
    - 合理配置输出电压:根据实际需求调整外部电阻。
    - 避免输入电压波动:确保输入电压稳定在指定范围内。

    兼容性和支持


    BD3550HFN、BD3551HFN和BD3552HFN在输入电压范围内的表现稳定,可以兼容大多数标准电子元器件。ROHM公司为用户提供全面的技术支持,包括设计指南、应用说明及样品测试等。

    常见问题与解决方案


    1. 输入电压过高导致过热:增加散热措施或降低输入电压。
    2. 待机电流异常:检查电路连接和外部电阻配置是否正确。
    3. 输出电压不稳定:检查外部电容和负载稳定性。

    总结和推荐


    BD3550HFN、BD3551HFN和BD3552HFN凭借其卓越的性能和可靠性,在低功耗和高效能的电子产品中有着广泛的应用前景。无论是在笔记本电脑还是台式机等场景下,这些稳压器均能提供稳定的电压供应。因此,强烈推荐这些产品用于各类消费电子和工业应用中。
    希望本文对你了解BD3550HFN、BD3551HFN和BD3552HFN有所帮助。

BD3552HFN-TR参数

参数
最大压差@电流 300mV@ 2A
纹波抑制-PSRR -
最小输入电压 950mV
Iq-静态电流 500μA
输出类型 Adjustable
线路调节 0.5%/V
最小输出电压 650mV
输出电流 2A
负载调节 10mV
最大输出电压 2.7V
稳压器数量 1
极性 正极
最大输入电压 4.5V
通用封装 HSON-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD3552HFN-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD3552HFN-TR数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BD3552HFN-TR BD3552HFN-TR数据手册

BD3552HFN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.449 ¥ 12.2441
10+ $ 0.9713 ¥ 8.2071
50+ $ 0.902 ¥ 7.6215
100+ $ 0.7602 ¥ 6.4237
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.24
