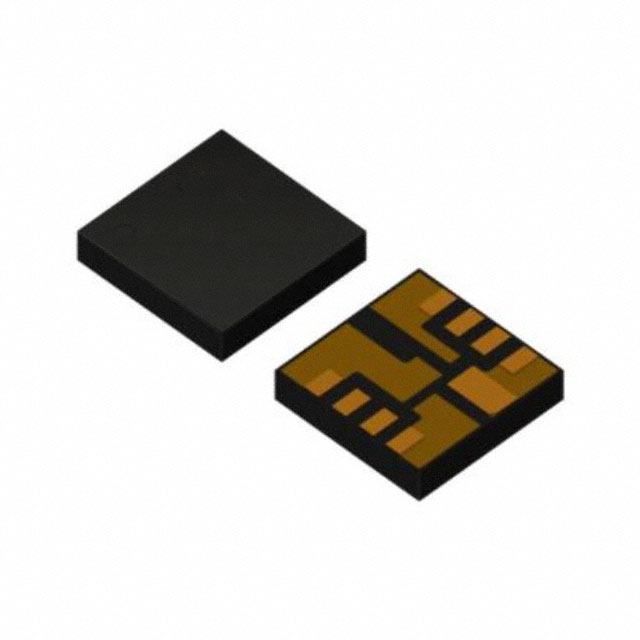

BD9A302QWZ-E2

产品分类: DC-DC稳压器
厂牌: ROHM
产品描述: Buck Yes 1MHz Adjustable 1 3.85V 800mV 5.5V 2.7V 贴片安装,黏合安装
供应商型号: CSJ-ST50647633
供应商: 海外现货
标准整包数: 1
ROHM DC-DC稳压器 BD9A302QWZ-E2

BD9A302QWZ-E2概述

    BD9A302QWZ 单同步降压直流转换器技术手册

    产品简介


    BD9A302QWZ 是一款单同步降压直流转换器,集成了低导通电阻的功率MOSFET。该集成电路能够提供高达3A的电流输出。它采用了SLLM(轻载模式简化)控制方式,可以显著提高轻负载条件下的工作效率。这款转换器采用高频1MHz开关频率,适用于对备用电源消耗有严格要求的设备。同时,其快速瞬态响应特性使其成为多种应用的理想选择。

    技术参数


    - 输入电压范围:2.7V 至 5.5V
    - 输出电压范围:0.8V 至 VIN × 0.7V
    - 输出电流:最大3A
    - 开关频率:1MHz(典型值)
    - 高侧MOSFET导通电阻:50mΩ(典型值)
    - 低侧MOSFET导通电阻:50mΩ(典型值)
    - 备用电流:0μA(典型值)

    产品特点和优势


    BD9A302QWZ具有以下几个关键特点和优势:
    - 高效率:通过SLLM控制技术,实现了高效能表现,尤其是在轻负载条件下。
    - 紧凑封装:采用UMMP008AZ020封装,尺寸为2.00mm × 2.00mm × 0.40mm,适合空间受限的应用场景。
    - 安全保护机制:内置过电流保护、短路保护、热关断保护和欠压锁定保护等多种保护机制,确保运行稳定性。
    - 高速瞬态响应:由于采用了电流模式控制和快速补偿设置,使得系统响应速度极快。

    应用案例和使用建议


    BD9A302QWZ广泛应用于各种设备和电路中,如:
    - 数字信号处理器(DSP)、现场可编程门阵列(FPGA)和其他微处理器的降压电源供应。
    - 笔记本电脑、平板电脑、服务器等便携式设备。
    - LCD电视、存储设备(如HDDs/SSDs)、打印机等办公自动化设备。
    - 分布式电源供应及次级电源供应。
    在实际应用中,建议考虑输入电容和输出电容的选型,确保良好的滤波效果。此外,可以通过调整补偿网络来优化瞬态响应性能。

    兼容性和支持


    BD9A302QWZ具有良好的兼容性,可以轻松与其他元器件集成。厂商ROHM提供了详尽的技术支持文档,包括设计指南、应用笔记等,确保用户在使用过程中遇到问题时能够得到及时的帮助。

    常见问题与解决方案


    - 问题1:如何启用或禁用BD9A302QWZ?
    - 解决方案:通过EN引脚,将其设置为高电平(大于等于2.0V)以启用设备;将其设置为低电平(小于等于0.8V)以进入关机模式。
    - 问题2:如何设置工作模式?
    - 解决方案:通过MODE引脚,将其设置为低电平(小于等于0.2V)以进入固定频率PWM模式;设置为高电平(大于等于0.8V)以启用SLLM控制模式。


    总结和推荐


    综上所述,BD9A302QWZ是一款性能优越的单同步降压直流转换器,具有高效、稳定、易用的特点。特别适用于需要低功耗和高效率的应用场景。因此,强烈推荐在上述应用领域中选用此产品。

    通过以上详细描述,BD9A302QWZ不仅展示了其在各个方面的出色性能,也表明了其在复杂多变的应用环境中的可靠性与实用性。希望本文能为您的产品选型提供有价值的参考。

BD9A302QWZ-E2参数

参数
同步整流器 Yes
最大输入电压 5.5V
输出类型 Adjustable
最小输出电压 800mV
最小输入电压 2.7V
开关频率 1MHz
拓扑 Buck
输出数量 1
功能 Step-Down
最大输出电压 3.85V
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
