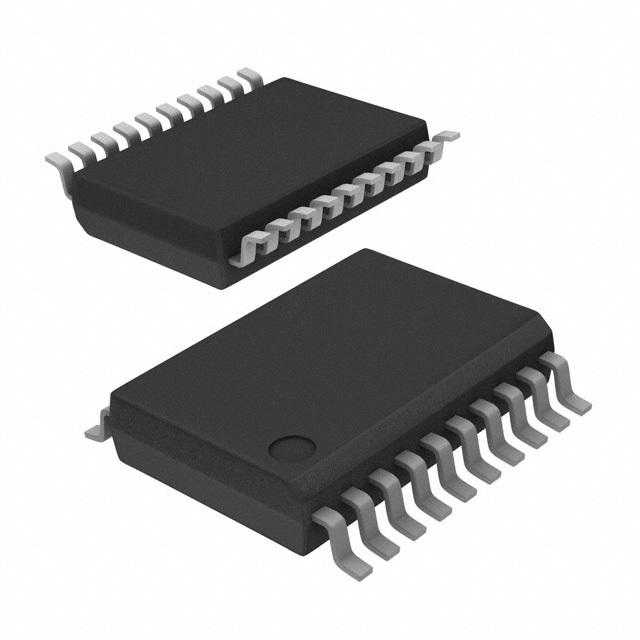

BD6346FV-E2

产品分类: 电机驱动器
厂牌: ROHM
产品描述: 5.5V 17V PWM SOP 贴片安装
供应商型号: CSJ-ST43536561
供应商: 海外现货
标准整包数: 1
ROHM 电机驱动器 BD6346FV-E2

BD6346FV-E2概述

    BD6346FV DC Brushless FAN Motor Drivers

    1. 产品简介


    BD6346FV 是一款由罗姆公司(ROHM)生产的三相全波无传感器直流无刷风扇电机驱动器。这款集成芯片内嵌有电源DMOS MOSFETs,通过脉宽调制(PWM)软开关驱动机制实现低噪音和低振动操作。BD6346FV 主要用于家电设备如冰箱、服务器、桌面电脑的冷却风扇等。

    2. 技术参数


    - 封装类型: SSOP-B20
    - 封装尺寸: 6.50mm x 6.40mm x 1.45mm
    - 绝对最大额定值:
    - 供电电压(Vcc): 20V
    - 功耗(Pd): 1200mW
    - 工作温度(Topr): -40°C 至 +100°C
    - 存储温度(Tstg): -55°C 至 +150°C
    - 输出电压(Vomax): 20V
    - 输出电流(Iomax): 1.2A
    - 推荐操作条件:
    - 供电电压范围(Vcc): 5.5V 至 17.0V
    - 输入电压(CONT): 0V 至 Vref
    - 输入电压(MIN): Voscl 至 Vref
    - 输入频率(CONT, OSC=GND 设置): 20kHz 至 50kHz

    3. 产品特点和优势


    - 集成电源DMOS FET驱动器
    - 无传感器PWM软开关驱动
    - 锁保护和自动重启
    - DC电压/直接PWM输入,速度控制
    - 电流限制
    - 软启动功能
    - 快速启动功能
    - 旋转速度脉冲信号(FG)输出
    - UVLO (欠压锁定)

    4. 应用案例和使用建议


    - 应用示例: 冰箱、服务器、桌面电脑、通用消费设备的冷却风扇
    - 使用建议:
    - 设计板时需注意: 电源引脚、电机输出引脚和电机接地线尽可能宽,以减小电压降。
    - 确保电源端子旁接的旁路电容和二极管尽可能靠近,以确保供电稳定。

    5. 兼容性和支持


    - BD6346FV 支持与不同类型的电机兼容,可以通过不同的控制信号(Vcc、PWM)进行灵活配置。
    - 厂商提供详尽的技术文档和支持,包括典型应用电路和详细的电气特性说明。

    6. 常见问题与解决方案


    - 问题: 电机电流限制过高
    - 解决办法: 检查电源电压是否稳定,调整电源输入电压至推荐范围内,重新设置最小旋转速度。
    - 问题: 输出电压波动
    - 解决办法: 确保所有电源相关电容和旁路电容安装正确且足够接近电源引脚,减少外部噪声干扰。

    7. 总结和推荐


    综上所述,BD6346FV 是一款高效可靠的三相全波无传感器直流无刷风扇电机驱动器。它集成了多种先进特性,适合广泛的应用场景。其出色的性能、灵活性和良好的兼容性使其成为许多现代家电设备的理想选择。我们强烈推荐 BD6346FV 作为高要求应用的首选产品。

BD6346FV-E2参数

参数
电机类型 - AC,DC -
最小工作供电电压 5.5V
接口类型 PWM
工艺 -
拓扑 -
最大工作供电电压 17V
电机类型 -
功能 -
额定电流 -
功率 -
电压 - 负载 -
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
