首页  >  产品百科  >  BD33HC0MEFJ-ME2

BD33HC0MEFJ-ME2

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 600μA 正极 Fixed 1A 1 3.3V 4.5V 3.3V 8V 1.2V@ 1A 75mV 50mV SOP 贴片安装
供应商型号: BD33HC0MEFJ-ME2TR-ND
供应商: Digi-Key
标准整包数: 2500

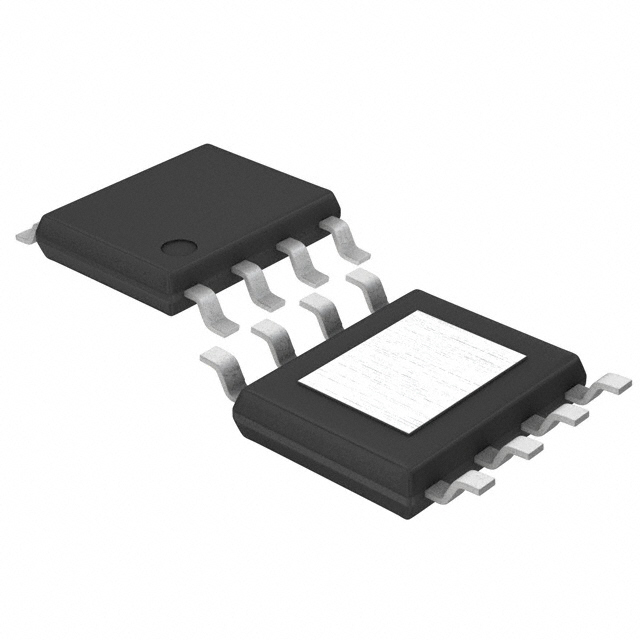

ROHM LDO稳压器 BD33HC0MEFJ-ME2

BD33HC0MEFJ-ME2概述

    高质量文章:罗姆公司的汽车级可调输出低压差线性稳压器(BDxxHC0MEFJ-M)

    产品简介


    罗姆公司推出的BDxxHC0MEFJ-M是一款专为汽车设计的低压差(LDO)稳压器。该产品基于硅单片集成技术,输出电流可达1.0A,能够提供从1.5V到7.0V的可调输出电压,非常适合各种高要求的应用场景。其具备优秀的热管理能力和过流保护功能,确保了稳定可靠的运行环境。

    技术参数


    - 输入电源电压范围:4.5V 至 8.0V
    - 输出电压范围:可调型1.5V至7.0V,固定型包括1.5V、1.8V、2.5V、3.0V、3.3V、5.0V、6.0V、7.0V
    - 最大输出电流:1.0A
    - 典型关闭电流:0μA
    - 工作温度范围:-40℃ 至 +105℃
    - 封装形式:HTSOP-J8(尺寸:4.90mm x 6.00mm x 1.00mm)

    产品特点和优势


    BDxxHC0MEFJ-M具有如下特点和优势:
    - 高精度参考电压电路:保证输出电压精度在±1%以内。
    - 内置过电流保护(OCP):防止IC因短路而损坏。
    - 内置热关断电路(TSD):保护IC免受过载时产生的高温损害。
    - 带关断开关:通过关闭开关将电路设置为0μA的待机模式。
    - AEC-Q100认证:确保符合汽车应用的可靠性标准。

    应用案例和使用建议


    应用案例: BDxxHC0MEFJ-M广泛应用于汽车电子系统,如车载娱乐系统、车身控制模块等,这些应用需要稳定的电压供应,特别是在极端温度条件下。
    使用建议: 在设计PCB布局时,应尽量靠近电源引脚放置输入电容器和输出电容器,以减少杂散电感的影响。同时,使用宽铜箔迹线连接这些电容器以提高导电性。

    兼容性和支持


    该产品支持陶瓷电容器,可以实现更小的尺寸和更长的使用寿命。对于客户来说,RoHM提供了详尽的技术支持文档和样品服务,确保快速开发并满足不同需求。

    常见问题与解决方案


    1. 问题:产品能否在极端温度下工作?
    - 解决方案: 能够在-40℃至+105℃的温度范围内正常工作,具体性能参数请参阅相关图表。
    2. 问题:如何确定合适的外部电阻值?
    - 解决方案: 根据所需的输出电压计算外部电阻R1和R2的阻值,确保阻值之和在1kΩ至90kΩ之间。

    总结和推荐


    BDxxHC0MEFJ-M是一款出色的汽车级低压差线性稳压器,适用于对精度、稳定性有极高要求的汽车电子产品。其具备的高精度输出、可靠的保护机制和广泛的温度适应性使其在市场上具有强大的竞争力。建议在涉及汽车电子系统的项目中优先选用该产品。
    这篇文章全面概述了BDxxHC0MEFJ-M的技术特性及其应用价值,为读者提供了详细的使用指导和技术支持信息。希望这些信息能帮助您更好地理解和应用这款出色的电子元件。

BD33HC0MEFJ-ME2参数

参数
Iq-静态电流 600μA
极性 正极
最小输出电压 3.3V
输出电流 1A
负载调节 75mV
纹波抑制-PSRR -
最大输出电压 3.3V
最大压差@电流 1.2V@ 1A
最小输入电压 4.5V
线路调节 50mV
最大输入电压 8V
输出类型 Fixed
稳压器数量 1
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BD33HC0MEFJ-ME2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD33HC0MEFJ-ME2数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BD33HC0MEFJ-ME2 BD33HC0MEFJ-ME2数据手册

BD33HC0MEFJ-ME2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.5948 ¥ 4.9774
5000+ $ 0.559 ¥ 4.6781
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 12443.5
