BD5340G-TR

产品分类: 电源管理芯片(PMIC)
厂牌: ROHM
产品描述: ROHM CMOS电压检测器 电压检测芯片, 5针, 最大监控4V
供应商型号: CSJ-ST25389329
供应商: 海外现货
标准整包数: 1

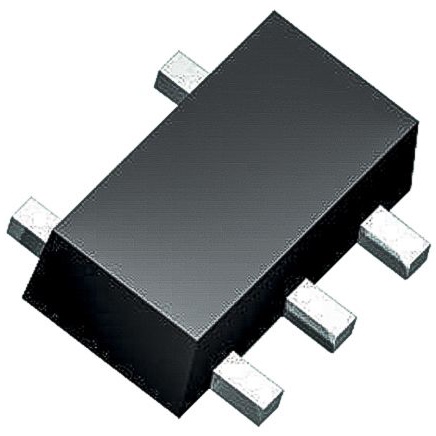

ROHM 电源管理芯片(PMIC) BD5340G-TR

BD5340G-TR概述

    BD52xx 和 BD53xx 系列电压检测IC产品技术手册

    产品简介


    ROHM公司推出的BD52xx和BD53xx系列是具有电容控制延迟时间的高度准确、低功耗的电压检测IC。这两种系列产品分别采用了N沟道开漏输出和CMOS输出,能够覆盖从2.3V到6.0V范围内的检测电压,且每0.1V步进有一个型号。这些电压检测IC广泛应用于需要微控制器或逻辑电路复位的电路中。

    技术参数


    - 检测电压:2.3V至6.0V(典型值),以0.1V为步进。
    - 高精度检测电压:±1.0%。
    - 超低功耗:0.95µA(典型值)。
    - 封装:SSOP5(2.90mm x 2.80mm x 1.25mm)和VSOF5(1.60mm x 1.60mm x 0.60mm)。

    产品特点和优势


    1. 电容控制延迟时间:通过外部电容控制延迟时间,使得该系列产品在不同应用中具有灵活性。
    2. 双输出类型:提供N沟道开漏输出和CMOS输出两种选项,满足不同需求。
    3. 超低功耗:极低的工作电流使其适合于对功耗要求高的应用场合。
    4. 小巧封装:小型化封装设计使产品在空间受限的应用中表现出色。

    应用案例和使用建议


    1. 电源检测复位电路:
    - 当微控制器(VDD2)的电源不同于复位检测(VDD1)的电源时,使用带负载电阻的开漏输出型(BD52xx)器件,如图18所示。
    - 当微控制器的电源与复位检测的电源相同时,可以使用CMOS输出型(BD53xx)器件,或者开漏输出型(BD52xx)器件配合上拉电阻,如图19所示。
    2. 多电源系统中的复位电路:
    - 在多个独立电源系统中,可以通过OR连接开漏输出型(BD52xx系列)IC,如图20所示,实现微控制器的复位功能。
    3. 电阻分压电路中的电源检测:
    - 在电阻分压电路中使用IC时,可能会产生浪涌电流,如图21所示。因此,在电路设计时需要注意浪涌电流的影响,确保IC的正常运行。

    兼容性和支持


    产品可与其他标准电子元件兼容,但需要注意不同封装和输出类型的连接方式。ROHM公司提供全面的技术支持,包括使用指南、样品请求和技术咨询服务,以帮助客户顺利集成和使用该产品。

    常见问题与解决方案


    1. 问:如何避免检测电路在输入电源波动时误触发?
    - 答:通过设置适当的滞后电压(hysteresis),确保在检测电压和释放电压之间的差值(滞后宽度)内不会触发误动作,防止噪声引起的误触发。
    2. 问:如何减少浪涌电流带来的影响?
    - 答:通过增加合适的滤波电容来吸收瞬态电流,确保电源稳定,从而减少浪涌电流带来的负面影响。

    总结和推荐


    综上所述,BD52xx和BD53xx系列电压检测IC具备高度的准确性、低功耗和灵活的延迟时间设置,非常适合用于需要微控制器或逻辑电路复位的应用场景。无论是从技术参数还是应用范围来看,该系列产品都显示出卓越的性能和广泛的适用性,非常值得推荐使用。

BD5340G-TR参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 10V
最小工作供电电压 300mV
工作电源电流 -
最大输出电压 -
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SSOP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD5340G-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD5340G-TR数据手册

厂牌 PDF简要描述 下载
ROHM 电源管理芯片(PMIC) ROHM BD5340G-TR BD5340G-TR数据手册

BD5340G-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
