BA80BC0WT

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 55dB(120Hz) 500μA 正极 fixed 1A 1 8V 3V 8V 16V 500mV@ 500 mA 75 mV 35mV TO-220-5 通孔安装
供应商型号: J-ROHM-0042401
供应商: Chip1stop
标准整包数: 1

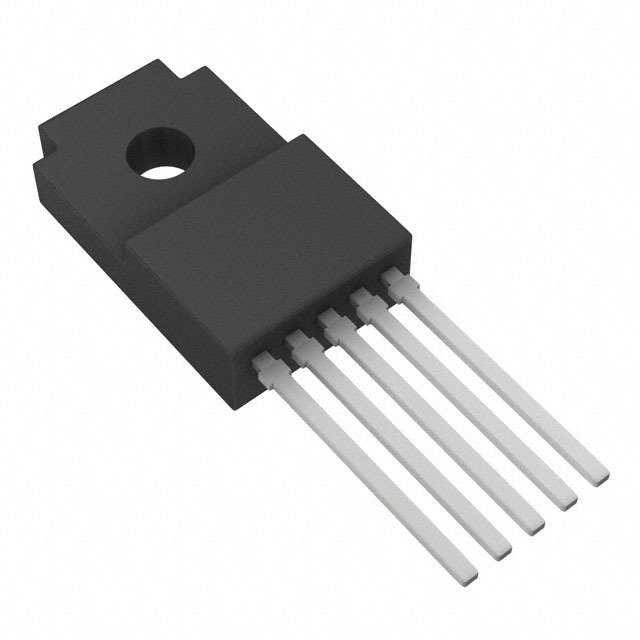

ROHM LDO稳压器 BA80BC0WT

BA80BC0WT概述


    产品简介


    产品类型: LDO(低压差线性稳压器)
    主要功能:
    BAxxBC0 系列 LDO稳压器是一款具有1.0 A输出电流的低饱和电压调节器,具备±2%的输出电压精度。该系列产品提供从1.5V到10V的广泛输出电压范围,可以应用于各种电子设备,特别是那些使用微控制器和逻辑电路的设备。
    应用领域:
    微控制器和逻辑电路系统,如各种消费电子产品、通信设备和工业控制系统。

    技术参数


    - 输入电源电压: 最大16.0V
    - 输出电压: 固定电压(BAxxBC0系列)或可调电压(BA00BC0WCP-V5系列)
    - 输出电流: 最大1.0A
    - 关机电流: 0μA(典型值)
    - 工作温度范围: -40℃ 至 +105℃
    - 封装形式:
    - TO252-3/5
    - TO220CP-V5
    - TO220FP-3/5 (V5)

    产品特点和优势


    - 高输出电压精度: ±2%
    - 宽输出电压范围: 1.5V至10V
    - 低饱和电压类型: PNP输出
    - 内置过流保护电路: 防止短路和过载造成的损坏
    - 内置热关断电路: 防止因过热而损坏
    - 集成关断开关: 可通过外部控制实现开关功能

    应用案例和使用建议


    应用案例: BAxxBC0系列适用于各类需要稳定电源输出的应用,例如通信模块、传感器接口、无线充电器和医疗设备等。
    使用建议:
    1. 在设计外围电路时,确保VCC和GND之间连接一个约0.33μF的电容。
    2. 使用具有低等效串联电阻(ESR)的铝电解电容器以避免输出振荡。
    3. 控制电压应设置为2.0V以上以启动稳压器,关闭则应在0.8V以下。

    兼容性和支持


    - 兼容性: 该产品与其他ROHM公司的电子元器件高度兼容。
    - 支持和服务: ROHM公司提供了详尽的技术文档和支持服务,包括详细的安装指南、应用实例和故障排除手册。

    常见问题与解决方案


    - Q: 如何确定输出电压?
    - A: 使用分压网络,参考手册中的公式计算分压比,即可得到所需的输出电压。

    - Q: 如何防止IC过热?
    - A: 设计合理的散热结构,参考手册中的计算公式来确定IC的功耗,并保证其不超过最大允许值。

    - Q: 输出电压不稳定如何处理?
    - A: 检查并调整负载阻抗,确保输入电压和负载电流符合要求;使用ESR合适的电容器。

    总结和推荐


    总结: BAxxBC0系列LDO稳压器在设计上充分考虑了可靠性和易用性,具备高精度输出电压、宽输出范围和强大的保护机制,非常适合在各种应用场景中使用。
    推荐: 综合考虑其优异的性能和广泛的应用范围,我们强烈推荐BAxxBC0系列LDO稳压器用于各类需要稳定电源供应的电子设备。如果您需要高度可靠的稳压电源解决方案,那么这一系列产品将是一个非常合适的选择。

BA80BC0WT参数

参数
最大压差@电流 500mV@ 500 mA
最大输出电压 8V
极性 正极
输出类型 fixed
纹波抑制-PSRR 55dB(120Hz)
Iq-静态电流 500μA
最小输出电压 8V
输出电流 1A
负载调节 75 mV
线路调节 35mV
最小输入电压 3V
稳压器数量 1
最大输入电压 16V
通用封装 TO-220-5
安装方式 通孔安装
应用等级 工业级
零件状态 在售

BA80BC0WT厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA80BC0WT数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BA80BC0WT BA80BC0WT数据手册

BA80BC0WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.121 ¥ 17.9225
10+ $ 1.5015 ¥ 12.6877
50+ $ 1.2 ¥ 10.647
100+ $ 1.13 ¥ 10.0259
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.92
直接购买
加入购物车
