首页  >  产品百科  >  BD3522EFV-E2

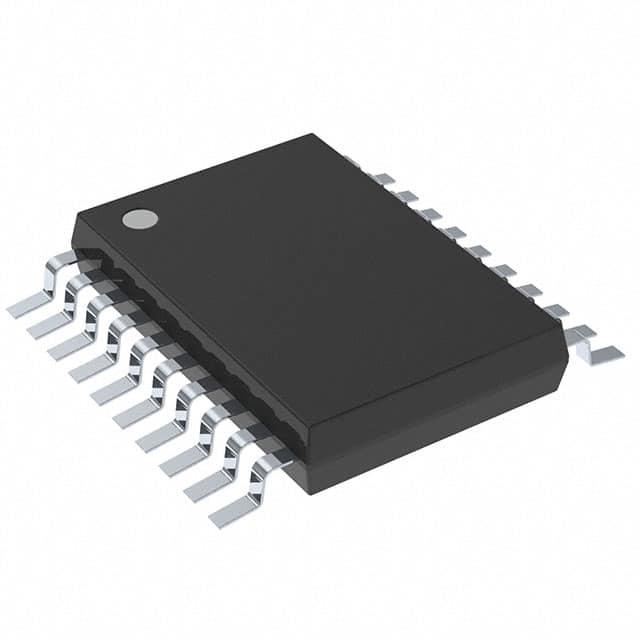

BD3522EFV-E2

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 1.4mA 正极 Adjustable 4A 1 650mV 4.3V 2.7V 4.5V 10mV 0.5%/V SOP 贴片安装,黏合安装 6.5mm*4.4mm*850μm
供应商型号: CSJ-ST33623362
供应商: 海外现货
标准整包数: 1
ROHM LDO稳压器 BD3522EFV-E2

BD3522EFV-E2概述

    高性能稳压IC系列技术手册:BD3522EFV、BD35221EFV、BD35222EFV

    产品简介


    本文档介绍了用于个人电脑的高性能低损耗线性稳压器系列(BD3522EFV、BD35221EFV、BD35222EFV)。这些芯片集采用了内置N-MOSFET功率晶体管,可在非常低的输入电压下工作,并且能够实现从极低输入电压到极低输出电压的应用场合的理想性能。这些稳压器非常适合于桌面电脑、笔记本电脑、LCD电视、DVD播放机和其他数字设备。

    技术参数


    - 最大输入电压 (VCC): 6.0 V
    - 最大输出电流 (IO): 4.0 A
    - 最大功率耗散 (Pd1, Pd2, Pd3, Pd4): 1.00 W, 1.45 W, 2.31 W, 3.20 W
    - 工作温度范围 (Topr): -10℃ 至 100℃
    - 存储温度范围 (Tstg): -55℃ 至 125℃
    - 最大结温 (Tjmax): 150℃
    电气特性:
    - 基准电压 (VFB1, VFB2): 0.643V 至 0.657V (典型值为 0.650V)
    - 线性调节率 (REG.l1, REG.l2): 0.1% 至 0.5% / V
    - 负载调节 (REG.L): 0.5 mV 至 10 mV
    - 输出导通电阻 (Ron): 28 mΩ 至 50 mΩ

    产品特点和优势


    - 内部高精度基准电压电路: 精度高达±1%
    - 软启动功能 (NRCS): 可编程控制输出电压上升时间
    - 内部N-MOSFET驱动器: 低导通电阻 (28mΩ)
    - 内置短路保护 (SCP) 和过流限制
    - 热关断 (TSD) 功能
    - 可调输出电压 (0.65V 至 2.7V)

    应用案例和使用建议


    这些稳压器广泛应用于桌面电脑、笔记本电脑、LCD电视、DVD播放机等。例如,在笔记本电脑中,它们可以提供稳定的电源供应,确保系统稳定运行。使用时应注意:
    - 调整外部电阻以设置合适的输出电压
    - 遵循制造商推荐的电路布局,以获得最佳性能
    - 在设计散热时要考虑到最大结温限制

    兼容性和支持


    这些稳压器通常与其他常见的电子元件和设备兼容。制造商提供了详细的文档和支持服务,确保用户在使用过程中能够得到必要的帮助和技术支持。

    常见问题与解决方案


    - 问题: 输出电压不稳定
    - 解决方案: 检查外部电阻配置和电容值,确保符合制造商推荐的规格
    - 问题: 过载时无法正常关断
    - 解决方案: 确认电流限制和短路保护功能是否正常工作

    总结和推荐


    BD3522EFV、BD35221EFV 和 BD35222EFV 系列稳压器以其低损耗、高电流输出能力和高可靠性在市场上具有很强的竞争力。特别适合需要高效、稳定的电源解决方案的应用场景。强烈推荐在桌面电脑、笔记本电脑和其他相关设备中使用这些稳压器。

BD3522EFV-E2参数

参数
最小输入电压 4.3V
最大输入电压 4.5V
最大压差@电流 -
负载调节 10mV
最小输出电压 650mV
输出电流 4A
线路调节 0.5%/V
稳压器数量 1
极性 正极
输出类型 Adjustable
最大输出电压 2.7V
Iq-静态电流 1.4mA
纹波抑制-PSRR -
长*宽*高 6.5mm*4.4mm*850μm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD3522EFV-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD3522EFV-E2数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BD3522EFV-E2 BD3522EFV-E2数据手册

BD3522EFV-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
