首页  >  产品百科  >  BA05CC0WT-V5

BA05CC0WT-V5

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 55dB(120Hz) 2.5mA 正极 Fixed 1A 1 5V 4V 5V 25V 500mV@ 500 mA 150 mV 100mV TO-220FP-5 通孔安装
供应商型号: 755-BA05CC0WT-V5
供应商: Mouser
标准整包数: 1

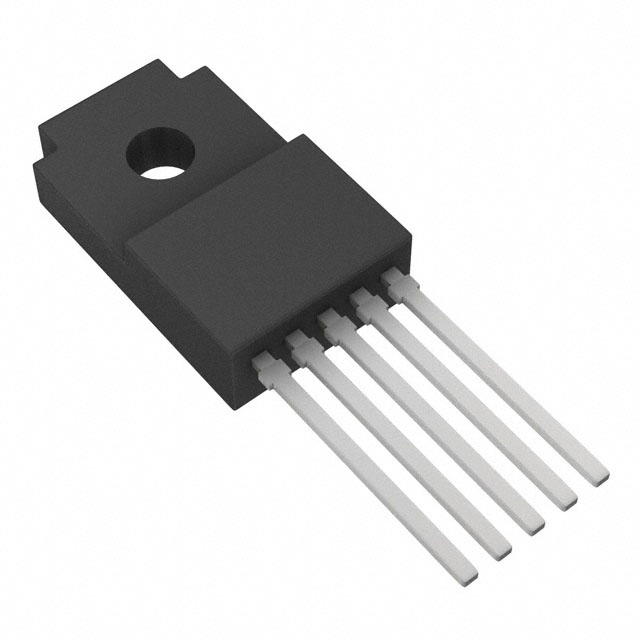

ROHM LDO稳压器 BA05CC0WT-V5

BA05CC0WT-V5概述

    # ROHM BAxxDD0xx/BAxxCC0xx系列低压差稳压器技术手册解析

    产品简介


    ROHM公司推出的BAxxDD0xx/BAxxCC0xx系列低压差(LDO)稳压器是一种硅单片集成电路,专门设计用于消费类电子设备的电源管理。这些稳压器提供固定输出电压,具备2A和1A两种最大输出电流型号。它们广泛应用于DVD播放器、液晶显示面板(FPD)、电视、个人电脑及其他消费类电子产品中。本系列产品采用了先进的制造工艺,确保了高精度的输出电压(±1%误差),并且内置有过流保护、过热关断及过压保护电路,能够有效防止外部异常对芯片造成的损害。

    技术参数


    | 参数项 | 规格值 | 单位 |
    |
    | 输入电压范围 | 3.0 至 25.0 | V |
    | 输出电压范围 | 1.5 至 16.0 | V |
    | 输出电流 | 2A 或 1A | A |
    | 工作温度范围 | -40℃ 至 +125℃ | ℃ |
    | 封装形式 | TO-220FP, TO-252-3等 |

    产品特点和优势


    特点
    - 高达±1%的输出电压精度;
    - 支持2A/1A可选输出电流;
    - 内置多种保护机制:过流保护、过热关断、过压保护;
    - 宽广的工作温度范围(-40℃至+125℃)。
    优势
    - 出色的负载调整率与线路调整率表现;
    - 小型化封装便于PCB布局;
    - 稳定可靠的设计确保长期运行无故障。

    应用案例和使用建议


    典型应用
    BAxxDD0xx/BAxxCC0xx系列常用于需要高精度供电的应用场合,如数字信号处理器(DSP)、光盘驱动器以及各种便携式消费电子产品。具体例子包括为DVD/CD播放机供电时保持稳定的电压输出,以保证音频视频质量不受干扰。
    使用建议
    为了获得最佳性能,在设计电路板时应遵循以下几点建议:
    1. 在靠近VCC引脚处放置一个至少0.33μF的电容,并且根据实际需求选择合适的电容值;
    2. 确保所有接地平面处于相同电势水平上避免产生潜在差异影响系统稳定性;
    3. 对于需要快速响应的大电流变化情况,推荐使用具有较大容量电容器来减少输出波动幅度。

    兼容性和支持


    兼容性
    本系列稳压器可以轻松地与其他标准组件一起工作,无论是用于主板还是独立模块设计都可以无缝集成进现有系统架构内。
    支持服务
    ROHM公司提供了详尽的技术文档和支持资源,包括但不限于数据手册、应用指南以及样品申请通道。客户可以通过官方网站获取最新版本的技术资料并联系客服团队解决任何技术问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压偏离设定值过多 | 检查外围电路是否正确连接,特别是输入电容是否符合要求;若仍存在问题,则尝试更换不同品牌或类型的电容试试看是否有改善效果。 |
    | 芯片过热报警 | 确认散热措施是否到位,比如增加散热片或者改进PCB走线方式让热量更容易散发出去;另外也可以考虑降低输入电压来减少功耗从而达到降温目的。 |
    | 输出电流不足 | 检查负载是否超出了规定的最大允许值范围;如果确实存在这种情形的话,那么就需要重新评估整个系统的功率分配策略了。 |

    总结和推荐


    综上所述,ROHM BAxxDD0xx/BAxxCC0xx系列低压差稳压器凭借其精准度、可靠性及多功能保护特性成为众多设计师的理想选择之一。对于那些希望构建高效能低功耗供电网络的应用项目来说,这款产品无疑是值得信赖的好帮手!因此我们强烈推荐您在下一个项目中优先考虑采用此款稳压器。如果您有任何疑问或需要进一步的帮助,请随时访问ROHM官网查询更多信息或直接联系当地办事处获取专业指导。

BA05CC0WT-V5参数

参数
最小输出电压 5V
输出电流 1A
Iq-静态电流 2.5mA
纹波抑制-PSRR 55dB(120Hz)
最大输入电压 25V
稳压器数量 1
最大输出电压 5V
极性 正极
线路调节 100mV
最大压差@电流 500mV@ 500 mA
最小输入电压 4V
输出类型 Fixed
负载调节 150 mV
通用封装 TO-220FP-5
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

BA05CC0WT-V5厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA05CC0WT-V5数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BA05CC0WT-V5 BA05CC0WT-V5数据手册

BA05CC0WT-V5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4965 ¥ 37.9954
10+ $ 2.915 ¥ 24.6318
25+ $ 2.695 ¥ 22.7727
100+ $ 2.3004 ¥ 19.4384
250+ $ 2.16 ¥ 18.252
500+ $ 1.3932 ¥ 11.7725
库存: 696
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.99
