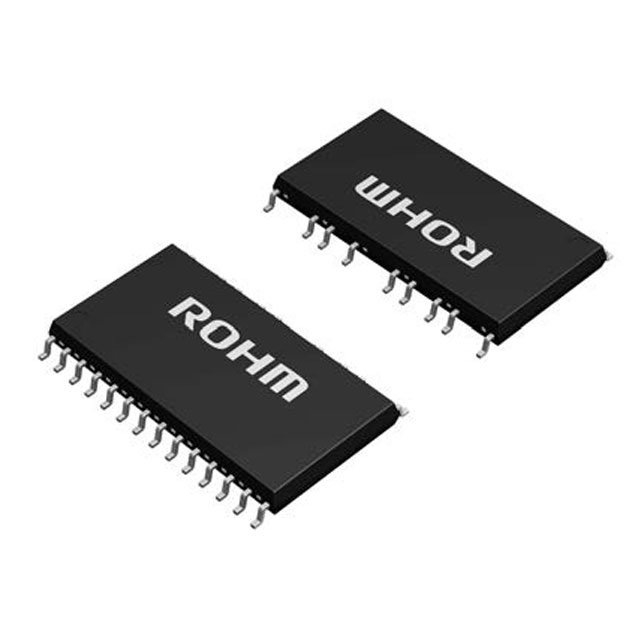

BM6247FS-E2

产品分类: 电机驱动器
厂牌: ROHM
产品描述: ROHM 直流无刷直流电机驱动芯片, 半桥输出, 最大输出2A, SSOP-A54_36A封装
供应商型号: 2236163
供应商: 海外现货
标准整包数: 1

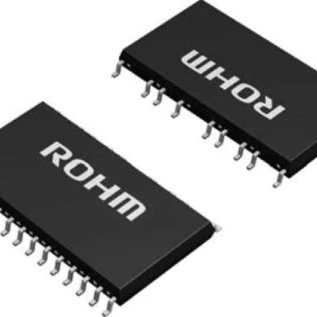

ROHM 电机驱动器 BM6247FS-E2

BM6247FS-E2概述


    产品简介


    BM6247FS 是一款专为三相无刷风扇电机设计的驱动集成电路(IC)。该产品集成了功率MOSFET作为输出晶体管,并采用全密封封装形式,包含一个180度正弦波换向控制器芯片和高压门极驱动芯片。内部设有过电流保护、过热保护、欠压锁定及高压自举二极管等电路,有助于减小内置电机PCB板的尺寸。

    技术参数


    - 输出MOSFET电压:250V
    - 驱动器输出电流(直流):±2.0A(最大)
    - 驱动器输出电流(脉冲):±4.0A(最大)
    - 输出MOSFET直流导通电阻:0.93Ω(典型)
    - 功率控制电压范围:2.1V 至 5.4V
    - 相位控制范围:0° 至 +40°
    - 最大结温:+150°C
    - 封装尺寸:SSOP-A5436 22.0mm x 14.1mm x 2.4mm

    产品特点和优势


    1. 集成250V MOSFET:内置的高压MOSFET确保了高可靠性。
    2. 强大的输出能力:提供±2.0A的连续电流和±4.0A的峰值电流,适用于高负载环境。
    3. 正弦波换向逻辑:通过180度正弦波换向实现更平滑的电流传输,减少电磁干扰。
    4. PWM控制:支持上下桥臂切换,实现精准的速度和扭矩控制。
    5. 多功能信号输出:包括旋转方向切换、故障信号输出等,便于监控和维护。

    应用案例和使用建议


    应用场景:
    - 空调风扇电机
    - 空气净化器
    - 水泵
    - 洗碗机
    - 洗衣机
    使用建议:
    - 在安装前检查所有连接线是否牢固,避免短路和接触不良。
    - 定期清洁散热片以保持良好的散热效果。
    - 注意控制电源电压的稳定性,避免电压波动导致器件损坏。

    兼容性和支持


    该产品支持与其他标准的电源、传感器等电子元器件进行兼容使用。制造商提供了详尽的技术支持文档和售后保障服务,确保用户能够高效地使用该产品。

    常见问题与解决方案


    1. 问题:启动时电机无法正常运转。
    解决方案:检查电源电压是否稳定,确认所有接线正确无误。如果问题仍然存在,可能需要调整VSP电压或重新校准相位控制设置。
    2. 问题:电机出现异常噪音。
    解决方案:检查是否因外部干扰导致的错误输入信号,可适当增加噪声滤波电路来改善。

    总结和推荐


    BM6247FS 以其卓越的性能和多种保护功能,在空调、空气净化器等多种家用电器中表现出色。它不仅具备强大的输出能力和精确的控制精度,还配备了丰富的安全机制,确保设备长期稳定运行。因此,强烈推荐在相关的应用环境中使用该产品。

BM6247FS-E2参数

参数
最小工作供电电压 200V
电机类型 - AC,DC 无刷直流电机(BLDC)
工艺 NMOS
功率 -
拓扑 半桥
功能 Control and Power Stage,Driver - Fully Integrated
额定电流 -
最大工作供电电压 16.5V
电机类型 多相电机
电压 - 负载 250V
接口类型 Logic
通用封装 SOP-36
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BM6247FS-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BM6247FS-E2数据手册

厂牌 PDF简要描述 下载
ROHM 电机驱动器 ROHM BM6247FS-E2 BM6247FS-E2数据手册

BM6247FS-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 91.1155
250+ ¥ 90.202
500+ ¥ 85.6983
库存: 49
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 91.11
