BM60213FV-CE2

产品分类: 栅极电源驱动器
厂牌: ROHM
产品描述: 50ns 2 10V 25ns 24V 800mV,2V Non-Inverting IGBT,MOSFET,N沟道 50ns 低压侧,高压侧 4.5A,3.9A SSOP-B-20W 贴片安装,黏合安装
供应商型号: CSJ-ST64819675
供应商: 海外现货
标准整包数: 1
ROHM 栅极电源驱动器 BM60213FV-CE2

BM60213FV-CE2概述


    产品简介


    BM60213FV-C 高压栅极驱动IC
    BM60213FV-C 是一款高侧和低侧驱动IC,最大工作电压可达1200V,采用自举操作,可驱动N沟道功率MOSFET和IGBT。该产品具有多种保护功能,如欠压锁定(UVLO)功能,并且兼容3.3V和5.0V逻辑输入。BM60213FV-C 主要应用于高压系统,适用于各种电机控制和电源转换应用。

    技术参数


    - 主要规格
    - 高侧浮动供电电压:1200V
    - 最大门驱动电压:24V
    - 开关时间:75ns(最大)
    - 逻辑输入最小脉冲宽度:60ns(最大)
    - 封装信息

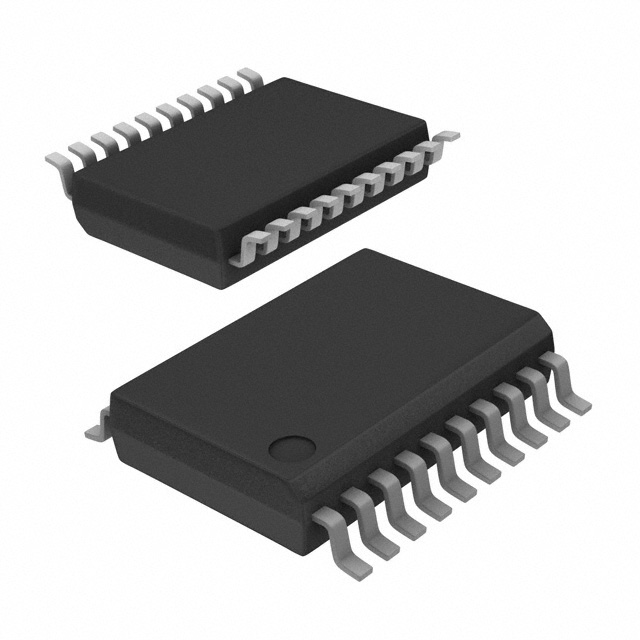

    - SSOP-B20W 封装
    - 尺寸:6.50mm x 8.10mm x 2.01mm(最大)

    产品特点和优势


    - 可靠性:符合AEC-Q100标准,适用于汽车和其他严苛环境。
    - 高效能:支持高达1200V的工作电压,能够驱动高性能的N沟道MOSFET和IGBT。
    - 保护功能:内置欠压锁定(UVLO)功能,确保系统安全运行。
    - 宽电压范围:兼容3.3V和5.0V逻辑输入,增加了系统的灵活性。

    应用案例和使用建议


    BM60213FV-C 常用于高压电机驱动和电源转换系统中。例如,在电动汽车(EV)的逆变器中,它可以作为MOSFET或IGBT的栅极驱动器。对于具体应用,需要注意以下几点:
    - 在设计电路时,确保外部电容(如CVCCA、CVCCB、CVREG)符合推荐值,以提高系统稳定性和减少电压波动。
    - 使用该芯片时,应注意输入逻辑信号的脉冲宽度,避免因信号过短而导致误触发。

    兼容性和支持


    - 兼容性:BM60213FV-C 与常见的N沟道MOSFET和IGBT完全兼容,适用于大多数高压应用。
    - 技术支持:ROHM公司提供全面的技术支持和售后维护服务,确保客户能够顺利部署和使用该产品。

    常见问题与解决方案


    1. 问题:系统在启动时无法正常工作。
    - 解决方案:检查外部电容(CVCCA、CVCCB、CVREG)是否按照推荐值正确安装,确认电源电压是否达到最低要求。

    2. 问题:输出信号不稳定。
    - 解决方案:检查输入逻辑信号的脉冲宽度,确保其满足最小脉冲宽度的要求(60ns)。

    总结和推荐


    BM60213FV-C是一款高性能的高压栅极驱动IC,适用于高压电机驱动和电源转换系统。其高可靠性和宽电压兼容性使其成为许多高压应用的理想选择。如果需要在高压环境下进行可靠且高效的电力转换,强烈推荐使用BM60213FV-C。
    通过本文档的内容,相信您已经对BM60213FV-C有了全面的认识。如果您有任何进一步的技术疑问或需求,欢迎联系ROHM公司的技术支持团队。

BM60213FV-CE2参数

参数
最大高压侧电压-自举 1.2KV
最大工作供电电压 24V
下降时间 50ns
最小工作供电电压 10V
逻辑电压 - VIL,VIH 800mV,2V
驱动配置 低压侧,高压侧
电流 - 峰值输出(灌入,拉出) 4.5A,3.9A
通道类型 -
最大传播延迟时间 25ns
栅极类型 IGBT,MOSFET,N沟道
驱动数量 2
上升时间 50ns
输入类型 Non-Inverting
通用封装 SSOP-B-20W
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BM60213FV-CE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BM60213FV-CE2数据手册

厂牌 PDF简要描述 下载
ROHM 栅极电源驱动器 ROHM BM60213FV-CE2 BM60213FV-CE2数据手册

BM60213FV-CE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
