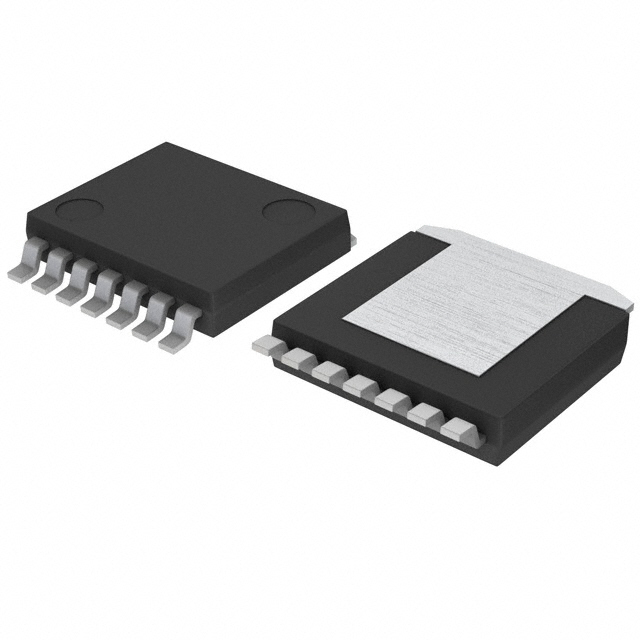

BD6212HFP-TR

产品分类: 电机驱动器
厂牌: ROHM
产品描述: ROHM 直流有刷电机驱动芯片, BD621系列, 全桥输出, 最大输出2A, HRP封装
供应商型号: 1288873
供应商: 海外现货
标准整包数: 5
ROHM 电机驱动器 BD6212HFP-TR

BD6212HFP-TR概述

    DC Brush Motor Drivers (7V Max) BD621xxx Series

    产品简介


    BD621xxx系列是由ROHM公司生产的H桥驱动器,专为直流有刷电机的应用而设计。每个IC可以在3.0V至5.5V的电源电压范围内运行,并提供高达2A的输出电流。MOS晶体管组成的输出级允许通过脉冲宽度调制(PWM)进行速度控制。这款高效的H桥驱动器IC有助于低功耗设计。

    技术参数


    - 最大电源电压:7V
    - 最大输出电流:0.5A / 1.0A / 2.0A
    - 输出电阻:1.0Ω / 1.0Ω / 0.5Ω
    - PWM输入频率范围:20kHz至100kHz
    - 待机电流:0μA(典型值)
    - 工作温度范围:-40°C至+85°C
    - 封装尺寸:SOP8(5.00mm x 6.20mm x 1.71mm)、HSOP25(13.60mm x 7.80mm x 2.11mm)、HRP7(9.395mm x 10.540mm x 2.005mm)

    产品特点和优势


    - 内置单通道配置:简化了电路设计和组装过程。
    - VREF电压设置引脚:允许直接PWM占空比控制,提高了系统的灵活性。
    - 交叉传导保护电路:防止开关过程中可能发生的内部短路,提高了系统可靠性。
    - 多重保护电路:包括过流保护(OCP)、过压保护(OVP)、热关断保护(TSD)和欠压锁定保护(UVLO),确保了系统的长期稳定性。

    应用案例和使用建议


    BD621xxx系列适用于多种场合,如VTR、CD/DVD播放器、音频视频设备、光盘驱动器、PC外设及办公自动化设备等。具体使用时应注意以下几个方面:
    - PWM控制模式:根据应用需求选择合适的PWM控制模式(模式A或模式B),并合理设置PWM信号频率。
    - 电流路径:在连接VCC和GND之间添加一个旁路电容(推荐10µF以上),以确保电机回流电流的顺畅流动。

    兼容性和支持


    - 兼容性:本产品与各种直流有刷电机具有良好的兼容性,适合多种应用场景。
    - 支持和服务:ROHM公司提供详尽的技术文档和专业的技术支持,帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题:在PWM控制模式下,如何正确设置PWM信号的频率?
    - 解决方案:应将PWM信号频率设置在20kHz到100kHz之间,以保证系统的正常运行。
    2. 问题:在待机模式下,如何避免电机产生不必要的运动?
    - 解决方案:确保VREF引脚的电压足够高,以使所有内部电路保持关闭状态,同时使电机进入高阻抗状态。

    总结和推荐


    BD621xxx系列是一款高效可靠的H桥驱动器,能够满足各种直流有刷电机驱动的需求。凭借其出色的保护功能、灵活的PWM控制和广泛的适用性,它在市场中具备强大的竞争力。因此,我强烈推荐此产品给需要高性能电机驱动解决方案的设计者和工程师。

BD6212HFP-TR参数

参数
额定电流 -
电机类型 - AC,DC 有刷直流
拓扑 半桥(2)
功能 Control and Power Stage,Driver - Fully Integrated
工艺 Power MOSFET
最大工作供电电压 5.5V
电机类型 有刷直流电机
最小工作供电电压 3V
功率 -
接口类型 Off,On
电压 - 负载 3V~5.5V
长*宽*高 9.39mm*8mm*1.9mm
通用封装 HRP-7
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BD6212HFP-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD6212HFP-TR数据手册

厂牌 PDF简要描述 下载
ROHM 电机驱动器 ROHM BD6212HFP-TR BD6212HFP-TR数据手册

BD6212HFP-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 22.8288
500+ ¥ 22.6015
1000+ ¥ 21.4713
库存: 52
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 114.14
