KTR10EZPJ151

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 150Ω ±5% 125mW ±200ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: 846-KTR10EZPJ151TR-ND
供应商: Digi-Key
标准整包数: 5000

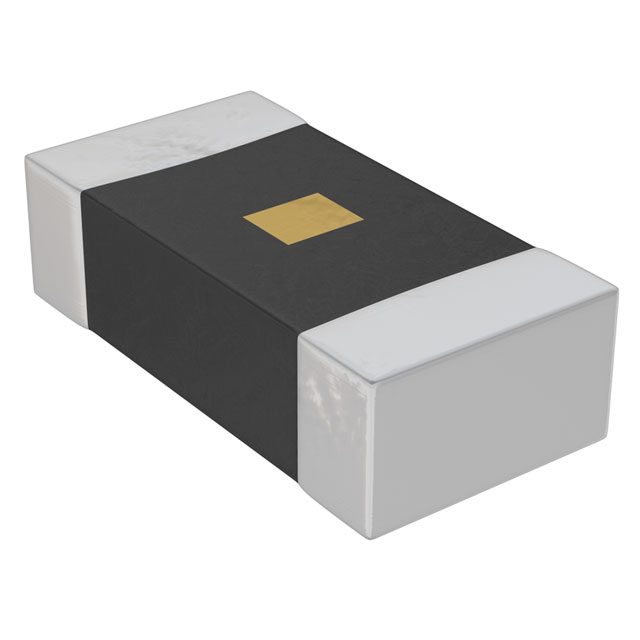

ROHM 贴片电阻 KTR10EZPJ151

KTR10EZPJ151概述

    # 高压电阻芯片技术手册

    产品简介


    高压电阻芯片(KTR系列)是一类专为高电压电路设计的电子元器件。这些电阻器适用于相机闪光灯电路及其他需要高耐压的应用场合。KTR系列电阻器通过了ISO9001/IATF16949认证,并符合AEC-Q200标准。
    主要功能
    - 耐高压,额定电压为传统产品的两倍。
    - 完美适配高电压电路,如相机闪光灯电路。
    - 符合严格的国际质量标准。
    应用领域
    - 相机闪光灯电路
    - 汽车电子
    - 工业控制设备

    技术参数


    | 型号 | 尺寸 (mm [inch]) | 额定功率 (W) | 最大允许电压 (V) | 温度系数 (ppm/℃) | 电阻精度 (%) | 电阻范围 (Ω) | 工作温度范围 (℃) | 汽车级可用 |
    |
    | KTR03 | 1608 [0603] | 0.10 | 350 | ±200 (F) | ±1% | 1 ≦ R ≦ 10 (E24/96系列) | -55 ~ +155 | 是 |
    | KTR10 | 2012 [0805] | 0.125 | 400 | ±100 (F) | ±1% | 1 ≦ R ≦ 10M (E24/96系列) | -55 ~ +155 | 是 |
    | KTR18 | 3216 [1206] | 0.25 | 500 | ±100 (F) | ±1% | 1 ≦ R ≦ 10M (E24/96系列) | -55 ~ +155 | 是 |
    | KTR25 | 3225 [1210] | 0.33 | 600 | ±100 (F) | ±1% | 1 ≦ R ≦ 10M (E24/96系列) | -55 ~ +155 | 是 |
    注:E24为标准产品,E96为定制产品。

    产品特点和优势


    独特功能
    1. 高压耐受:额定电压为传统产品的两倍,适合高电压电路。
    2. 质量认证:通过ISO9001/IATF16949认证,符合AEC-Q200标准。
    3. 多电阻值选择:提供多种电阻值选择,满足不同应用需求。
    市场竞争力
    - 可靠性高:在高电压环境下具有出色的稳定性和可靠性。
    - 广泛应用:广泛应用于相机闪光灯、汽车电子和工业控制系统。

    应用案例和使用建议


    应用案例
    - 相机闪光灯电路:KTR系列电阻器能够承受高电压,确保闪光灯电路的稳定性。
    - 汽车电子:在车载设备中,KTR系列电阻器能够在极端环境下保持高性能。
    使用建议
    - 在使用过程中,确保安装符合规范,避免高温、潮湿和静电的影响。
    - 如需用于特殊环境,需提前确认产品性能和可靠性。

    兼容性和支持


    KTR系列电阻器与多数标准封装的电路板兼容。制造商提供详尽的技术支持和售后服务,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品在高温下失效 | 确保使用时的环境温度不超出规定范围 |
    | 产品无法正常工作 | 检查电路连接和焊接质量 |
    | 产品耐压不足 | 确认产品型号与电路要求匹配 |

    总结和推荐


    综合评估
    KTR系列高压电阻芯片在高压环境下的表现优异,具有较高的可靠性和稳定性。其独特的高压耐受能力和广泛的应用范围使其在市场上具有较强的竞争力。
    推荐结论
    鉴于其出色的表现和广泛的应用,我们强烈推荐KTR系列高压电阻芯片用于高电压电路设计中。无论是工业应用还是消费电子,这款产品都是理想的选择。

KTR10EZPJ151参数

参数
电阻值 150Ω
精度 ±5%
额定功率 125mW
温度系数 ±200ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KTR10EZPJ151厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KTR10EZPJ151数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM KTR10EZPJ151 KTR10EZPJ151数据手册

KTR10EZPJ151封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0242 ¥ 0.2026
10000+ $ 0.0222 ¥ 0.1858
15000+ $ 0.021 ¥ 0.1757
25000+ $ 0.0198 ¥ 0.1655
35000+ $ 0.0192 ¥ 0.1603
50000+ $ 0.0186 ¥ 0.1553
125000+ $ 0.0184 ¥ 0.1539
250000+ $ 0.0183 ¥ 0.1528
500000+ $ 0.0178 ¥ 0.1489
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 1013
