BU45K262G-TL

产品分类: 电源监控芯片
厂牌: ROHM
产品描述: 否 2.3μA 200ms 低有效 Open Drain 1 600mV 6V 否 否 SSOP-3 贴片安装,黏合安装 2.9mm*1.6mm*1.1mm
供应商型号: CSJ-ST46636853
供应商: 海外现货
标准整包数: 1

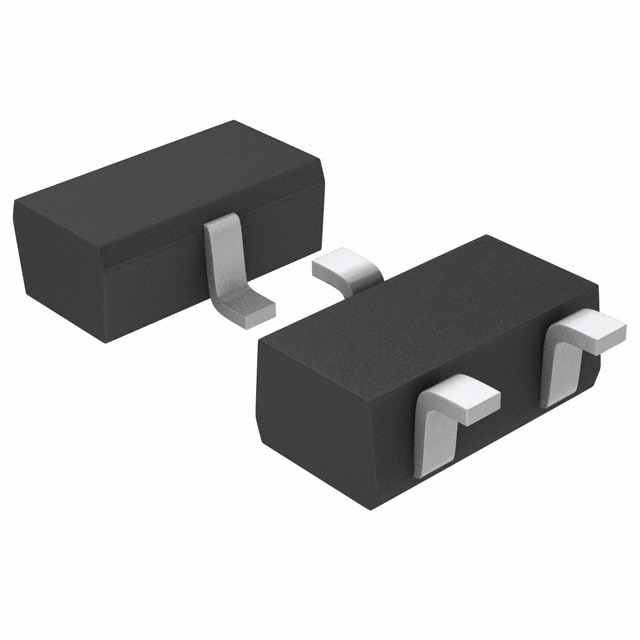

ROHM 电源监控芯片 BU45K262G-TL

BU45K262G-TL概述

    电压检测IC系列

    产品简介


    罗姆公司推出的BU45xxxxx和BU46xxxxx系列是高度精确、低功耗的电压检测集成电路。这些器件内置了计数器定时电路,因此无需外部电容来设置延时时间。这两种输出类型(Nch开漏输出和CMOS输出)的检测电压范围为2.3V至4.8V,以0.1V的步长递增,并且可以选择200ms和400ms的固定延迟时间。这些器件非常适合用于需要复位的微控制器或逻辑电路中。

    技术参数


    - 检测电压范围: 2.3V至4.8V(典型值),以0.1V步长递增
    - 高精度检测电压: ±1.0%
    - 低功耗: 2.3μA(典型值)
    - 工作温度范围: -40°C至+105°C
    - 两种内部固定延时时间: 200ms和400ms
    - 封装: SSOP3,尺寸为2.92mm x 2.80mm x 1.25mm

    产品特点和优势


    - 内置计数器定时电路: 无需额外的延时时间设定电容,简化设计
    - 低功耗: 在正常运行条件下仅消耗2.3μA电流,适合电池供电的应用
    - 两种输出类型: 支持Nch开漏输出和CMOS输出,适用于不同的应用需求
    - 宽泛的工作温度范围: 能够在极端环境中可靠运行
    - 紧凑封装: 采用SSOP3封装,尺寸小巧,适合空间受限的应用

    应用案例和使用建议


    - 微控制器复位电路: 当电源电压低于设定阈值时,该IC可以产生复位信号,确保微控制器稳定运行。例如,当电源电压高于释放电压(VDET + ∆VDET)时,计数器开始工作,VOUT从低电平变为高电平。如果电源电压下降到检测电压以下,则VOUT从高电平变为低电平,延迟时间为tPHL。
    - 多电源系统中的复位控制: 多个独立电源的系统可以利用这种IC实现复位控制。通过将多个IC的输出连接在一起,并利用拉高电阻,可以实现可靠的复位功能。

    兼容性和支持


    该产品提供了多种型号选择,可以适应不同检测电压和延迟时间的需求。此外,它具有出色的兼容性,可以方便地集成到现有的微控制器和逻辑电路中。罗姆公司提供全面的技术支持和售后服务,包括详细的使用指南和故障排除文档。

    常见问题与解决方案


    - 问题1: 开启和关闭状态下的电路电流变化过大。
    - 解决方案: 确保在正确的工作电压范围内操作,参考电气特性表格检查是否在规定范围内。
    - 问题2: 输出波形不稳定。
    - 解决方案: 检查外部电路连接,确保所有必要的滤波电容和电阻都已正确安装。
    - 问题3: 复位信号不输出。
    - 解决方案: 确认电源启动时间足够长,超过tPHL时间。此外,检查电源电压是否达到检测阈值。

    总结和推荐


    该系列电压检测IC凭借其高精度、低功耗、内置定时电路和广泛的适用性,成为微控制器和逻辑电路中不可或缺的组件。对于需要精准电压检测和复位控制的应用,强烈推荐使用该系列产品。在设计过程中,需注意合理设置检测电压和延迟时间,并确保正确的电源极性连接,以避免潜在的损坏风险。

BU45K262G-TL参数

参数
工作电源电流 2.3μA
应用场景 -
人工复位
最大工作供电电压 6V
重置延迟时间 200ms
复位 低有效
输出类型 Open Drain
最小工作供电电压 600mV
电池备用开关
监控数量 1
看门狗计时器
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SSOP-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BU45K262G-TL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。
