BU25TD3WG-TR

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 70dB(1kHz) 60μA 正极 Fixed 200mA 1 2.5V 1.7V 2.5V 6V 540mV@ 200mA 80mV 20mV SSOP-5 贴片安装,黏合安装 2.9mm*1.6mm*1.1mm
供应商型号: F-BU25TD3WG-TR
供应商: 海外现货
标准整包数: 3000

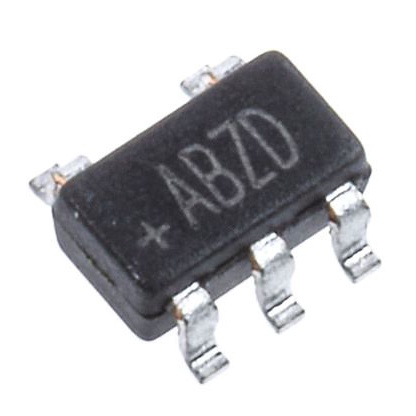

ROHM LDO稳压器 BU25TD3WG-TR

BU25TD3WG-TR概述

    文章:BUxxTD3WG系列LDO稳压器技术手册

    1. 产品简介


    BUxxTD3WG系列是ROHM公司开发的一款高性能全CMOS低压差线性稳压器(LDO)。该稳压器采用小型封装SSOP5(2.9 mm × 2.8 mm × 1.25 mm),输出电流高达200mA。它具有优异的噪声特性和负载响应特性,同时保持低电路电流消耗,仅为35μA。该产品适用于逻辑IC、射频(RF)和相机模块等电池供电便携式设备的电源管理。

    2. 技术参数


    | 参数 | 值 |

    | 输出电压 | 1.0V 至 3.4V |
    | 稳压精度 | ±1.0% (±25mV) |
    | 低功耗 | 35μA |
    | 工作温度范围 | -40°C 至 +85°C |
    | 封装形式 | SSOP5: 2.90mm x 2.80mm x 1.25mm |
    | 绝对最大额定值 | 功率电压:-0.3 ~ +6.5V
    功率损耗:540mW(@Ta=25℃)
    结温:+125℃
    操作温度:-40 ~ +85℃
    储存温度:-55 ~ +125℃ |

    3. 产品特点和优势


    - 高精度检测:输出电压稳定度高,确保输出电压精度达到±1.0%。
    - 低功耗:低至35μA的静态电流,使设备更节能。
    - 陶瓷电容兼容性:与小陶瓷电容器兼容,推荐输入和输出电容为0.47μF。
    - 内置放电电路:内置输出放电电路,保证关机时的安全性。
    - 高纹波抑制比:纹波抑制比高达70dB,确保输出信号干净。
    - 过流保护:集成过流保护和热关断电路,保护设备免受异常情况损坏。

    4. 应用案例和使用建议


    应用案例
    该系列产品广泛应用于电池供电的便携式设备中,如智能手机、平板电脑和可穿戴设备。其高精度和低功耗的特点使其成为这些应用的理想选择。
    使用建议
    - 安装注意事项:在安装时要特别注意引脚的正确连接,避免短路导致的损坏。
    - 电磁干扰防护:在设计时需考虑电磁干扰的影响,使用尽可能短且宽的走线,并加装去耦电容以减少纹波。
    - 启动和关闭时间:使用过程中注意STBY引脚的电压设置,确保正常工作和进入待机模式时的稳定性。

    5. 兼容性和支持


    该产品兼容标准的SOT-23-5(JEDEC)封装形式。ROHM公司提供详细的技术文档和全方位的支持,包括样品申请、技术支持及售后维护服务。此外,公司还提供了详细的测试报告和推荐的应用电路,便于用户进行二次开发。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源电压超过最大额定值 | 避免使用超出规定的电压 |
    | 设备不能正常工作 | 检查接地引脚是否处于最低电位 |
    | 启动和关闭过程不稳定 | 确保STBY引脚在高低电平之间快速切换 |
    | 温度范围外使用 | 在超过工作温度范围的情况下采取额外的散热措施|

    7. 总结和推荐


    BUxxTD3WG系列LDO稳压器凭借其高精度、低功耗、内置保护电路等优点,在便携式设备的电源管理中表现出色。该系列产品具有广泛的应用前景,适用于各种便携式设备的电源管理系统。强烈推荐用于需要高可靠性的场合,尤其是对功耗敏感的应用。

BU25TD3WG-TR参数

参数
极性 正极
输出电流 200mA
负载调节 80mV
最大输出电压 2.5V
输出类型 Fixed
最小输入电压 1.7V
稳压器数量 1
最小输出电压 2.5V
最大压差@电流 540mV@ 200mA
纹波抑制-PSRR 70dB(1kHz)
最大输入电压 6V
Iq-静态电流 60μA
线路调节 20mV
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SSOP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
