BA90BC0FP-E2

产品分类: LDO稳压器
厂牌: ROHM
产品描述: ROHM LDO稳压芯片, 9 V输出, 1A最大输出, 单路输出, TO-252, 表面贴装, 3针
供应商型号: 2342873
供应商: 海外现货
标准整包数: 1

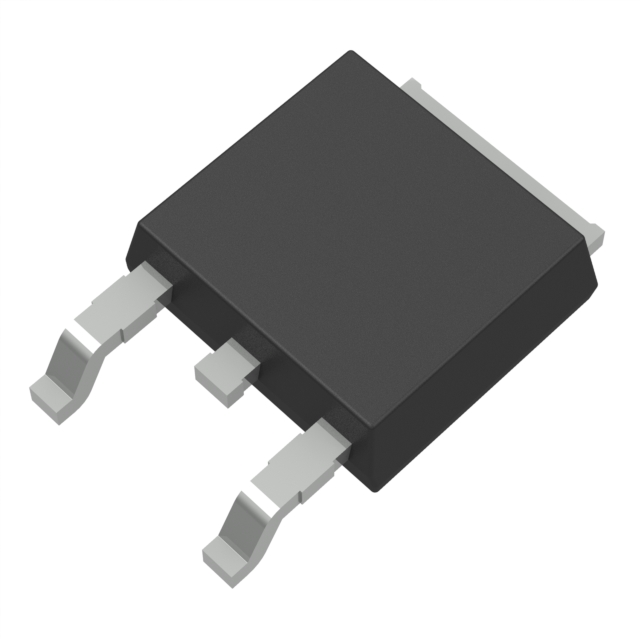

ROHM LDO稳压器 BA90BC0FP-E2

BA90BC0FP-E2概述

    电子元器件产品技术手册解析

    1. 产品简介


    本手册描述的是来自罗姆半导体(ROHM Co., Ltd.)的低饱和电压线性稳压器(LDO调节器),型号为BAxxBC0系列、BAxxBC0W系列和BA00BC0WCP-V5系列。这些产品主要用于微控制器和逻辑电路中的电源管理,通过提供精确的输出电压和过电流保护等功能,确保电子设备的安全和稳定运行。

    2. 技术参数


    - 输入电源电压: 最大值16.0V。
    - 输出电压: 固定输出(BAxxBC0系列);可变输出(BAxxBC0W系列和BA00BC0WCP-V5)。
    - 输出电流: 最大值1A。
    - 关断电流: 典型值0μA。
    - 工作温度范围: -40℃到+105℃。
    - 最大饱和电压: 0.5V(典型值)。
    - 工作电源电压范围: 1.5V至10V。
    - 内部集成保护: 过电流保护和热关断电路。

    3. 产品特点和优势


    - 高精度输出电压: 输出电压精度±2%。
    - 宽输出电压范围: 可提供从1.5V到10V的广泛输出电压选择。
    - 低饱和电压: 适用于需要更低饱和电压的应用场景。
    - 内置保护电路: 包括过电流保护和热关断电路,防止短路和过载损害。
    - 多种封装选项: 提供不同封装(如TO252-3, TO252-5, TO220FP-3等)以适应不同的安装需求。
    - 兼容性广: 广泛应用于各种使用微控制器和逻辑电路的电子设备中,例如智能家电、通信设备和汽车电子系统。

    4. 应用案例和使用建议


    这些LDO调节器可用于各种场合,如智能家居、工业控制和汽车电子等。具体使用时应注意以下几点:
    - 散热设计: 确保在实际操作条件下的功耗在允许范围内,避免因热量引起的瞬时损坏。
    - 外围电路配置: 需要合适容量的电容器来维持稳定运行,建议使用容量在22μF到1000μF之间的电容器,并连接一个约0.33μF的旁路电容。
    - 测试注意事项: 在对产品进行测试时,应谨慎处理电容器并确保所有步骤都已正确执行。

    5. 兼容性和支持


    - 兼容性: 该产品可以与其他电子元件或设备良好兼容,特别是在相同的电气特性标准下。
    - 厂商支持: 厂商提供了详尽的技术文档和支持服务,帮助客户解决可能遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何避免输出电压不稳定?
    - A: 确保使用合适的电容器和电容器值,尤其是在温度变化较大时。
    - Q: 在什么情况下会触发热关断电路?
    - A: 当IC温度超过最大结温(Tjmax)时,内置的热关断电路将自动启动,保护IC不受过热损害。
    - Q: 电源电压波动对产品有何影响?
    - A: 电源电压超出规定范围可能导致输出电压不准确或产品损坏。因此,应确保输入电压稳定在规定的范围内。

    7. 总结和推荐


    综上所述,罗姆半导体的BAxxBC0系列、BAxxBC0W系列和BA00BC0WCP-V5系列LDO调节器以其高精度输出电压、宽输出电压范围及内置保护电路,在多种应用场景中表现优异。它们具备良好的热管理和稳定性,非常适合于需要高效电源管理的场合。鉴于上述特点和广泛的应用场景,强烈推荐使用这款产品。
    以上是对该产品的详细解析,希望能为您的选择和应用提供参考。

BA90BC0FP-E2参数

参数
最大输入电压 16V
最大压差@电流 500mV@ 200mA
极性 正极
最小输出电压 9V
稳压器数量 1
纹波抑制-PSRR -
最大输出电压 9V
输出电流 1A
线路调节 35mV
输出类型 Fixed
最小输入电压 10V
Iq-静态电流 500μA
负载调节 75mV
长*宽*高 6.5mm*5.5mm*2.3mm
通用封装 TO-252
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BA90BC0FP-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA90BC0FP-E2数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BA90BC0FP-E2 BA90BC0FP-E2数据手册

BA90BC0FP-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
