首页  >  产品百科  >  BD50GA3WEFJ-E2

BD50GA3WEFJ-E2

产品分类: LDO稳压器
厂牌: ROHM
产品描述: ROHM LDO稳压芯片, 5 V输出, 300mA最大输出, 单路输出, HTSOP-J8, 表面贴装, 8针
供应商型号: BD50GA3WEFJ-E2
供应商: 国内现货
标准整包数: 3000

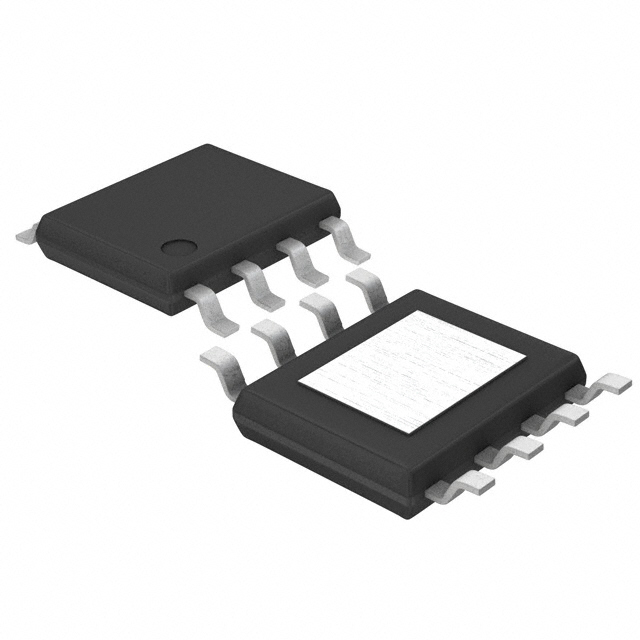

ROHM LDO稳压器 BD50GA3WEFJ-E2

BD50GA3WEFJ-E2概述


    产品简介


    产品类型: 硅基单片集成电路
    主要功能: BDxxGA3WEFJ / BDxxGA3WNUX系列是一种低压差线性稳压器,提供高达300mA的输出电流。支持固定和可变输出电压,适用于广泛的数字设备应用。
    应用领域: 这些稳压器被广泛应用于各种数字家电和其他需要稳定电源的电子设备中。

    技术参数


    - 输入电源电压范围: 4.5V至14.0V
    - 输出电压范围:
    - 可变类型: 1.5V至13.0V
    - 固定类型: 1.5V/1.8V/2.5V/3.0V/3.3V/5.0V/6.0V/7.0V/8.0V/9.0V/10V/12V
    - 最大输出电流: 0.3A
    - 关闭模式电流: 0μA(典型值)
    - 工作温度范围: -25°C 至 +85°C

    产品特点和优势


    - ±1%输出电压精度
    - 内置过流保护(OCP)
    - 内置热关断电路(TSD)
    - 零微安关断模式
    这些特性使该稳压器具有高度的可靠性,并且在多种应用场景下表现出色。

    应用案例和使用建议


    典型应用场景:
    1. 数字家电: 为各种家用电器如电视、音响系统等提供稳定的电源。
    2. 便携设备: 为移动设备如智能手机和平板电脑充电。
    3. 工业设备: 在工业控制系统中作为电源模块的一部分,确保系统的稳定性。
    使用建议:
    - 在设计时应确保输入和输出电压、输出电流条件满足功率耗散要求。
    - 使用陶瓷电容可以减小布局面积,提高使用寿命。
    - 避免反向连接电源,防止损坏IC。
    - 布局时尽量将输入和输出电容靠近相应的引脚,减少阻抗。
    - 设计时要考虑到散热,合理选择PCB尺寸以确保足够的热耗散。

    兼容性和支持


    - 该产品采用HTSOP-J8和VSON008X2030两种封装,适合不同的应用场景。
    - 罗姆公司提供了详细的技术文档和评估板支持,有助于快速集成到新的设计中。

    常见问题与解决方案


    1. Q: 电源电压过高是否会损坏设备?
    - A: 是的,超过绝对最大额定值会破坏设备。设计时应考虑添加保险丝等保护装置。

    2. Q: 如何避免热失控?
    - A: 该稳压器内置热关断电路,可以在温度过高时自动切断电源。然而,一旦触发,不要继续使用该设备,以免影响其寿命和可靠性。

    总结和推荐


    综上所述,BDxxGA3WEFJ / BDxxGA3WNUX系列低压差线性稳压器是一款高性能的产品,具备高精度、过流保护和热关断电路等显著特点。它能够满足多种应用需求,尤其是在数字家电和工业控制领域。其优秀的性能和良好的技术支持使其成为市场上具有竞争力的选择。我们强烈推荐在需要稳定电源的设备中使用此款稳压器。

BD50GA3WEFJ-E2参数

参数
纹波抑制-PSRR -
负载调节 1.5%
输出类型 Fixed
最大输出电压 5V
极性 正极
输出电流 300mA
最小输出电压 5V
最大输入电压 14V
线路调节 1%
最大压差@电流 900mV@ 300mA
Iq-静态电流 6μA
最小输入电压 4.5V
稳压器数量 1
长*宽*高 4.9mm*3.9mm*850μm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD50GA3WEFJ-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD50GA3WEFJ-E2数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BD50GA3WEFJ-E2 BD50GA3WEFJ-E2数据手册

BD50GA3WEFJ-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.6325
6000+ ¥ 2.592
12000+ ¥ 2.5313
24000+ ¥ 2.4705
库存: 15000
起订量: 12000 增量: 3000
交货地:
最小起订量为:12000
合计: ¥ 30375.6
