BD6425EFV-E2

产品分类: 电机驱动器
厂牌: ROHM
产品描述: 19V~42V 半桥(4) DMOS 双极电机 19V 42V Analog,PWM Control and Power Stage,Driver - Fully Integrated SOP 贴片安装,黏合安装
供应商型号: BD6425EFV-E2
供应商: 国内现货
标准整包数: 2500
ROHM 电机驱动器 BD6425EFV-E2

BD6425EFV-E2概述


    产品简介


    ROHM公司推出的BD6422EFV、BD6423EFV及BD6425EFV系列步进电机驱动器主要用于驱动双极性步进电机。这些驱动器具备低功耗PWM恒流驱动功能,支持高达45V的供电电压,输出电流为1.0A或1.5A。这些产品广泛应用于如串行点阵打印机、缝纫机等领域。

    技术参数


    绝对最大额定值(Ta=25°C)
    - 供电电压:VCC1,2 -0.2~+45.0 V
    - 功耗:Pd 1.45W / 4.70W
    - 输入电压:VIN -0.2~+5.5 V
    - 最大输出电流:IOUT 1.5A / 1.0A(每相)
    - 工作温度范围:Topr -25~+85 ℃
    - 存储温度范围:Tstg -55~+150 ℃
    - 结温:Tjmax +150 ℃
    运行条件(Ta=-25~+85℃)
    - 供电电压:VCC1,2 19~42 V
    - 最大输出电流(直流):IOUT 1.2A / 0.7A(每相)

    产品特点和优势


    - 功率系统驱动:单系统驱动,供电电压最高可达45V。
    - 低电阻DMOS输出:输出具有低导通电阻,能够减少功耗。
    - PWM恒流控制:采用脉宽调制(PWM)进行恒流控制。
    - 多种电流衰减模式:支持快/慢衰减,以适应不同应用需求。
    - 热关断电路和过电流保护:内置热关断(TSD)电路和过电流保护(OCP),防止因温度过高或过电流导致的损坏。

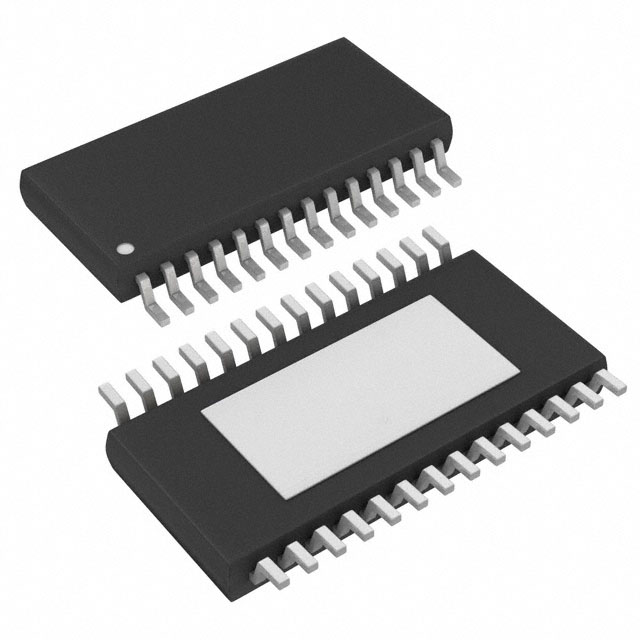

    - 微缩封装:采用超薄高散热设计的HTSSOP封装,体积小巧,适合紧凑型设计。

    应用案例和使用建议


    应用案例
    这些步进电机驱动器可应用于串行点阵打印机和缝纫机等设备。在这些设备中,驱动器需要处理高速旋转和精确控制的复杂任务。
    使用建议
    1. 电源连接:确保正负极连接正确,避免反接造成IC损坏。
    2. 布局设计:设计PCB时应注意提供低阻抗的地线和电源线,减少噪声干扰。
    3. 接地设计:接地电位应保持最低,在所有操作条件下保持一致。
    4. 热设计:考虑足够的散热设计,特别是在高功率运行下。
    5. 测试终端:务必将测试终端连接到GND,以保证正常功能。

    兼容性和支持


    这些产品适用于各种步进电机,并且与其他主流接口标准兼容。ROHM公司提供了详细的用户手册和应用程序指南,帮助用户快速上手。

    常见问题与解决方案


    1. 电源反接:使用外部二极管进行保护。
    2. 噪音干扰:增加旁路电容,降低电磁干扰。
    3. 过热问题:使用散热片或其他散热措施。

    总结和推荐


    BD6422EFV、BD6423EFV及BD6425EFV系列步进电机驱动器具备低功耗、高可靠性、多种驱动模式等优点,特别适合于对精度和稳定性要求较高的应用场合。考虑到其高性价比和良好的市场口碑,强烈推荐用于步进电机驱动的相关项目。

BD6425EFV-E2参数

参数
功能 Control and Power Stage,Driver - Fully Integrated
接口类型 Analog,PWM
电压 - 负载 19V~42V
电机类型 - AC,DC -
工艺 DMOS
电机类型 双极电机
最大工作供电电压 42V
额定电流 -
最小工作供电电压 19V
功率 -
拓扑 半桥(4)
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

BD6425EFV-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD6425EFV-E2数据手册

厂牌 PDF简要描述 下载
ROHM 电机驱动器 ROHM BD6425EFV-E2 BD6425EFV-E2数据手册

BD6425EFV-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 16.5495
25000+ ¥ 16.0531
库存: 32500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 41373.75
