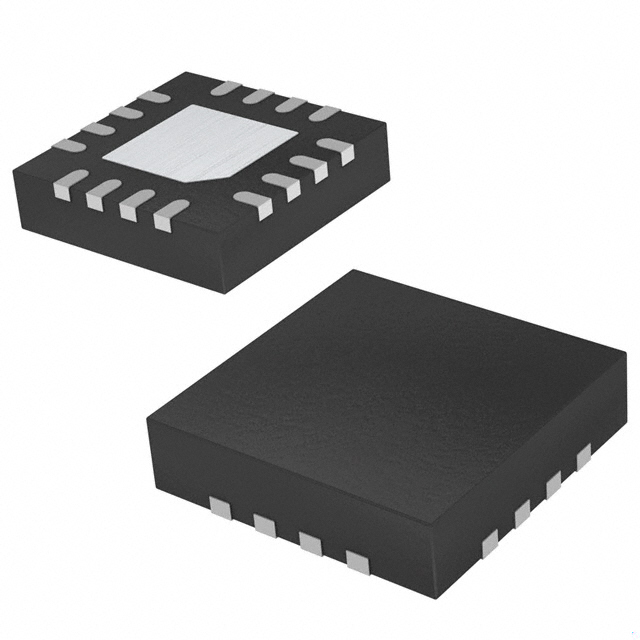

BD1606MVV-E2

产品分类: LED驱动器
厂牌: ROHM
产品描述: 5.5V I²C Switched Capacitor (Charge Pump) 20mA 6 2.7V QFN 贴片安装,黏合安装
供应商型号: BD1606MVV-E2TR-ND
供应商: Digi-Key
标准整包数: 2500
ROHM LED驱动器 BD1606MVV-E2

BD1606MVV-E2概述


    产品简介


    BD1606MVV 是一款适用于小尺寸液晶面板背光的多级亮度控制白光LED驱动芯片。该芯片通过自动改变升压率来确保高效的升压,并作为恒流驱动器,在64个级别上进行驱动电流调整。这使得它非常适合需要高精度LED亮度控制的应用场景。

    技术参数


    - 输入电压范围: 2.7V 至 5.5V (Vin)
    - 待机电流: 0 μA 至 7 μA (EN=0V, Vin=3.6V)
    - 电路电流: 1.0 mA 至 2.6 mA (×1模式, Iout=0mA, Vin=3.6V)
    - 输出电流: 最大120 mA (VOUT=4.0V, Vin=3.6V)
    - 振荡频率: 0.8 MHz 至 1.2 MHz (Add=0x03, D6=’0’)
    - LED电流绝对精度: ±6.5%
    - LED电流相对精度: ±3.75%
    - LED控制电压: 0.2 V 至 0.25 V (ILEDA/B/C)
    - 逻辑接口输入电压: VIN至0.4V (EN, SCL, SDA)
    - 逻辑接口输入高电平电压: 1.6V至VIN (EN, SCL, SDA)

    产品特点和优势


    1. 并联LED驱动: 支持6个并联LED驱动。
    2. 精确电流调整: 可在64个步骤中进行电流调整。
    3. 高精度: 各LED之间的电流精度保持在3%以内。
    4. 独立控制: 通过I2C总线接口实现各LED的独立控制。
    5. 高效率: 在最大负载下效率可达90%以上。
    6. 多重保护功能: 包括输出电压保护、过流限制和热关断电路。
    7. 小型封装: 采用小型QFN封装,节省空间。

    应用案例和使用建议


    应用案例
    BD1606MVV适用于多种场合,例如手机、便携式游戏机和白色家电等。
    使用建议
    - 电源管理: 设计PCB时,注意电源线和地线之间的低阻抗布线,并提供必要的旁路电容。
    - 外部元件选择: 使用具有良好频率和温度特性的陶瓷电容器。
    - 布局注意事项: 确保所有电容(如C1, C2, Cin, Cout)靠近芯片放置。

    兼容性和支持


    BD1606MVV 与标准的I2C总线接口兼容,可以方便地集成到现有系统中。厂商提供了详尽的技术支持文档,以帮助用户正确安装和调试该器件。

    常见问题与解决方案


    1. 问题: 如何初始化寄存器?
    - 解决方案: 参考手册中提供的寄存器映射表和初始化值设置方法。
    2. 问题: 如何进行软启动?
    - 解决方案: 利用芯片内置的软启动功能,确保无冲击电流进入系统。
    3. 问题: 如何避免因输入电压极低而引起的器件损坏?
    - 解决方案: 使用UVLO(超低电压锁定)功能,当输入电压低于2.2V时自动关闭电源。

    总结和推荐


    BD1606MVV是一款高性能、多功能的白光LED驱动芯片,特别适用于对亮度和稳定性要求较高的应用场合。其精确的电流调整能力和多重保护机制使其在市场上具备较强的竞争优势。鉴于其广泛的适用性和丰富的功能,推荐在各类移动设备和家用电器的背光系统中使用此产品。

BD1606MVV-E2参数

参数
效率 -
拓扑 Switched Capacitor (Charge Pump)
最大输出电压 -
最小输出电压 -
最大输入电压 5.5V
最小输入电压 2.7V
功率 -
输出电流 20mA
输出数量 6
调光方式 I²C
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD1606MVV-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD1606MVV-E2数据手册

厂牌 PDF简要描述 下载
ROHM LED驱动器 ROHM BD1606MVV-E2 BD1606MVV-E2数据手册

BD1606MVV-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 2.1654 ¥ 18.1217
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 45304.25
