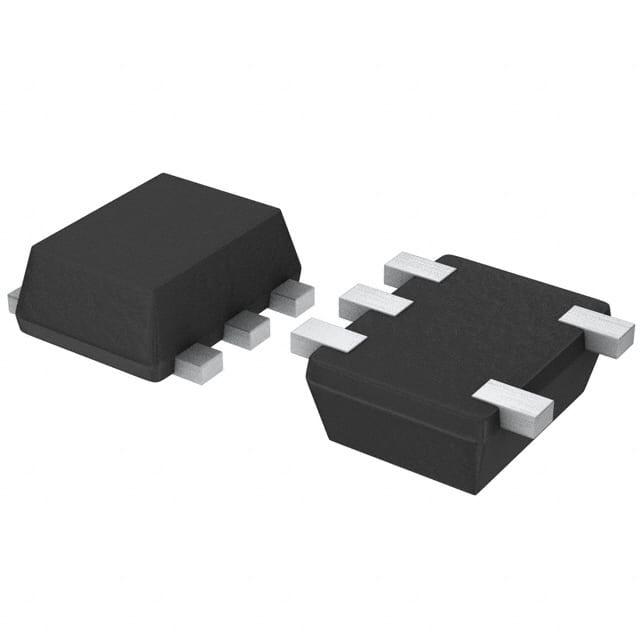

BD5254FVE-TR

产品分类: 电源监控芯片
厂牌: ROHM
产品描述: 否 低有效 Open Drain 1 950mV 10V 否 否 VSOF-5 贴片安装 1.6mm(长度)*1.2mm(宽度)
供应商型号: J-ROHM-0066209
供应商: Chip1stop
标准整包数: 1
ROHM 电源监控芯片 BD5254FVE-TR

BD5254FVE-TR概述

    # BD52xx 和 BD53xx 系列电压检测IC的技术概述

    产品简介


    ROHM公司的BD52xx和BD53xx系列是高精度、低功耗的电压检测集成电路(IC),其特点是通过外部电容来控制延时时间。这两款IC分别提供了N通道开漏输出型(BD52xx)和CMOS输出型(BD53xx)。它们适用于检测电压范围为2.3V至6.0V,步长为0.1V的特定电压值。
    主要功能包括:
    - 提供延时时间设置功能。
    - 支持两种输出类型:N通道开漏输出和CMOS输出。
    - 极低的电流消耗。
    - 小巧轻薄的封装设计。
    应用领域涵盖微控制器或逻辑电路需要复位的电路系统。

    技术参数


    以下是该系列IC的关键技术规格:
    | 参数 | 型号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 检测电压 | BD52xx | 2.3 | 2.5 | 6.0 | V |
    | 检测电压准确性 ±1.0 % |
    | 静态电流(通电时) 0.95 µA |
    | 静态电流(断电时) 0.75 µA |
    | 工作温度范围 -40 105 | °C |
    封装尺寸(典型值):
    - SSOP5: 2.90mm x 2.80mm x 1.25mm
    - VSOF5: 1.60mm x 1.60mm x 0.60mm

    产品特点和优势


    BD52xx和BD53xx系列IC具有以下显著特点和优势:
    - 灵活的延迟时间设置:可通过外部电容器调整输出延迟时间。
    - 多功能输出选择:提供N通道开漏输出和CMOS输出两种模式。
    - 极低功耗:适合电池供电设备。
    - 紧凑封装:适合空间受限的应用场景。
    这些特性使其成为各种便携式电子设备的理想选择,特别是在对体积、功耗要求较高的环境中表现优异。

    应用案例和使用建议


    应用案例
    微控制器电源监控
    当微控制器启动时,BD52xx/BD53xx可以作为电源电压监测器,在检测到不稳定的电源电压时触发复位信号。
    多电源系统的复位管理
    在多电源系统中,通过将多个BD52xx/BD53xx并联使用,可实现不同电源间的协同工作,确保系统稳定运行。
    使用建议
    为了获得最佳性能,请注意以下几点:
    - 确保所有连接正确无误。
    - 在关键位置添加去耦电容以减少噪声干扰。
    - 根据具体需求选择合适的检测电压阈值。

    兼容性和支持


    本系列产品与多种主流微处理器兼容,并且罗姆公司提供了详尽的技术文档和支持服务,帮助用户快速集成到自己的项目中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出始终处于低电平状态 | 检查连接是否牢固,重新校准检测电压阈值 |
    | 设备无法正常关机 | 确认是否有足够的上拉电阻值 |

    总结和推荐


    综上所述,BD52xx和BD53xx系列电压检测IC凭借其高精度、低功耗及灵活的配置选项,在众多应用场景中展现了卓越的表现。如果您正在寻找一款能够满足严格要求且性价比高的解决方案,则此系列无疑是您的理想之选。因此,我们强烈推荐这一产品用于各类电子设计项目中。

BD5254FVE-TR参数

参数
最小工作供电电压 950mV
最大工作供电电压 10V
复位 低有效
人工复位
看门狗计时器
输出类型 Open Drain
监控数量 1
电池备用开关
重置延迟时间 -
工作电源电流 -
应用场景 -
长*宽*高 1.6mm(长度)*1.2mm(宽度)
通用封装 VSOF-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BD5254FVE-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD5254FVE-TR数据手册

厂牌 PDF简要描述 下载
ROHM 电源监控芯片 ROHM BD5254FVE-TR BD5254FVE-TR数据手册

BD5254FVE-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
