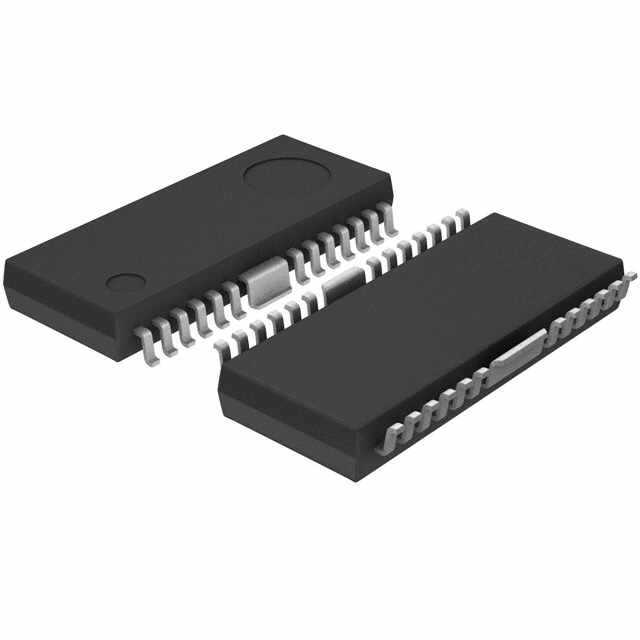

BD6212FP-E2

产品分类: 电机驱动器
厂牌: ROHM
产品描述: ROHM 直流有刷电机驱动芯片, BD6212FP系列, 半桥输出, 最大输出2A, HSOP封装
供应商型号: CSJ-ST40427886
供应商: 海外现货
标准整包数: 1
ROHM 电机驱动器 BD6212FP-E2

BD6212FP-E2概述

    DC Brush Motor Drivers (7V Max) BD621xxx Series

    产品简介


    BD621xxx系列是专为直流(DC)无刷电机设计的全桥驱动器,提供全面的电机控制功能。这些驱动器可以在3.0V到5.5V的电源电压范围内运行,最大输出电流可达2A。通过内置的MOSFET晶体管,它们支持脉冲宽度调制(PWM)速度控制,从而实现精确的速度调整。BD621xxx系列因其高效率和低功耗设计,在视频磁带记录仪(VTR)、CD/DVD播放器、音频视频设备、光盘驱动器、个人电脑外围设备和办公自动化设备等多个应用领域中得到广泛应用。

    技术参数


    - 操作电源电压:最大7V
    - 最大输出电流:0.5A / 1.0A / 2.0A
    - 输出通态电阻:1.0Ω / 1.0Ω / 0.5Ω
    - PWM输入频率范围:20kHz到100kHz
    - 待机电流:0μA (典型)
    - 工作温度范围:-40°C到+85°C
    - 封装尺寸:SOP8 5.00mm x 6.20mm x 1.71mm;HSOP25 13.60mm x 7.80mm x 2.11mm;HRP7 9.395mm x 10.540mm x 2.005mm

    产品特点和优势


    - 单通道配置:简化电路设计,提高可靠性。
    - PWM占空比控制:通过VREF电压设置引脚直接控制电机转速,易于集成。
    - 交叉导通保护电路:防止内部短路,提高系统稳定性。
    - 多重保护机制:过流保护(OCP)、过压保护(OVP)、热关断保护(TSD)和欠压锁定保护(UVLO),确保长时间稳定运行。

    应用案例和使用建议


    - 视频磁带记录仪:使用PWM模式控制电机速度,实现平稳运行。
    - CD/DVD播放器:采用单通道配置,有效控制电机旋转,延长设备寿命。
    - 办公自动化设备:采用PWM控制模式,根据具体需求调节速度,优化系统性能。
    使用建议:
    1. 在使用PWM模式时,建议连接一个10μF或更高的旁路电容以建立电机恢复电流路径。
    2. 在设置PWM频率时,注意避免低于20kHz或高于100kHz,以免影响正常工作。

    兼容性和支持


    - BD621xxx系列与各种常见的直流无刷电机兼容。
    - 制造商提供详细的文档和技术支持,确保用户可以顺利集成并优化系统性能。

    常见问题与解决方案


    - 问题1:设备不工作。
    - 解决方法:检查电源电压是否在推荐范围内,确认所有接线正确且接触良好。

    - 问题2:电机无法启动。
    - 解决方法:确保VREF电压设置正确,确认PWM信号频率在指定范围内。

    - 问题3:过热。
    - 解决方法:降低电机负载或增加散热措施,如加装散热片。

    总结和推荐


    BD621xxx系列凭借其高效能、灵活性和广泛的应用场景,成为各类直流无刷电机的理想选择。无论是在VTR、CD/DVD播放器还是办公自动化设备中,它都能提供出色的性能和可靠的运行保障。对于需要精确控制电机速度和稳定运行的应用,强烈推荐使用BD621xxx系列直流电机驱动器。

BD6212FP-E2参数

参数
电机类型 -
电压 - 负载 3V~5.5V
额定电流 -
电机类型 - AC,DC 有刷直流
最大工作供电电压 5.5V
功率 -
最小工作供电电压 3V
功能 Control and Power Stage,Driver - Fully Integrated
接口类型 Off,On
工艺 Power MOSFET
拓扑 半桥(2)
长*宽*高 13.6mm*5.4mm*1.79mm
通用封装 HSOP-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD6212FP-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD6212FP-E2数据手册

厂牌 PDF简要描述 下载
ROHM 电机驱动器 ROHM BD6212FP-E2 BD6212FP-E2数据手册

BD6212FP-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
