BU24032GW-E2

产品分类: 电机驱动器
厂牌: ROHM
产品描述: 2.7V~5.5V 半桥(11) Power MOSFET 有刷直流,音圈电机 双极电机 2.7V 3.6V Serial Control and Power Stage,Driver - Fully Integrated 贴片安装,黏合安装
供应商型号: BU24032GW-E2TR-ND
供应商: Digi-Key
标准整包数: 3000
ROHM 电机驱动器 BU24032GW-E2

BU24032GW-E2概述

    # 高质量文章:BU24032GW 系统镜头驱动器

    产品简介


    BU24032GW 是一种专为数字静态相机设计的系统镜头驱动器。它通过 μ-step 步进驱动来构建一个复杂、高精度且低噪声的镜头驱动系统。这款单片集成芯片内置了适用于直流电机和音圈电机的驱动器,以及一个减少CPU功耗的 μ-step 控制器。因此,多功能镜头可以灵活应用。
    主要功能和应用领域
    - 内置驱动器:具有6通道驱动块(1-5通道为电压控制型H桥,第6通道为电流控制型H桥)。
    - PI 驱动电路:内置2通道 PI 驱动电路。
    - 波形形成电路:内置3通道波形形成电路。
    - 锁相环电路:内置锁相环电路。
    - 数字伺服电路:内置FLL 数字伺服电路。
    - 应用领域:主要用于数字静态相机。

    技术参数


    关键规格
    - 数字电源电压:2.7V 至 3.6V
    - 驱动电源电压:2.7V 至 5.5V
    - 输出电流(1-5通道):±500mA(最大值)
    - 输入时钟频率:1MHz 至 28MHz
    - FET导通电阻(1-5通道):2.0Ω(典型值)
    - FET导通电阻(6通道):1.0Ω(典型值)
    - 工作温度范围:-20℃ 至 +85℃

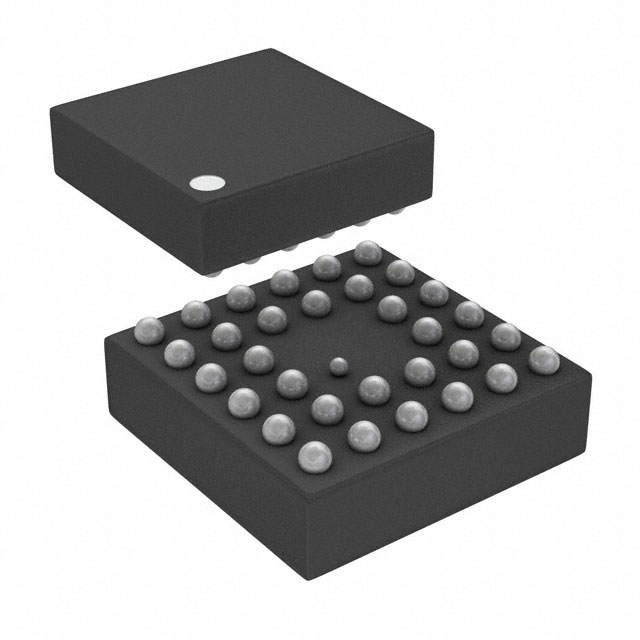

    - 封装:UCSP75M2,尺寸为2.50mm x 2.50mm x 0.85mm

    产品特点和优势


    独特功能和优势
    - 多通道驱动:BU24032GW 提供了多个驱动通道,使得它可以适用于多种不同的电机类型。
    - 低功耗设计:通过内置的 μ-step 控制器,有效降低了 CPU 功耗。
    - 高精度控制:高精度的 FLL 数字伺服电路确保了系统的稳定性和可靠性。
    - 宽工作温度范围:能够在 -20℃ 到 +85℃ 的宽广温度范围内正常工作,增强了其适应性。
    - 小尺寸封装:采用 UCSP75M2 封装,体积小巧,适合空间受限的应用场合。

    应用案例和使用建议


    实际应用场景
    在数字静态相机中,BU24032GW 可用于自动对焦、光圈调节、变焦等功能。例如,它能够实现自动对焦功能,确保拍摄出清晰的图像。
    使用建议
    - 正确配置电源电压:确保数字电源电压(DVDD)和驱动电源电压(MVCC)均在规定的范围内,以保证最佳性能。
    - 合理选择时钟频率:根据实际应用需求,合理选择输入时钟频率(FCLK),以确保系统的稳定性。
    - 考虑散热措施:虽然 BU24032GW 具有良好的热稳定性,但在高负载条件下仍需采取适当的散热措施。

    兼容性和支持


    兼容性
    BU24032GW 与其他主流相机系统兼容,可以方便地集成到现有的相机平台中。然而,制造商并没有特别强调与其他特定设备的兼容性,因此在实际应用中需要进行测试确认。
    厂商支持
    ROHM 提供了详尽的技术文档和支持服务,用户可以通过官方渠道获取相关的技术支持和维护信息。

    常见问题与解决方案


    常见问题及解决方法
    - 问题:电源电压超出规定范围。
    - 解决方法:严格按照技术手册中的规格要求设置电源电压,必要时可添加稳压电路。
    - 问题:时钟频率不稳定。
    - 解决方法:确保时钟信号源的质量,选用高性能的时钟发生器,并遵循技术手册中的建议。

    总结和推荐


    综合评估
    总体而言,BU24032GW 系统镜头驱动器是一款集多功能、低功耗和高精度于一体的优秀产品。它在数字静态相机领域的表现尤为出色,具备广泛的应用前景。
    推荐使用
    鉴于其出色的性能和广泛应用潜力,我们强烈推荐将 BU24032GW 用于各种高端数字静态相机和其他需要高精度电机驱动的应用场合。此外,在集成过程中,务必参考技术手册,确保正确配置和使用,以充分发挥其优异性能。

BU24032GW-E2参数

参数
最小工作供电电压 2.7V
拓扑 半桥(11)
电机类型 双极电机
功能 Control and Power Stage,Driver - Fully Integrated
接口类型 Serial
功率 -
工艺 Power MOSFET
额定电流 -
电机类型 - AC,DC 有刷直流,音圈电机
电压 - 负载 2.7V~5.5V
最大工作供电电压 3.6V
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BU24032GW-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU24032GW-E2数据手册

厂牌 PDF简要描述 下载
ROHM 电机驱动器 ROHM BU24032GW-E2 BU24032GW-E2数据手册

BU24032GW-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
