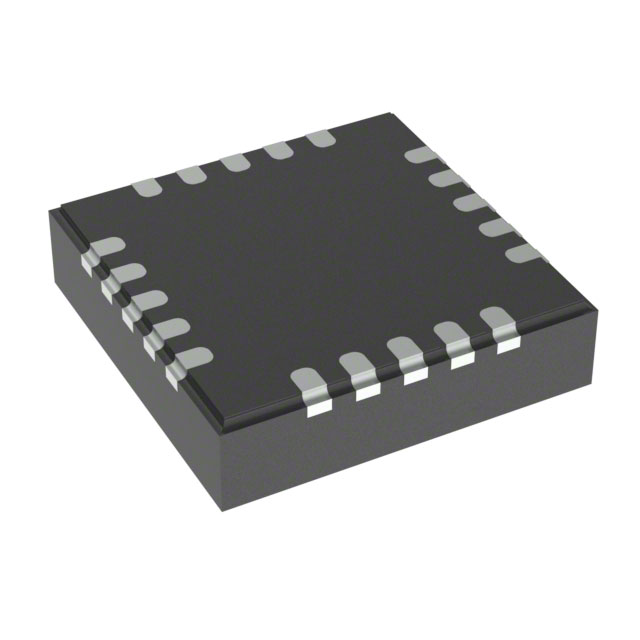

BD9P235MUF-CE2

产品分类: DC-DC稳压器
厂牌: ROHM
产品描述: ROHM DCDC转换芯片, 降压转换器, 3.3 V输出, 40 V输入, htssop - B20
供应商型号: 3594495
供应商: 海外现货
标准整包数: 1
ROHM DC-DC稳压器 BD9P235MUF-CE2

BD9P235MUF-CE2概述

    电子元器件产品技术手册解析:BD9P2x5MUF-C 系列同步降压 DC/DC 转换器

    1. 产品简介


    BD9P2x5MUF-C 系列是一款专为汽车和消费类电源设计的同步降压 DC/DC 转换器。该产品集成功率 MOSFET,可以实现高效率的电压转换。本系列产品适用于各种车载和消费电子产品中,为系统提供稳定的电源供应。

    2. 技术参数


    - 输入电压范围:3.5 V 至 40 V(启动时需 4.0 V 或更高)
    - 输出电压范围:
    - BD9P205MUF-C: 0.8 V 至 8.5 V
    - BD9P235MUF-C: 3.3 V(典型值)
    - BD9P255MUF-C: 5.0 V(典型值)
    - 最大输出电流:
    - OCPSEL=H: 1.5 A
    - OCPSEL=L: 2.0 A
    - 开关频率:2.2 MHz(典型值)
    - 输出电压精度:±1.75%(-40°C 至 +125°C)
    - 关断电流:2.1 μA(典型值)
    - 工作温度范围:-40°C 至 +125°C
    - 封装尺寸:VQFN20FV4040(4.0 mm x 4.0 mm x 1.0 mm)

    3. 产品特点和优势


    - Nano Pulse ControlTM:确保最小导通脉冲宽度为50 ns。
    - AEC-Q100 认证:适用于汽车级应用。
    - 软启动功能:防止启动时的电压尖峰。
    - 电流模式控制:具有良好的动态响应和稳定性。
    - 过流保护和短路保护:具备多种保护机制以增强可靠性。
    - 低静态电流:在轻负载模式下表现出色,可延长电池寿命。

    4. 应用案例和使用建议


    应用案例:适用于汽车中的电源管理系统和消费电子产品中的电源管理单元。
    使用建议:
    - 在启动过程中,需确保输入电压稳定在 4.0 V 以上。
    - 为了提高散热性能,可以采用多孔洞连接散热垫到内部PCB地平面。
    - 在实际应用中,应注意选择合适的外部电容来确保良好的稳压效果。

    5. 兼容性和支持


    - 兼容性:该产品兼容不同型号的外部元件,如电感器和电容器。
    - 支持:ROHM 提供详尽的技术文档和客户支持服务,以帮助用户进行正确的电路设计和调试。

    6. 常见问题与解决方案


    - 问题:启动时电压不稳。
    - 解决方案:确保输入电压满足最低要求,并使用陶瓷电容稳定输入电压。
    - 问题:输出电压波动较大。
    - 解决方案:检查输出滤波电容是否选型合适,并确保其安装位置靠近转换器输出端。

    7. 总结和推荐


    总结:BD9P2x5MUF-C 系列是一款高性能的同步降压 DC/DC 转换器,具备多项保护功能和优秀的电气特性,适合应用于汽车和消费电子产品中。其小巧的封装和卓越的性能使其在市场上具有较强的竞争力。
    推荐:强烈推荐给需要高效、稳定电源解决方案的设计工程师和制造商。通过合理选型和正确安装,可以充分发挥该产品的潜力。

BD9P235MUF-CE2参数

参数
开关频率 2.2MHz
同步整流器 Yes
输出类型 Fixed
最小输出电压 3.3V
功能 Step-Down
最大输出电压 3.3V
拓扑 Buck
最小输入电压 3.5V
输出数量 1
最大输入电压 40V
通用封装 HTSSOP-20-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
