BU33SD2MG-MTR

产品分类: LDO稳压器
厂牌: ROHM
产品描述: ROHM LDO稳压芯片, 3.3 V输出, 200mA最大输出, 单路输出, SSOP, 表面贴装, 5针
供应商型号: 2420841
供应商: 海外现货
标准整包数: 1

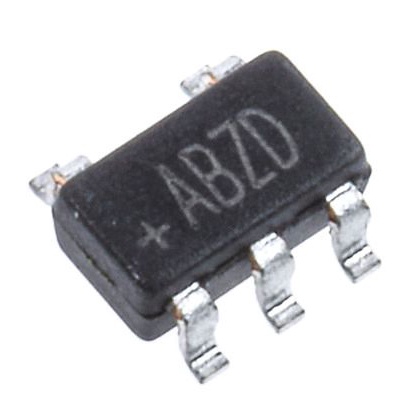

ROHM LDO稳压器 BU33SD2MG-MTR

BU33SD2MG-MTR概述

    高性能CMOS低压差线性稳压器——BUxxSD2-M系列

    产品简介


    BUxxSD2-M系列是由ROHM公司生产的高精度、低功耗CMOS低压差(LDO)线性稳压器。这一系列的产品适用于车载设备、便携式设备、相机模块及其他电子设备,特别是那些需要微控制器或逻辑电路的应用场合。该系列产品已经通过了AEC-Q100认证,确保了其在汽车环境下的可靠性。

    技术参数


    BUxxSD2-M系列的主要技术参数如下:
    - 输入电源电压范围:1.7V至6.0V
    - 输出电流范围:0mA至200mA
    - 工作温度范围:-40℃至+105℃
    - 输出电压选项:1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V
    - 输出电压准确性:±2.0%
    - 电路电流:33μA(典型值)
    - 备用状态电流:0μA(典型值)
    其他特性包括内置过流保护(OCP)、热关断电路(TSD)以及兼容陶瓷电容器(Cin=Cout=0.47μF),保证了稳定可靠的工作性能。

    产品特点和优势


    BUxxSD2-M系列的优点体现在以下几个方面:
    - 高输出电压准确性:±2.0%,适用于对精度要求高的应用。
    - 优异的纹波抑制能力:高达68 dB(典型值),对于RF和模拟信号处理特别有利。
    - 低静态电流消耗:仅33μA,有助于延长电池寿命。
    - 支持输出控制:可以通过外部信号控制开启或关闭输出。
    - 内置保护机制:包括过流保护和热关断,提升了系统可靠性。
    这些特性使得BUxxSD2-M系列在众多应用场合中具有显著的竞争优势。

    应用案例和使用建议


    根据手册中的典型应用电路图,BUxxSD2-M系列适合于多种应用,如:
    - 车载设备的电源管理
    - 便携式设备的电源管理
    - 摄像头模块的供电
    具体应用时,需注意以下几点:
    - 使用陶瓷电容以满足输入输出电容的要求。
    - 确保输入电压在1.7V至6.0V范围内,以便提供稳定的输出。
    - 输出电压可通过选择不同的型号来实现,以适应不同需求。
    - 为了提升稳定性,可以适当增加输出负载电容。

    兼容性和支持


    该产品与市场上常见的微控制器和逻辑电路高度兼容。此外,ROHM公司还提供了详细的文档和支持服务,包括应用指南和技术支持热线,帮助用户解决问题并实现最佳性能。

    常见问题与解决方案


    根据手册中的常见问题解答部分,整理了一些用户可能遇到的问题及解决方案:
    - 问题:电源纹波较大。
    - 解决方法:增加输入电容和输出电容容量,确保使用高质量的陶瓷电容器。

    - 问题:电源开启时间长。
    - 解决方法:检查启动电阻(ROUT)的阻值是否符合要求,并确保输入电容的大小足够。

    总结和推荐


    综上所述,BUxxSD2-M系列CMOS低压差线性稳压器凭借其高精度、低功耗和强大的保护功能,成为车载设备、便携式设备和其他需要高可靠性的应用场景的理想选择。特别是在需要高效电源管理和高输出稳定性的场合,这款产品具备显著的优势。
    因此,强烈推荐在相关项目中选用该系列产品。如果您正在寻找高性能且稳定的电源管理解决方案,BUxxSD2-M系列无疑是一个明智的选择。

BU33SD2MG-MTR参数

参数
最大输出电压 3.3V
负载调节 10mV
极性 正极
线路调节 15mV
最小输出电压 3.3V
输出类型 Fixed
输出电流 200mA
稳压器数量 1
最小输入电压 1.7V
最大压差@电流 150mV@ 100mA
最大输入电压 6V
纹波抑制-PSRR 68dB(1kHz)
Iq-静态电流 80μA
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SSOP-5
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BU33SD2MG-MTR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU33SD2MG-MTR数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BU33SD2MG-MTR BU33SD2MG-MTR数据手册

BU33SD2MG-MTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.0746
10+ ¥ 2.3292
100+ ¥ 2.087
500+ ¥ 2.087
1000+ ¥ 2.0497
2500+ ¥ 2.0497
5000+ ¥ 2.0497
库存: 3984
起订量: 22 增量: 0
交货地:
最小起订量为:10
合计: ¥ 23.29
