BD8389FV-ME2

产品分类: LED驱动器
厂牌: ROHM
产品描述: PWM Shift Register 50mA 12 40V 导线安装,贴片安装,黏合安装
供应商型号: CSJ-ST44516584
供应商: 海外现货
标准整包数: 1
ROHM LED驱动器 BD8389FV-ME2

BD8389FV-ME2概述

    产品概述

    产品简介


    BD8389FV-M 是一款专为汽车应用设计的12通道LED驱动集成电路(IC)。该芯片集成了一个串行输入并行输出控制器,可以提供高达40V的输出电压。由于其紧凑的设计,非常适合在空间有限的应用中使用。

    技术参数


    - 输入电压范围:3.0V至5.5V
    - 输出电压范围:最大40V
    - 直流输出电流:最大50mA
    - 输出开启电阻:典型值6Ω
    - 静态电流:0μA
    - 工作温度范围:-40°C至+125°C

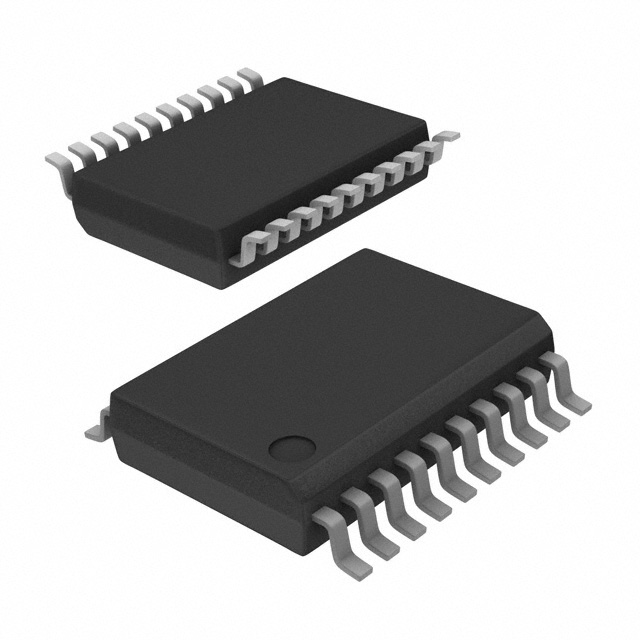

    - 封装尺寸:SSOP-B20,6.50mm x 6.40mm x 1.45mm
    - 输出上升沿速度:20V/μs(典型值)
    - 引脚数量:20个
    - 内部包含12个功率晶体管

    产品特点和优势


    BD8389FV-M具有以下显著特点和优势:
    - 符合AEC-Q100标准,适用于汽车应用
    - 开漏输出
    - 支持3线串行控制和启用信号
    - 支持级联连接
    - SSOP-B20封装,适合小型化设计
    - 内置12通道功率晶体管
    - 高速输出上升沿,低电磁干扰噪声
    这些特性使得BD8389FV-M在汽车指示灯和其他需要高可靠性和小体积的应用中表现出色。

    应用案例和使用建议


    典型应用场景
    - 汽车仪表盘指示灯
    使用建议
    1. 在启动时,确保RSTB端口施加低于VTL的电压,以防止错误点亮LED。
    2. 设计PCB布局时,注意电源线低阻抗设计,并在所有电源引脚处连接电容接地。
    3. 确保所有引脚不处于低于接地引脚的电压状态,特别是在瞬态条件时。
    4. 推荐在测试过程中完全关闭IC的电源,以防静电损坏。
    5. 连接电容器到低阻抗输出引脚时需小心,防止对IC造成压力。

    兼容性和支持


    BD8389FV-M的设计符合标准的封装要求,因此在大多数汽车电子模块中都可以直接安装使用。ROHM公司提供了详细的技术支持文档和相关软件工具,帮助用户更好地理解和使用该IC。

    常见问题与解决方案


    常见问题
    1. IC在初次供电时不稳定
    - 解决方法:考虑增加耦合电容和优化电源及接地线设计,尤其是在多电源供电情况下。

    2. LED在初次启动时闪烁
    - 解决方法:在启动时确保RSTB引脚施加低电压,并正确配置数据传输时序。

    总结和推荐


    BD8389FV-M是一款非常出色的汽车级LED驱动IC,具备高可靠性、宽工作温度范围和紧凑的封装。它适用于各种汽车内饰指示灯和其他需要稳定和可靠驱动的应用。鉴于其优异的性能和广泛的应用领域,我们强烈推荐将其用于新的设计项目中。

BD8389FV-ME2参数

参数
输出电流 50mA
输出数量 12
最小输出电压 -
调光方式 PWM
最大输出电压 40V
拓扑 Shift Register
最小输入电压 -
功率 -
效率 -
最大输入电压 -
安装方式 导线安装,贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BD8389FV-ME2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD8389FV-ME2数据手册

厂牌 PDF简要描述 下载
ROHM LED驱动器 ROHM BD8389FV-ME2 BD8389FV-ME2数据手册

BD8389FV-ME2封装设计

查看详情并下载
Symbol
Footprint
3D Model
