BD48W00G-CTR

产品分类: 电源监控芯片
厂牌: ROHM
产品描述: ROHM CMOS电压检测器 电压检测芯片
供应商型号: CSJ-ST47333456
供应商: 海外现货
标准整包数: 1
ROHM 电源监控芯片 BD48W00G-CTR

BD48W00G-CTR概述

    BD48W00G-C 电压检测(复位)IC系列 — 汽车应用专用

    产品简介


    ROHM的BD48W00G-C是一款高性能、低功耗的窗口电压检测(复位)集成电路,采用CMOS工艺制造。此产品具有双输出调整类型,可以监控电路的欠压和过压状态。它特别适用于汽车领域,具备高可靠性、小尺寸和轻量化等优点。

    技术参数


    - 过压检测电压:1.20 V(典型值)
    - 欠压检测电压:1.20 V(典型值)
    - 极低功耗:3 μA(典型值)

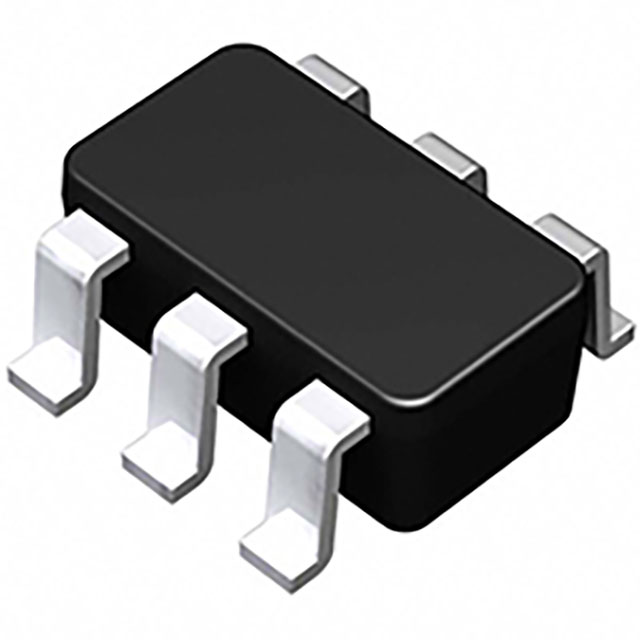

    - 封装尺寸:SSOP6, 2.9 mm x 2.8 mm x 1.25 mm
    - 支持的工作温度范围:-40°C 至 +125°C
    - 工作电压范围:1.6 V至6.0 V

    产品特点和优势


    - 符合AEC-Q100标准,适合汽车应用
    - 具备功能安全特性
    - 双N通道开漏输出,支持自由设置检测电压
    - 非常小巧、轻薄
    - 与SOT-23-6封装相似,便于安装

    应用案例和使用建议


    - 监测电源输入引脚:将外部电阻连接到VDD和GND之间,实现对电源输入端口的电压监测。
    - 监测除电源输入引脚外的其他电压:通过将外部电阻连接到VSENSE和GND之间来监测其他电压。
    - 使用大电容时要确保其不影响瞬态响应速度。

    兼容性和支持


    - 兼容性:本产品兼容SOT-23-6封装,适用于大多数现代PCB设计。
    - 支持:制造商提供全面的技术支持,包括详细的应用指南和问题解决方案文档。

    常见问题与解决方案


    - 问题1:当VDD小于设定阈值时,输出不稳定。
    - 解决方案:确认VDD超过设定的启动电压阈值。
    - 问题2:输出电流不稳定。
    - 解决方案:确保使用正确的外部电阻并检查连接是否正确。

    总结和推荐


    综上所述,BD48W00G-C是一款高度可靠且适用广泛的电压检测IC,特别适用于汽车领域的应用。其小体积、低功耗和准确的电压检测使其在市场上具有很强的竞争力。我们强烈推荐使用此产品以提升系统的稳定性和安全性。

BD48W00G-CTR参数

参数
人工复位
最大工作供电电压 6V
复位 -
重置延迟时间 -
应用场景 -
电池备用开关
工作电源电流 -
最小工作供电电压 1.6V
看门狗计时器
监控数量 2
输出类型 开漏
通用封装 SSOP-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD48W00G-CTR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD48W00G-CTR数据手册

厂牌 PDF简要描述 下载
ROHM 电源监控芯片 ROHM BD48W00G-CTR BD48W00G-CTR数据手册

BD48W00G-CTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
