BD48K25G-TL

产品分类: 电源监控芯片
厂牌: ROHM
产品描述: 否 900nA 低有效 开漏 1 300mV 10V 否 否 SSOP-3 贴片安装,黏合安装 2.92mm*1.6mm*1.1mm
供应商型号: BD48K25G-TL
供应商: 国内现货
标准整包数: 3000

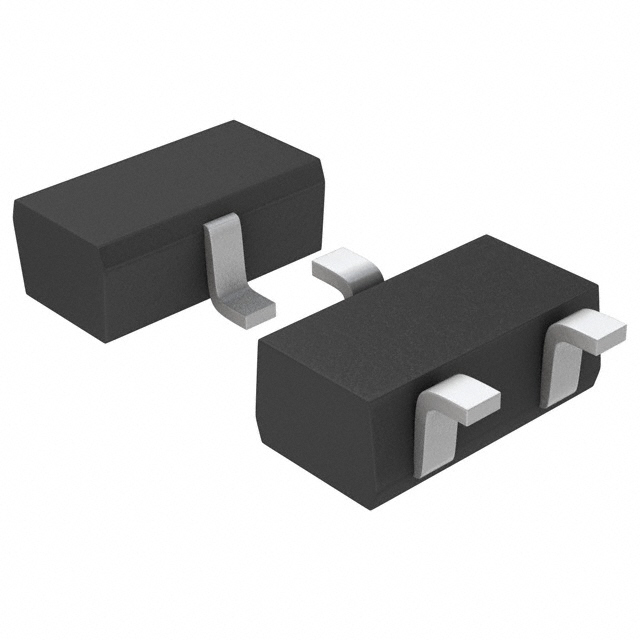

ROHM 电源监控芯片 BD48K25G-TL

BD48K25G-TL概述

    高精度低功耗电压检测IC系列介绍

    产品简介


    本产品为罗姆(ROHM)公司推出的BD48xxx系列和BD49xxx系列高精度低功耗电压检测集成电路(IC),具有N通道开漏输出和CMOS输出两种类型。这些集成电路适用于从2.3V到6.0V范围内的特定检测电压,步长为0.1V。该系列电压检测IC广泛应用于需要微控制器或逻辑电路复位的电路设计中。

    技术参数


    - 检测电压:2.3V至6.0V(典型值),步长为0.1V。
    - 高精度检测电压:±1.0%。
    - 超低电流消耗:0.9μA(典型值)。
    - 工作温度范围:-40°C 至 +105°C。
    - 外形尺寸:SSOP5(2.90mm x 2.80mm x 1.25mm),SSOP3(2.92mm x 2.80mm x 1.25mm),VSOF5(1.60mm x 1.60mm x 0.60mm)。

    产品特点和优势


    1. 高精度检测:能够精确检测各种设定电压。
    2. 超低电流消耗:仅需0.9μA的电流消耗,有助于降低系统整体功耗。
    3. 宽工作温度范围:适应-40°C到+105°C的工作温度,保证了其在恶劣环境下的稳定运行。
    4. 小型化封装:提供多种封装形式,如SSOP5和SSOP3,非常适用于空间受限的设计。

    应用案例和使用建议


    1. 常见应用场景:
    - 微控制器复位:用于微控制器的复位信号输出。
    - 多电源系统管理:当系统包含多个独立的电源时,可以使用此IC来监测各个电源的稳定状态。
    2. 使用建议:
    - 在连接噪声滤波电容时,需要注意输出电压(VOUT)的上升和下降波形,以确保系统稳定性。
    - 使用拉起电阻连接到VDD或另一电源上,以便在使用开漏输出类型时正确设置输出“高”电平(VOUT)。

    兼容性和支持


    - 兼容性:该IC可以与多种类型的微控制器和其他逻辑电路配合使用。
    - 技术支持:用户可以通过官方渠道获取详细的技术文档和支持服务,包括应用指南和故障排除手册。

    常见问题与解决方案


    1. 问题:输出不稳定。
    - 解决方案:确认是否已经连接了适当的拉起电阻,并检查系统是否处于操作限制电压(VOPL)范围内。
    2. 问题:检测电压不准确。
    - 解决方案:确保环境温度符合要求,并重新校准检测电压阈值。

    总结和推荐


    罗姆公司的BD48xxx和BD49xxx系列电压检测IC提供了高精度和低功耗的特点,非常适合于微控制器和其他逻辑电路的复位需求。它们具备良好的电气特性和宽泛的工作温度范围,能够在复杂和苛刻的应用环境中保持稳定。总体而言,这款产品是值得推荐的优秀选择。

BD48K25G-TL参数

参数
最小工作供电电压 300mV
监控数量 1
工作电源电流 900nA
输出类型 开漏
复位 低有效
最大工作供电电压 10V
电池备用开关
重置延迟时间 -
人工复位
看门狗计时器
应用场景 -
长*宽*高 2.92mm*1.6mm*1.1mm
通用封装 SSOP-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD48K25G-TL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD48K25G-TL数据手册

厂牌 PDF简要描述 下载
ROHM 电源监控芯片 ROHM BD48K25G-TL BD48K25G-TL数据手册

BD48K25G-TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.2838
6000+ ¥ 1.264
12000+ ¥ 1.2344
24000+ ¥ 1.2048
库存: 33000
起订量: 27000 增量: 3000
交货地:
最小起订量为:24000
合计: ¥ 28915.2
