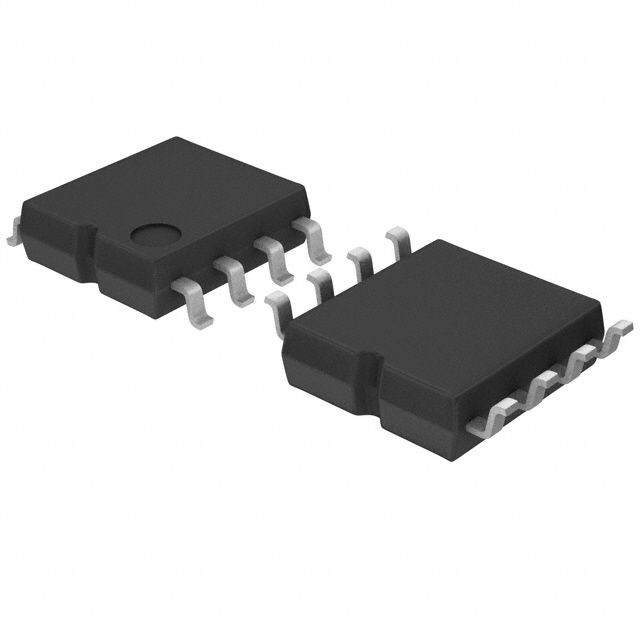

BA6506F-GE2

产品分类: 电机驱动器
厂牌: ROHM
产品描述: 前置驱动器 - 低端(2) Bipolar 无刷直流电机(BLDC) 无刷直流电机 4V 28V Off,On Controller - Commutation,Direction Management SOP-8 贴片安装,黏合安装
供应商型号: BA6506F-GE2
供应商: 国内现货
标准整包数: 2500
ROHM 电机驱动器 BA6506F-GE2

BA6506F-GE2概述

    BA6506F 两相半波风扇电机预驱动器

    1. 产品简介


    BA6506F 是一款适用于冷却风扇的两相半波风扇电机预驱动器。它主要用于桌面电脑、服务器、一般消费设备、通信设备和工业设备等领域。该芯片采用了硅单片集成电路结构,提供锁保护和自动重启电路,并能够输出旋转速度脉冲信号(FG)。

    2. 技术参数


    - 封装尺寸: SOP8 5.00mm x 6.20mm x 1.71mm
    - 绝对最大额定值:
    - 供电电压 \( V{cc} \): 30 V
    - 功耗 \( Pd \): 624 mW(每摄氏度减少6.24 mW)
    - 工作温度范围 \( T{opr} \): -40°C 到 +100°C
    - 存储温度范围 \( T{stg} \): -55°C 到 +125°C
    - 输出电流 \( I{omax} \): 70 mA
    - 旋转速度脉冲信号输出电压 \( V{FG} \): 30 V
    - 旋转速度脉冲信号输出电流 \( I{FG} \): 8 mA
    - 结温 \( T{jmax} \): 125°C
    - 推荐操作条件:
    - 供电电压范围 \( V{cc} \): 4.0 V 至 28.0 V
    - 霍尔输入电压范围 \( VH \): 1.0 V 至 \( V{cc} \) - 0.5 V

    3. 产品特点和优势


    - 预驱动功能: BA6506F 内置锁保护和自动重启电路,确保电机在发生锁定时能自动恢复。
    - 旋转速度脉冲信号 (FG): 输出旋转速度脉冲信号,便于实时监控电机运行状态。
    - 高可靠性: 能够在宽广的工作温度范围内稳定工作,保证了其在恶劣环境下的可靠性。

    4. 应用案例和使用建议


    应用案例: BA6506F 可用于各种需要冷却风扇的设备中,如桌面电脑、服务器和工业设备。在实际应用中,为了防止电机锁定,需设置适当的锁检测时间和锁释放时间。
    使用建议:
    - 在设计应用电路时,应尽量使 IC 电源、电机输出线和电机地线尽可能粗,以减小线路阻抗。
    - 使用旁路电容和齐纳二极管,有助于防止反向连接导致的电压上升。
    - 设置外部电容器,通过调整其容量来控制锁检测的时间。

    5. 兼容性和支持


    BA6506F 采用标准 SOP8 封装,易于与其他常见的电子元器件兼容。此外,ROHM 公司提供了详尽的技术文档和支持服务,包括详细的电路图和典型应用电路参考,确保客户能够顺利进行设计和使用。

    6. 常见问题与解决方案


    - 问题: 供电电压可能超过最大额定值导致损坏。
    - 解决方案: 在供电回路中加入保护二极管和保险丝,避免过电压造成的损坏。
    - 问题: 霍尔传感器输出与霍尔输入电压范围不匹配。
    - 解决方案: 调整霍尔传感器的输出幅度,使其符合霍尔输入电压范围。

    7. 总结和推荐


    BA6506F 作为一款高性能的两相半波风扇电机预驱动器,在散热系统中发挥着关键作用。它的独特功能和可靠性使其成为许多应用的理想选择。推荐用于需要精确控制电机速度和运行状态的应用场合,特别是在需要高效冷却系统的设备中。
    总之,BA6506F 是一款性能卓越、可靠稳定的电子元器件,非常适合应用于各种工业和消费类电子产品中。

BA6506F-GE2参数

参数
电压 - 负载 -
接口类型 Off,On
拓扑 前置驱动器 - 低端(2)
最小工作供电电压 4V
电机类型 - AC,DC 无刷直流电机(BLDC)
功率 -
功能 Controller - Commutation,Direction Management
工艺 Bipolar
最大工作供电电压 28V
电机类型 无刷直流电机
额定电流 -
通用封装 SOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
