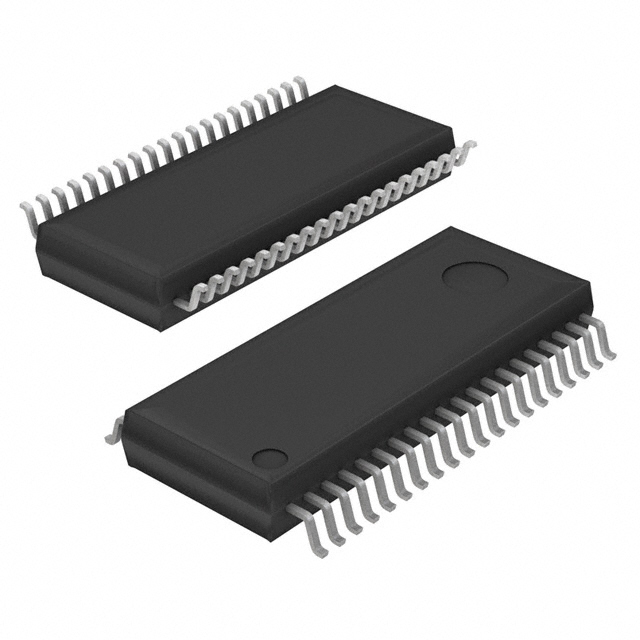

BD37067FV-ME2

产品分类: 音频接口芯片
厂牌: ROHM
产品描述: Audio Processor Bass/Treble 0MHz to 0.4MHz 6-OUT Automotive 40-Pin SSOP-B
供应商型号: BD37067FV-ME2DKR-ND
供应商: Digi-Key
标准整包数: 1
ROHM 音频接口芯片 BD37067FV-ME2

BD37067FV-ME2概述

    BD37067FV-M:汽车音响专用模拟音频处理器

    1. 产品简介


    BD37067FV-M 是一款由ROHM(罗姆)公司生产的专为汽车音响设计的模拟音频处理器。该芯片内置六个立体声音源选择器及输入信号调节功能,输出信号经过第二级滤波处理以减少带外噪声,再通过6通道音量控制电路。此外,该器件还集成了用于消除TDMA噪声的系统,使得设计更为简单。

    2. 技术参数


    - 输入电源电压:7.0V至9.5V
    - 工作温度范围:-40°C 至 +85°C
    - 工作频率:1kHz
    - 信噪比:≥-100dB
    - 总谐波失真加噪声(THD+N):≤0.05%
    - 最大输入电压:2.2VRMS
    - 最大输出电压:2.1VRMS
    - 输出噪声电压:8μVRMS(典型值)
    - 电源消耗:35mA 至 53mA
    - 工作频率响应范围:400Hz至30kHz

    3. 产品特点和优势


    - 符合AEC-Q100 Grade 3标准,适用于恶劣环境。
    - 内置差分输入选择器,可以单端/差分输入方式工作。
    - 内置高级开关电路,可减少切换增益时产生的pop噪声。
    - 集成第二级滤波器,有效降低带外噪声。
    - 内置缓冲接地隔离放大器,实现高共模抑制比(CMRR)。
    - 采用SSOP-B40封装,易于PCB布局且节省空间。

    4. 应用案例和使用建议


    该器件广泛应用于汽车音响系统。实际应用中,可以利用其6个音源选择功能,实现多声道音频信号的独立控制与调整。例如,在车载音响中,它可用于前端前置扬声器和后置扬声器的分离控制。具体建议包括:
    - 使用外部电容配合芯片进行滤波,以提高信噪比。
    - 设计时考虑电源线与接地线的布局,以减小噪声干扰。
    - 在测试阶段,利用特定工具进行性能验证,确保达到预期效果。

    5. 兼容性和支持


    该产品通过I2C总线与控制器通信,支持3.3V/5V逻辑电平,便于与其他微控制器或处理器集成。同时,制造商提供详尽的技术文档和支持服务,帮助用户快速掌握并运用此产品。

    6. 常见问题与解决方案


    - 问题1:设备启动过程中出现异常声音
    - 解决方案:检查电源电压是否稳定,确保输入信号在有效范围内。
    - 问题2:信号质量不稳定
    - 解决方案:检查输入信号连接是否良好,尝试调整外部滤波电路以改善信号质量。
    - 问题3:设备无法正常工作
    - 解决方案:确认I2C地址设置正确,重新烧录固件,或者联系技术支持获取进一步的帮助。

    7. 总结和推荐


    BD37067FV-M是一款高度集成的模拟音频处理器,具有优秀的信噪比和低失真特性。其紧凑的设计和强大的功能使其成为汽车音响及其他高端音频应用的理想选择。推荐在需要高保真音频处理的环境中使用。

BD37067FV-ME2参数

参数
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BD37067FV-ME2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD37067FV-ME2数据手册

厂牌 PDF简要描述 下载
ROHM 音频接口芯片 ROHM BD37067FV-ME2 BD37067FV-ME2数据手册

BD37067FV-ME2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.0568 ¥ 68.08
10+ $ 5.1709 ¥ 43.2738
25+ $ 4.497 ¥ 37.6339
100+ $ 3.7353 ¥ 31.2595
250+ $ 3.3613 ¥ 28.1301
500+ $ 3.2019 ¥ 26.796
库存: 1967
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 68.08
