PMR01ZZPJ000

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 0Ω 200mW 0ppm/℃~200ppm/℃ 0402 贴片安装 1mm*500μm*350μm
供应商型号: C919443
供应商: 国内现货
标准整包数: 5

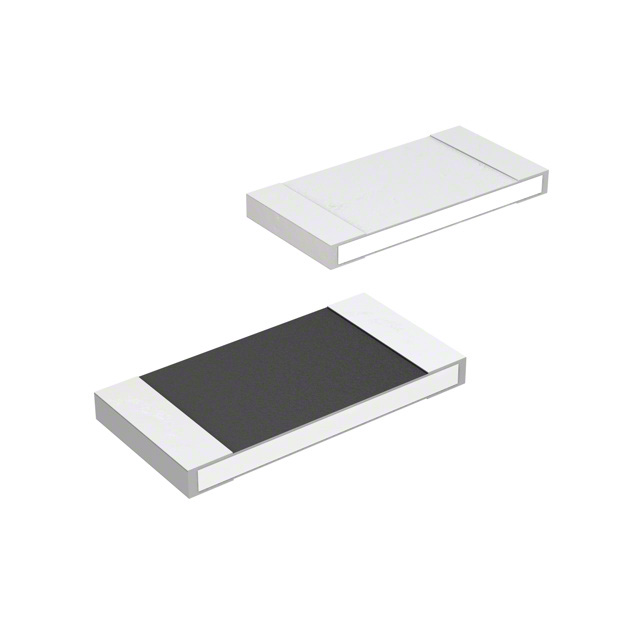

ROHM 贴片电阻 PMR01ZZPJ000

PMR01ZZPJ000概述

    金属板跳线芯片(超低电阻)
    PMR系列 - 跳线型 - 技术手册

    1. 产品简介


    金属板跳线芯片(超低电阻)是一种主要用于极高导电性的电子元器件。它们广泛应用于需要极低电阻值和高电流承载能力的场合,如电源管理、电池连接、汽车电子等领域。这些跳线芯片采用金属电阻元件制造,具有超低的传导电阻(最大为0.5毫欧姆),能够处理高强度电流负载,且具有优异的抗过流和脉冲负载的能力。

    2. 技术参数


    以下是PMR系列金属板跳线芯片的技术规格和性能参数:
    | 规格 | 描述 |

    | 尺寸 | 包括1005、0603、0805、1206、1210、2010、2512 |
    | 额定电流 | 20.0A - 63.2A |
    | 电阻 | 最大0.5毫欧姆 |
    | 温度范围 | -55°C至+155°C |
    | 汽车级 | 支持 |

    3. 产品特点和优势


    - 低电阻:0.5毫欧姆的最大电阻值,保证了高导电性能。
    - 高电流承载能力:能够处理大量电流,适用于要求严格的电源管理和电路连接。
    - 优越的强度:在过流和脉冲负载下表现出色,提供更高的可靠性。
    - 环保材料:无铅产品,符合国际环保标准。
    - 认证:通过AEC-Q200认证,ROHM电阻器通过ISO9001/IATF16949认证。

    4. 应用案例和使用建议


    PMR系列金属板跳线芯片广泛应用于各种高要求的应用场景,如电动汽车电池管理系统、电源转换模块、计算机主板等。在使用时应注意环境温度超过70°C时,需根据降额曲线调整电流负荷。对于高可靠性系统,建议安装保护电路或其他防护装置以提高系统的安全性。

    5. 兼容性和支持


    PMR系列金属板跳线芯片与其他电子元器件或设备具有良好的兼容性。制造商提供了详细的封装规格代码,确保了安装的便捷性。同时,ROHM公司还提供了全面的支持和服务,包括技术咨询和售后服务,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    1. Q: 温度范围超出推荐范围会导致什么问题?
    - A: 在极端温度下,电阻值可能会发生变化。确保操作温度在规定的范围内,避免性能下降。
    2. Q: 如何防止静电损坏?
    - A: 使用适当的防静电措施,如接地、使用离子风机等,确保操作过程中的静电安全。
    3. Q: 产品存储时间超过推荐时间会怎样?
    - A: 可能会导致焊接性能下降。使用前请确认产品的可焊性。

    7. 总结和推荐


    总体来看,PMR系列金属板跳线芯片凭借其极低的电阻、高电流承载能力和优良的抗过载能力,在多种高要求应用中表现出色。特别是其无铅设计和环保特性,使其成为市场上极具竞争力的产品。如果您需要高可靠性、高性能的低电阻元件,强烈推荐使用PMR系列金属板跳线芯片。

PMR01ZZPJ000参数

参数
电阻值
精度 -
额定功率 200mW
温度系数 0ppm/℃~200ppm/℃
长*宽*高 1mm*500μm*350μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PMR01ZZPJ000厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

PMR01ZZPJ000数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM PMR01ZZPJ000 PMR01ZZPJ000数据手册

PMR01ZZPJ000封装设计

查看详情并下载
Symbol
Footprint
3D Model
