BA3472YFV-CE2

产品分类: 运算放大器
厂牌: ROHM
产品描述: 4mA 10V/μs 4MHz 97dB 关闭 30mA 2 2 ±18V,36V 10mV 100nA General Purpose SOP 贴片安装,黏合安装
供应商型号: CGC-BA3472YFV-CE2
供应商: 海外现货
标准整包数: 1

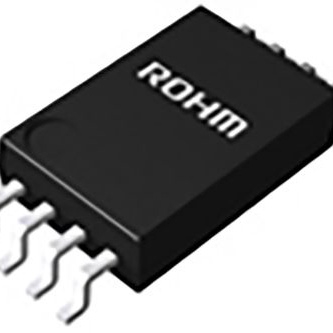

ROHM 运算放大器 BA3472YFV-CE2

BA3472YFV-CE2概述


    产品简介


    BA3472Yxxx-C、BA3474YFV-C、BA3472WFV-C、BA3474WFV-C 是罗姆公司推出的系列汽车级高速运算放大器。这些运算放大器集成在一个芯片上,可实现单个或双电源供电操作,适用于各种电压范围。它们具备高增益带宽和高速率,使其在发动机控制单元、电动助力转向系统(EPS)和防抱死制动系统(ABS)等汽车应用中表现出色。

    技术参数


    - 工作电压范围:
    - 单电源:+3.0V 到 +36.0V
    - 双电源:±1.5V 到 ±18.0V
    - 工作温度范围:-40°C 到 +125°C
    - 输入失调电压:
    - BA3472Y, BA3474Y:最大10mV
    - BA3472W, BA3474W:最大7.5mV
    - 输入失调电流:最大6nA
    - 输入偏置电流:最大100nA
    - 输出电压范围:从 VEE+0.3V 到 VCC-1.0V(典型值)
    - 摆率:10V/μs(典型值)
    - 增益带宽积:4MHz(典型值)

    产品特点和优势


    这些运算放大器具有以下优势:
    - 单/双电源操作:提供更大的灵活性。
    - 宽电压范围:适应多种不同的电源条件。
    - 内部ESD保护电路:提高可靠性。
    - 高增益带宽积:适合高速信号处理。
    - 温度范围广:能在极端环境下稳定工作。
    这些特性使这些运算放大器在汽车电子领域的应用非常广泛,能够应对各种复杂的工作环境和需求。

    应用案例和使用建议


    应用案例:
    这些运算放大器广泛应用于汽车发动机控制单元、电动助力转向系统(EPS)、防抱死制动系统(ABS)等领域。例如,在电动助力转向系统中,它们可以用于反馈控制,确保精确的力矩控制和稳定性。
    使用建议:
    在使用过程中,建议根据具体的应用需求选择合适的封装类型(如SOP8、SSOP-B8、MSOP8、SSOP-B14)。此外,应注意工作电压和温度范围,避免超出绝对最大额定值,以保持良好的工作状态。

    兼容性和支持


    这些运算放大器与大多数通用电子元件兼容,适用于广泛的汽车电子控制系统。制造商提供了详细的技术支持文档和售后服务,以帮助客户解决问题并优化系统设计。

    常见问题与解决方案


    - Q:输入失调电压是多少?
    - A: BA3472Y, BA3474Y的最大值为10mV;BA3472W, BA3474W的最大值为7.5mV。

    - Q:工作温度范围是多大?
    - A: -40°C到+125°C。
    - Q:如果出现过热情况怎么办?
    - A: 需要注意散热设计,适当增加散热片或降低输出电流以减少热量产生。

    总结和推荐


    综合来看,这些运算放大器在汽车电子领域表现出色,不仅具备出色的电气性能,还能适应恶劣的工作环境。其广泛的温度范围和丰富的应用案例使其成为汽车电子设计的理想选择。我们强烈推荐在需要高性能运算放大器的项目中使用这些产品。

BA3472YFV-CE2参数

参数
放大器类型 General Purpose
典型压摆率 10V/μs
输出类型 -
典型供电电流 4mA
通道数量 2
最大工作供电电压 ±18V,36V
Vos - 输入偏置电压 10mV
典型增益带宽 4MHz
最小工作供电电压 -
-3db带宽 -
关闭 关闭
电流 - 输入偏置 100nA
每个通道的输出电流 30mA
典型输入噪声电压密度 -
CMRR - 共模抑制比 97dB
电路数 2
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BA3472YFV-CE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA3472YFV-CE2数据手册

厂牌 PDF简要描述 下载
ROHM 运算放大器 ROHM BA3472YFV-CE2 BA3472YFV-CE2数据手册

BA3472YFV-CE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4633 ¥ 3.9145
库存: 2500
起订量: 639 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.91
