BD5466GUL-E2

产品分类: 多媒体放大器
厂牌: ROHM
产品描述: 0.2% 1-Channel (Mono) 2.5V 0.7*1 @ 8Ω 5.5V D 类 CSP 贴片安装,黏合安装
供应商型号: BD5466GUL-E2CT-ND
供应商: Digi-Key
标准整包数: 1
ROHM 多媒体放大器 BD5466GUL-E2

BD5466GUL-E2概述

    BD5466GUL Monaural Class-D Speaker Amplifier

    1. 产品简介


    BD5466GUL 是一款单声道 Class-D 音频放大器,内置自动电平控制(ALC)功能,专为移动电话、便携式电子设备等领域设计。作为一款 Class-D 放大器,它具有高效率和低功耗的优点,特别适用于电池驱动的应用场景。通过其独特的 ALI 功能,能够自动调整输出波形,有效抑制失真(剪切),且具备快速释放时间(4ms/1dB),使其适用于重复出现瞬时高音量的应用场合,如快门声。

    2. 技术参数


    - 供电电压: 2.5V 至 5.5V
    - 音频输入阻抗: 22kΩ 至 45kΩ
    - 最大增益: 18dB(典型值)
    - 限制输出功率:
    - 0.7W(典型值,VDD=4.2V,RL=8Ω,THD+N≤1%)
    - 0.5W(典型值,VDD=3.6V,RL=8Ω,THD+N≤1%)
    - 输出方式: 单端输入/差分输入
    - 启动时间: 0.73ms 至 1.71ms(典型值)
    - 保护电路: 输出短路保护、过热关断、欠压锁定(UVLO)

    3. 产品特点和优势


    - 数字 ALC 功能: 能够自动调节输出电平,以抑制失真。

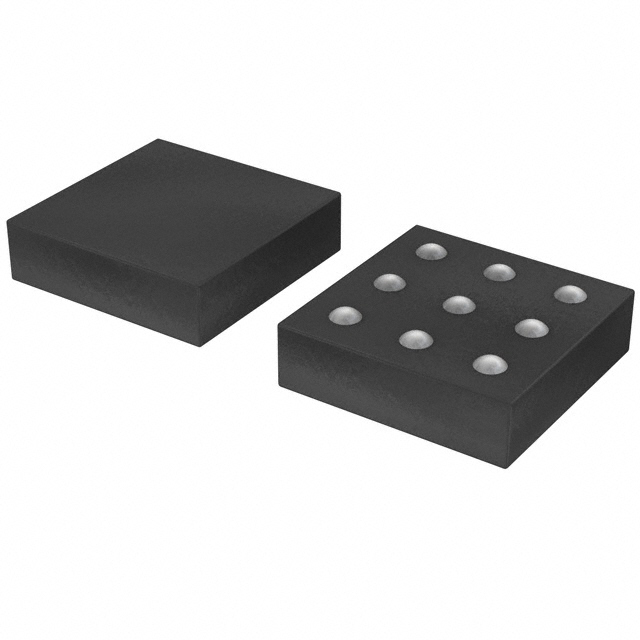

    - 超薄型封装: 采用 9 针 WL-CSP(1.7×1.7×0.55mm)封装,便于集成到紧凑的设计中。
    - 高速释放时间: 4ms/1dB(典型值),适合反复出现的大音量应用。
    - 无需外接 LC 滤波器: 减少了外部组件的数量,简化了设计。
    - 多种增益规格: 可根据需要选择不同的增益规格,提供了更高的灵活性。

    4. 应用案例和使用建议


    - 移动电话: 用于改善通话质量和音乐播放体验。
    - 便携式音频设备: 如蓝牙音箱和耳机,提高音质和耐用性。
    - DSC(数码相机): 用于提升相机的拍摄音效。
    - 便携式笔记本电脑: 提供清晰的扬声器输出。
    使用建议:
    - 当使用差分输入时,确保输入信号的相位关系正确。
    - 使用适当的输入耦合电容(C1, C2),可以优化高频响应。
    - 确保电源耦合电容(C3)容量足够大,以避免影响音频特性。

    5. 兼容性和支持


    - 与其他设备的兼容性: BD5466GUL 支持常见的音频接口标准,易于与其他电子元器件或设备集成。
    - 制造商支持: ROHM 提供全面的技术支持和维护服务,包括在线文档和应用笔记,帮助用户更好地利用该产品。

    6. 常见问题与解决方案


    - 问题 1: 启动时出现POP噪声
    - 解决方案: 在启动时设置为“静音”模式,确保输出没有信号干扰。
    - 问题 2: 输出功率不稳定
    - 解决方案: 检查电源电压是否稳定,确认输入信号的质量,并适当调整增益设置。
    - 问题 3: 温度过高导致关断
    - 解决方案: 确保散热措施得当,检查散热片的安装是否稳固,必要时增加散热风扇。

    7. 总结和推荐



    总结

    :
    BD5466GUL 集成了诸多先进的功能,如自动电平控制(ALC)、快速释放时间和免滤波输出,使其成为便携式设备中音频放大器的理想选择。其紧凑的封装和高效的性能,使其在众多应用场合中表现出色。
    推荐:
    考虑到其出色的性能和可靠性,我们强烈推荐 BD5466GUL 用于各种便携式电子设备的音频放大需求。无论是手机、便携式音箱还是笔记本电脑,它都能提供卓越的音频输出体验。

BD5466GUL-E2参数

参数
最大输出功率 0.7*1 @ 8Ω
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 5.5V
最小工作供电电压 2.5V
THD + 噪声 0.2%
输出类型 1-Channel (Mono)
放大器类型 D 类
通用封装 CSP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD5466GUL-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD5466GUL-E2数据手册

厂牌 PDF简要描述 下载
ROHM 多媒体放大器 ROHM BD5466GUL-E2 BD5466GUL-E2数据手册

BD5466GUL-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
