BD28412MUVE2

产品分类: 多媒体放大器
厂牌: ROHM
产品描述: 0.03%@ 8Ω @ 1W 2-Channel (Stereo) 4.5V 9*2 @ 8Ω 13V 4Ω,8Ω D 类 贴片安装,黏合安装 5mm(长度)*5mm(宽度)
供应商型号:
供应商:
标准整包数: 0
ROHM 多媒体放大器 BD28412MUVE2

BD28412MUVE2概述

    BD28412MUV 低功耗立体声(或单声道)D类放大器

    产品简介


    BD28412MUV 是一款由罗姆公司开发的高性能、低功耗 D 类放大器,特别适用于电池供电的音箱系统,如无线音箱。该芯片集成了一个精确的振荡器以生成多路开关频率,从而避免了对 AM 广播的干扰。同时,该器件支持主从操作,可以实现2.1声道音频系统而不会产生相互干扰的拍频噪声。

    技术参数


    - 电源电压范围: 4.5V 至 13V
    - 输出功率: 9W+9W(立体声模式,典型值)
    - 单声道输出功率: 18W(典型值)
    - 总谐波失真比: 0.03%(典型值)
    - 串扰: 100dB(典型值)
    - 电源抑制比: 55dB(典型值)
    - 输出噪声电压: -80dBV(典型值)
    - 静态待机电流: 0.1µA(典型值)
    - 工作电流: 16mA(无负载,无信号)
    - 工作温度范围: -25°C 至 +85°C

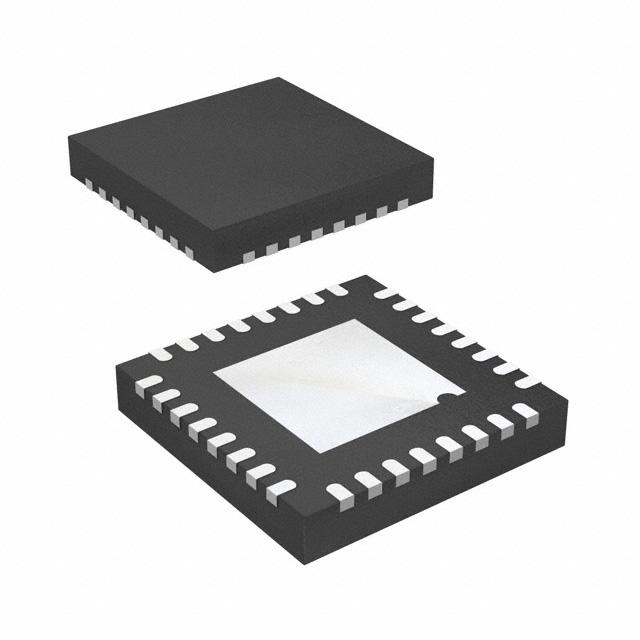

    - 封装尺寸: VQFN032V5050(5.00mm x 5.00mm x 1.00mm)

    产品特点和优势


    - 低功耗设计: 消除了对外部散热片的需求,使系统更紧凑、更节能。
    - 高效率: 提供高效率和低热量生成,有助于减小系统尺寸并提高便携性。
    - 声音质量: 集成反馈电路,防止电源电压波动导致的声音质量下降,实现低噪声和低失真。
    - 灵活的控制选项: 支持同步控制、主从操作和并行全桥模式。
    - 高可靠性: 内置多种保护电路,包括过热保护、欠压保护、输出短路保护和输出直流电压保护。

    应用案例和使用建议


    - 无线音箱: 适用于需要高效率和紧凑尺寸的应用。
    - 小型主动音箱: 具有优秀的音质表现和低功耗特性。
    - 便携式音频设备: 由于其体积小、重量轻,非常适合便携式设备。
    使用建议:
    - 在设计电路时,应根据具体应用场景选择合适的电源电压和输出配置。
    - 为了达到最佳性能,需要合理布置外部电容和电感滤波器。
    - 对于高要求的应用,可以考虑增加一些外部保护措施,以进一步提升系统的稳定性。

    兼容性和支持


    - BD28412MUV 支持与各种电源和音频输入设备兼容。
    - 罗姆公司提供详尽的技术支持文档,包括用户手册、参考设计和故障排除指南,帮助用户快速上手和解决问题。

    常见问题与解决方案


    - 问: 设备启动时出现噪音?
    答: 检查电源电压是否稳定,确保所有连接正确,并且没有外部噪声源干扰。
    - 问: 设备发热严重?
    答: 可能是散热不足或电源电压过高,适当降低电源电压,并检查散热设计是否合理。
    - 问: 输出功率不稳定?
    答: 检查滤波电容和电感是否正确匹配,确认电源电压在规定范围内。

    总结和推荐


    综上所述,BD28412MUV是一款高度集成且功能丰富的D类放大器,尤其适合用于电池供电的便携式音频设备。它的低功耗、高效率和卓越的音质使其成为当前市场上极具竞争力的产品。因此,对于寻求高效、紧凑且可靠的音频解决方案的设计师来说,BD28412MUV无疑是一个值得推荐的选择。

BD28412MUVE2参数

参数
输出类型 2-Channel (Stereo)
放大器类型 D 类
最大输出功率 9*2 @ 8Ω
-3db带宽 -
音频-负载阻抗 4Ω,8Ω
最大工作供电电压 13V
最小工作供电电压 4.5V
THD + 噪声 0.03%@ 8Ω @ 1W
长*宽*高 5mm(长度)*5mm(宽度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD28412MUVE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD28412MUVE2数据手册

厂牌 PDF简要描述 下载
ROHM 多媒体放大器 ROHM BD28412MUVE2 BD28412MUVE2数据手册

BD28412MUVE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
