首页  >  产品百科  >  BA3472F-E2

BA3472F-E2

产品分类: 运算放大器
厂牌: ROHM
产品描述: 4mA 10V/μs 4MHz 关闭 30mA 2 2 ±18V,36V 1.5mV 100nA General Purpose SOP-8 贴片安装,黏合安装 5mm*4.4mm*1.61mm
供应商型号: 30C-BA3472F-E2 8-SOP
供应商: 云汉优选
标准整包数: 1

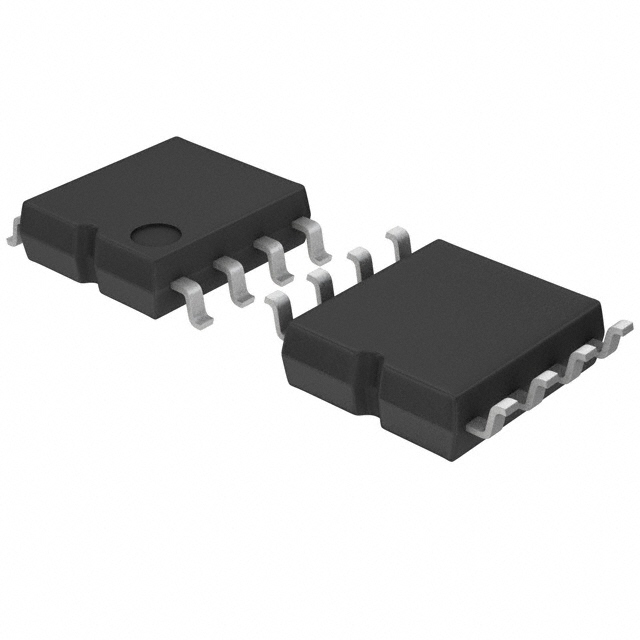

ROHM 运算放大器 BA3472F-E2

BA3472F-E2概述

    # BA3472/BA3474系列高精度运算放大器技术手册

    产品简介


    BA3472系列和BA3474系列是罗姆公司(ROHM)推出的高性能运算放大器,分为双电路和四电路版本。这些芯片采用单电源供电设计,支持的工作电压范围为+3V至+36V(单电源),具有宽输入共模电压范围和优秀的增益带宽积(4MHz)及高速斜率(10V/μs)。这类运算放大器适用于需要快速响应和高精度信号处理的应用场合,广泛应用于消费电子、电流感测、缓冲电路和主动滤波等领域。

    技术参数


    以下为关键的技术参数和性能指标:
    - 工作电压范围:
    单电源:+3.0V 至 +36.0V
    双电源:±1.5V 至 ±18.0V
    - 温度范围:
    -40°C 至 +75°C(部分型号支持到+85°C 或 +105°C)
    - 典型性能参数:
    - 增益带宽积(GBW):4MHz
    - 斜率(Slew Rate):10V/μs
    - 输入偏置电流:100nA 至 500nA
    - 最大输出电压范围:±14V
    - 功耗:取决于封装形式和工作条件(例如:SOP8封装下最大功耗为780mW)

    产品特点和优势


    独特功能:
    1. 单电源操作:支持单电源供电,减少了外围电路设计复杂度。
    2. 高增益带宽积和斜率:确保在高速信号处理中的卓越性能。
    3. 低功耗设计:功耗较低,适合便携式和低功耗应用。
    4. 宽输入共模电压范围:可接受较大范围的输入信号,适合复杂的工业环境。
    5. 内部相位补偿:提高了稳定性和可靠性。
    市场竞争力:
    - 优异的输入阻抗和输出驱动能力使其适合多种应用场景。
    - 小型封装(如SSOP、MSOP)提供了更高的集成度和更紧凑的设计。
    - 支持低温至高温宽温区工作,增强产品适应性。

    应用案例和使用建议


    应用案例:
    1. 电流感测:用于高精度电流检测电路中,通过调节外部电阻值,能够轻松实现对不同范围电流的检测。
    2. 缓冲电路:作为高阻抗输入低阻抗输出的中间级,减少负载对前级的影响。
    3. 主动滤波器:利用其高增益特性,在模拟信号处理中实现高性能的滤波效果。
    4. 消费电子:如音响系统中的音量控制和音频前置放大模块。
    使用建议:
    - 在高精度应用中,需注意电源电压稳定性以避免噪声干扰。
    - 对于高温环境,需考虑散热设计并选择高耐温版本的产品。
    - 使用时建议结合RC网络实现频率补偿,确保系统稳定性。

    兼容性和支持


    兼容性:
    - 与其他同类运算放大器相比,BA3472/BA3474系列具有相似引脚布局和功能,便于替换其他品牌产品。
    - 各种封装(如SOP、SSOP、MSOP)支持灵活选型,满足不同设计需求。
    厂商支持:
    - 罗姆提供详尽的官方文档和技术支持。
    - 定制化服务可帮助客户优化设计方案并解决潜在问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致功耗增加 | 增加散热片或降低工作电压 |
    | 输出摆幅不足 | 检查电源电压是否匹配需求 |
    | 信号失真严重 | 调整反馈电阻值或引入电容补偿 |

    总结和推荐


    综合评估:
    BA3472/BA3474系列运算放大器凭借其高精度、高增益带宽积、宽温度范围及多样化封装,成为一款极为出色的通用型运算放大器。特别适合对性能要求较高的工业和消费电子领域。
    推荐结论:
    强烈推荐此系列产品用于需要高性能、低成本和小尺寸的信号处理场合。无论是新项目开发还是替换现有产品,该系列芯片都能带来显著的优势和价值。
    注:以上内容摘自BA3472/BA3474系列技术手册,具体技术细节请参考官网资料或直接联系供应商获取完整文档。

BA3472F-E2参数

参数
电流 - 输入偏置 100nA
典型输入噪声电压密度 -
输出类型 -
CMRR - 共模抑制比 -
典型供电电流 4mA
放大器类型 General Purpose
每个通道的输出电流 30mA
-3db带宽 -
最小工作供电电压 -
通道数量 2
电路数 2
典型增益带宽 4MHz
关闭 关闭
最大工作供电电压 ±18V,36V
Vos - 输入偏置电压 1.5mV
典型压摆率 10V/μs
长*宽*高 5mm*4.4mm*1.61mm
通用封装 SOP-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BA3472F-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA3472F-E2数据手册

厂牌 PDF简要描述 下载
ROHM 运算放大器 ROHM BA3472F-E2 BA3472F-E2数据手册

BA3472F-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.75
100+ ¥ 2.2
1250+ ¥ 1.914
2500+ ¥ 1.804
37500+ ¥ 1.793
50000+ ¥ 1.782
库存: 117
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 2.75
