首页  >  产品百科  >  KTR03EZPF75R0

KTR03EZPF75R0

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 75Ω ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 4009788
供应商: 海外现货
标准整包数: 10

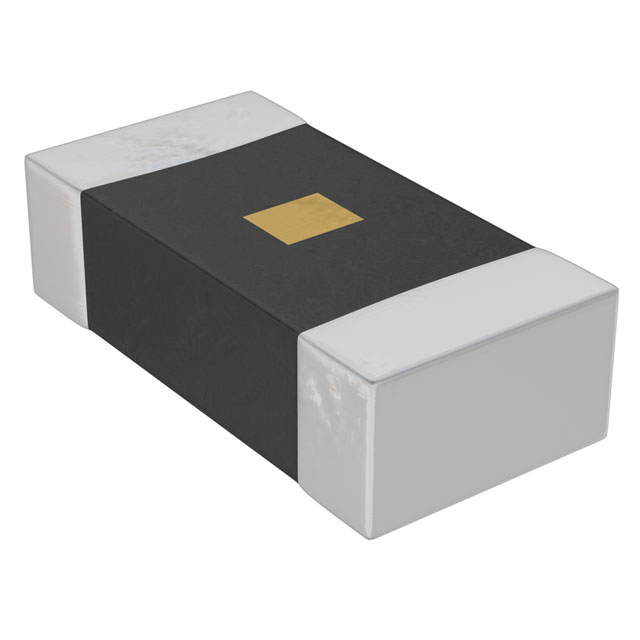

ROHM 贴片电阻 KTR03EZPF75R0

KTR03EZPF75R0概述

    # 高压电阻芯片电阻器KTR系列技术手册

    1. 产品简介


    KTR系列高电压电阻芯片(High Voltage Resistance Chip Resistors)是ROHM公司推出的一系列高性能电阻器,广泛应用于需要承受高电压的电路中,如相机闪光灯电路等。产品通过ISO9001和IATF16949认证,并符合AEC-Q200标准,确保其在汽车和其他严苛环境下的可靠性。
    主要功能:
    - 提供高耐压性能,额定电压为常规产品的两倍。
    - 适用于高电压电路设计。
    应用领域:
    - 相机闪光灯电路。
    - 其他高电压需求的应用场合。

    2. 技术参数


    以下是KTR系列各型号的技术规格汇总:
    | 型号 | 尺寸 | 额定功率 (W) | 最大工作电压 (V) | 温度系数 (ppm/℃) | 电阻范围 (Ω) | 工作温度范围 (℃) | 是否支持汽车级 |

    | KTR03 | 1608 [0603] | 0.10 | 350 | ±200 | 1 ≤ R ≤ 10M (E24/E96) | -55 至 +155 | 是 |
    | KTR10 | 2012 [0805] | 0.125 | 400 | ±100 | 1 ≤ R ≤ 30M (E24/E96) | -55 至 +155 | 是 |
    | KTR18 | 3216 [1206] | 0.25 | 500 | ±100 | 1 ≤ R ≤ 10M (E24/E96) | -55 至 +155 | 是 |
    | KTR25 | 3225 [1210] | 0.33 | 600 | ±100 | 1 ≤ R ≤ 10M (E24/E96) | -55 至 +155 | 是 |
    注:E24表示标准产品,E96表示定制产品。

    3. 产品特点和优势


    - 高耐压能力:相比传统产品,KTR系列具备更高的额定电压,能够在极端条件下稳定运行。
    - 认证支持:ROHM产品通过国际权威质量体系认证,保证产品质量可靠。
    - 多样化选择:提供多种尺寸和精度等级的产品,满足不同应用场景的需求。
    - 广泛的温度适应性:可在极端温度环境下正常工作,适用于严苛环境。

    4. 应用案例和使用建议


    应用案例:
    - 相机闪光灯电路:利用其高耐压特性,确保电路在瞬间高压冲击下不损坏。
    - 汽车电子系统:如发动机控制单元(ECU),需在高温、震动等恶劣环境中稳定工作。
    使用建议:
    - 确保电路设计留有足够的安全裕量,特别是在瞬态负载情况下。
    - 定期检查环境温度,避免超过产品额定的工作温度范围。
    - 若用于高湿度或腐蚀性气体环境中,需采取额外防护措施。

    5. 兼容性和支持


    KTR系列产品与其他主流电子元器件兼容良好,支持多种封装形式(纸带或凹凸带),并可选配汽车行业认证版本。ROHM公司提供全面的技术支持和售后服务,帮助客户解决各种问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致失效 | 检查散热设计,增加散热片或风扇。 |
    | 阻值漂移严重 | 更换更高精度的电阻器,重新校准电路。 |
    | 出现焊点开裂 | 检查焊接工艺,避免过度加热或振动。 |

    7. 总结和推荐


    综合评估:
    KTR系列高电压电阻芯片凭借其卓越的耐压能力和广泛的适用范围,在高电压应用领域表现出色。产品通过严格的质量控制和认证流程,具有极高的可靠性和稳定性。
    推荐结论:
    强烈推荐KTR系列产品用于需要高耐压和高可靠性的场合。对于追求高性能、长寿命电子设备的设计者而言,这是一款不可多得的理想选择。

KTR03EZPF75R0参数

参数
电阻值 75Ω
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KTR03EZPF75R0厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KTR03EZPF75R0数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM KTR03EZPF75R0 KTR03EZPF75R0数据手册

KTR03EZPF75R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.1736
100+ ¥ 0.1557
500+ ¥ 0.1368
1000+ ¥ 0.1315
2500+ ¥ 0.1263
5000+ ¥ 0.1157
25000+ ¥ 0.1157
50000+ ¥ 0.1157
库存: 4656
起订量: 330 增量: 0
交货地:
最小起订量为:100
合计: ¥ 15.57
