BU7261G-TR

产品分类: 运算放大器
厂牌: ROHM
产品描述: 250μA 1.1V/μs 2MHz 45dB 关闭 Rail to Rail 12mA 1 1 ±2.75V,5.5V 1mV 1pA General Purpose SSOP-5 贴片安装,黏合安装
供应商型号: CSJ-ST47843256
供应商: 海外现货
标准整包数: 1

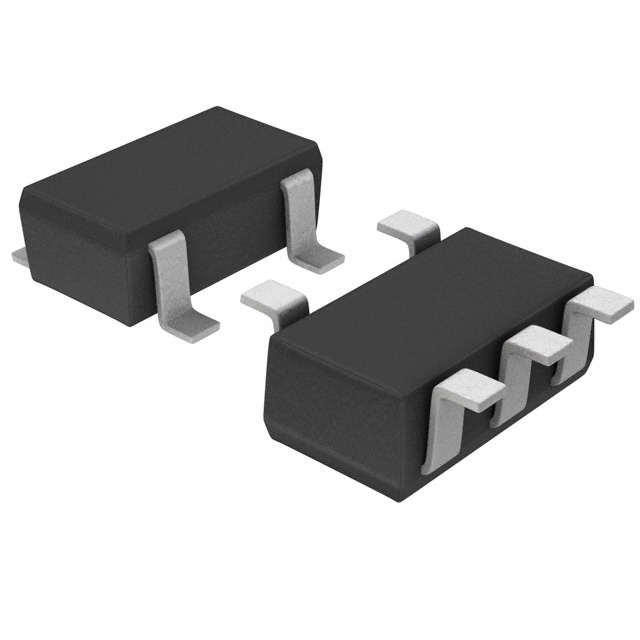

ROHM 运算放大器 BU7261G-TR

BU7261G-TR概述


    产品简介


    基本描述
    BU7261G、BU7262xxx、BU7264xx 是一款具备全输入/输出摆动特性的CMOS运算放大器,适用于低电压操作。同时,具有扩展温度范围的BU7261SG、BU7262Sxxx、BU7264Sxx提供了更宽泛的工作环境。这些产品最适合用于传感器放大器及电池供电设备,具有高转换率和低输入偏置电流的特点。
    主要功能
    - 全输入/输出摆动
    - 低电压操作
    - 高转换率
    - 宽温度范围
    - 低输入偏置电流
    应用领域
    - 传感器放大器
    - 电池供电设备
    - 移动设备
    - 消费电子设备

    技术参数


    | 参数 | 说明 | 规格 |
    |
    | 工作电源电压范围(单电源) | +1.8V 到 +5.5V
    | 工作温度范围 | -40°C 至 +85°C(普通版本)
    -40°C 至 +105°C(扩展温度范围版本)
    | 转换率 | 1.1 V/µs(典型值)
    | 输入失调电流 | 1pA(典型值)
    | 输入偏置电流 | 1pA(典型值)

    产品特点和优势


    这款CMOS运算放大器的主要特点如下:
    - 全输入/输出摆动:支持在整个电压范围内进行输入输出操作。
    - 低电压操作:能够在低至1.8V的电压下正常运行。
    - 高转换率:提供较高的转换率,适用于高速信号处理。
    - 宽温度范围:可以在广泛的温度范围内稳定工作,特别适合在极端环境下使用。
    - 低输入偏置电流:减小信号误差,提高精度。

    应用案例和使用建议


    应用案例
    1. 传感器放大器:适合用于各类传感器的信号放大,尤其是在低电压环境中。
    2. 电池供电设备:如便携式医疗设备,能够有效延长电池使用寿命。
    3. 消费电子产品:应用于智能手机、平板电脑等需要高性能放大器的场合。
    使用建议
    - 在设计电路时,考虑电源电压范围限制。
    - 对于低电压应用场景,尽量保持电源电压在规定范围内。
    - 在高温环境下,应根据绝对最大额定值调整功耗以避免损坏。

    兼容性和支持


    - 兼容性:该产品与多种封装类型兼容,便于不同应用场景的使用。
    - 支持:制造商提供详细的安装指南和故障排除手册,有助于用户快速上手。

    常见问题与解决方案


    1. 问题:如何避免输入电流过高?
    - 解决方法:在输入端增加限流电阻,以防止输入电压超过限定范围。

    2. 问题:在高温环境中如何降低功耗?
    - 解决方法:根据绝对最大额定值,适当减少输出电流,以控制IC内部温度。

    总结和推荐


    总体来看,BU7261G/BU7261SG/BU7262xxx/BU7262Sxxx/BU7264xx/BU7264Sxx 系列产品凭借其出色的性能指标和广泛的适用性,在众多应用场景中表现优异。它们不仅能在低电压条件下高效工作,还具备较高的转换率和宽广的温度范围,使得其成为传感器放大器和电池供电设备的理想选择。因此,推荐用户在相关项目中优先选用此系列产品。

BU7261G-TR参数

参数
最大工作供电电压 ±2.75V,5.5V
电路数 1
关闭 关闭
每个通道的输出电流 12mA
典型输入噪声电压密度 -
典型压摆率 1.1V/μs
CMRR - 共模抑制比 45dB
输出类型 Rail to Rail
放大器类型 General Purpose
典型增益带宽 2MHz
通道数量 1
最小工作供电电压 -
-3db带宽 -
电流 - 输入偏置 1pA
典型供电电流 250μA
Vos - 输入偏置电压 1mV
通用封装 SSOP-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BU7261G-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU7261G-TR数据手册

厂牌 PDF简要描述 下载
ROHM 运算放大器 ROHM BU7261G-TR BU7261G-TR数据手册

BU7261G-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
