首页  >  产品百科  >  LMR342FVM-GTR

LMR342FVM-GTR

产品分类: 运算放大器
厂牌: ROHM
产品描述: 200μA 1V/μs 2MHz 80dB 关闭 Rail to Rail 113mA 2 2 7V 250μV 1pA CMOS MSOP-8 贴片安装,黏合安装
供应商型号: LMR342FVM-GTRTR-ND
供应商: Digi-Key
标准整包数: 3000

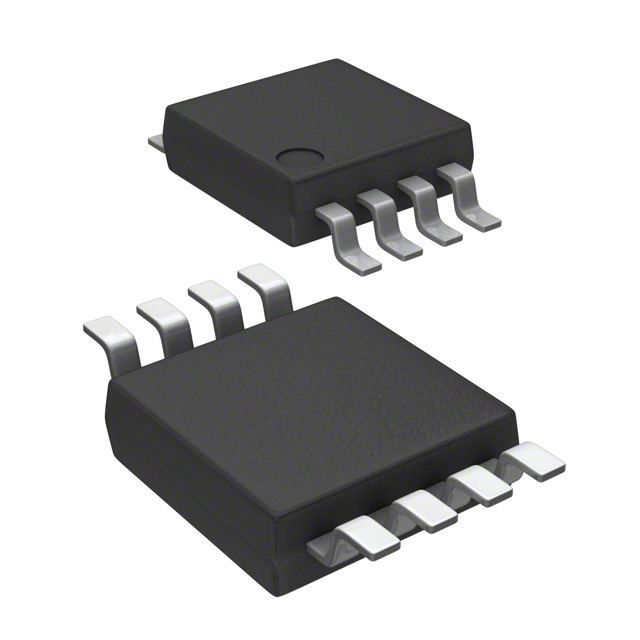

ROHM 运算放大器 LMR342FVM-GTR

LMR342FVM-GTR概述

    LMR341G/LMR342xxx/LMR344xxx 低功耗全摆幅输出运算放大器

    产品简介


    LMR341G、LMR342xxx 和 LMR344xxx 是专为低电压、低功耗设计的输入接地感测、全摆幅输出运算放大器。这些产品特别适用于传感器放大器、电池供电设备、电池监控及音频前置放大器等领域,适合各种消费电子产品。

    技术参数


    - 工作电压范围: +2.7V 至 +5.5V
    - 供应电流 (VDD=2.7V, TA=25°C):
    - LMR341G (单路): 80µA (典型值)
    - LMR342xxx (双路): 200µA (典型值)
    - LMR344xxx (四路): 400µA (典型值)
    - 增益 (RL=2kΩ): 103dB (典型值)
    - 温度范围: -40°C 至 +85°C
    - 输入失调电压 (TA=25°C): 4mV (最大值)
    - 输入偏置电流 (TA=25°C): 1pA (典型值)
    - 启动时间 (关断模式): 2µS (典型值)

    产品特点和优势


    LMR341G/LMR342xxx/LMR344xxx 运算放大器的主要特点包括低工作电压、低输入偏置电流和低功耗。这些特点使其非常适合于需要长时间电池运行的应用场合。此外,其低失调电压和高增益保证了稳定可靠的信号处理能力,使其在各类传感器和音频应用中表现出色。

    应用案例和使用建议


    - 传感器放大器: 这些运算放大器能够准确放大来自传感器的微弱信号,适用于各种类型的传感器接口电路。
    - 电池监控: 由于具备低功耗特性,它们非常适合用于便携式设备的电池监控系统。
    - 音频前置放大器: 低噪声和高增益特性使得这些运算放大器非常适合应用于语音处理的音频前置放大器。

    兼容性和支持


    这些产品提供多种封装选择(如 SSOP6、SOP8、MSOP8 等),以满足不同应用的需求。ROHM 提供详细的技术支持文档和在线帮助资源,确保用户可以顺利地集成这些部件到他们的设计方案中。

    常见问题与解决方案


    - 问题: 输入电流超过规定值。
    - 解决方案: 在输入端添加限流电阻,防止输入电压超过额定范围。
    - 问题: 设备无法正常启动。
    - 解决方案: 检查电源电压是否符合要求,并确认是否有外部短路。

    总结和推荐


    综上所述,LMR341G/LMR342xxx/LMR344xxx 低功耗全摆幅输出运算放大器凭借其出色的低功耗特性、宽泛的工作温度范围以及多样化的封装选项,在传感器、电池供电设备和音频前置放大器等领域展现出显著的优势。我们强烈推荐这一系列的产品用于相关的设计项目。无论是对于追求低功耗还是高精度信号处理的应用场合,LMR341G/LMR342xxx/LMR344xxx 都是一个可靠且高效的选择。

LMR342FVM-GTR参数

参数
放大器类型 CMOS
-3db带宽 -
CMRR - 共模抑制比 80dB
通道数量 2
典型压摆率 1V/μs
最大工作供电电压 7V
每个通道的输出电流 113mA
典型输入噪声电压密度 -
典型供电电流 200μA
最小工作供电电压 -
电路数 2
输出类型 Rail to Rail
电流 - 输入偏置 1pA
Vos - 输入偏置电压 250μV
典型增益带宽 2MHz
关闭 关闭
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LMR342FVM-GTR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

LMR342FVM-GTR数据手册

厂牌 PDF简要描述 下载
ROHM 运算放大器 ROHM LMR342FVM-GTR LMR342FVM-GTR数据手册

LMR342FVM-GTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
