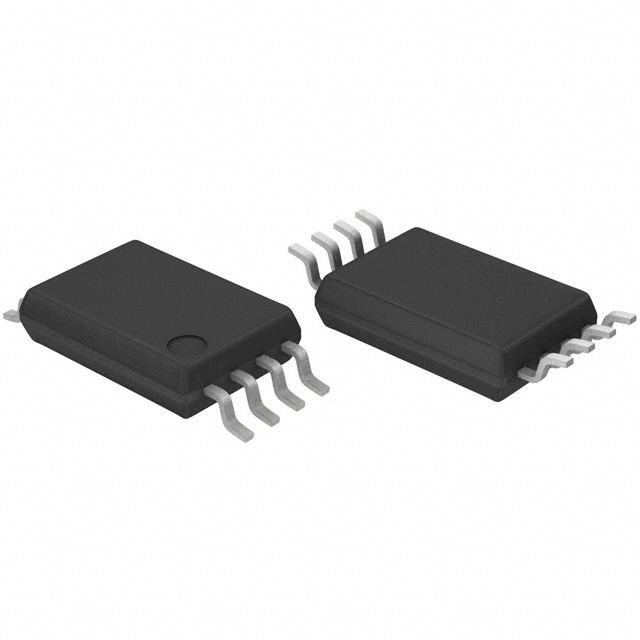

BA4560RFV-E2

产品分类: 运算放大器
厂牌: ROHM
产品描述: 3mA 4V/μs 8nV/rtHz 4MHz 70dB 关闭 25mA 2 2 ±15V,30V 500μV 50nA General Purpose SOP 贴片安装,黏合安装 3mm*4.4mm*1.05mm
供应商型号: CSJ-ST48747945
供应商: 海外现货
标准整包数: 1
ROHM 运算放大器 BA4560RFV-E2

BA4560RFV-E2概述


    产品简介


    BA4560xxx 和 BA4560Rxxx 系列运算放大器
    罗姆(ROHM)公司的 BA4560xxx 和 BA4560Rxxx 系列是集成两到四个高增益运算放大器(Op-Amps)的单芯片产品。这些产品专为需要低噪声和低失真的应用设计,如音频处理,但也可以广泛应用于具有宽工作电压范围的其他领域。BA4560Rxxx、BA4564RFV 和 BA4564WFV 是高可靠性型号,具有更宽的工作温度范围。

    技术参数


    - 供电电压范围:±4V 至 ±15V
    - 工作温度范围:
    - BA4560xxx: -40°C 至 +85°C
    - BA4560Rxxx、BA4564RFV、BA4564WFV: -40°C 至 +105°C
    - 最大摆率 (Slew Rate):4V/µs (典型值)
    - 总谐波失真:0.003% (典型值)
    - 输入参考噪声电压:8nV/√Hz (典型值)
    - 最大输出电压:±12V (典型值)
    - 电源电流 (ICC):4mA 至 14mA(根据型号不同)

    产品特点和优势


    BA4560xxx 和 BA4560Rxxx 系列
    - 高增益、低噪声、低失真
    - 宽供电电压范围:适合多种应用场合
    - 宽工作温度范围:适用于恶劣环境
    - 封装多样:包括 SOP8、SOP-J8、SSOP-B8、TSSOP-B8 和 MSOP8,提供了灵活性
    BA4564RFV 和 BA4564WFV 系列
    - 增强型高可靠性产品
    - 更高的工作温度范围:至 +105°C
    - 更好的温度稳定性

    应用案例和使用建议


    这些运算放大器非常适合音频放大器应用,其低噪声和低失真特性能够提供清晰、稳定的音频输出。它们还适合用于工业自动化系统、医疗设备和其他需要宽温度范围和稳定性的电子设备中。
    使用建议:
    - 在选择供电电压时,应考虑电源波动对输出的影响,特别是对于高要求的应用。
    - 使用时应注意保持良好的散热,避免过热导致损坏。

    兼容性和支持


    这些产品与其他电子元器件具有良好的兼容性,适用于多种电路板设计。ROHM 提供全面的技术支持和售后服务,确保用户能够在设计和使用过程中获得帮助。

    常见问题与解决方案


    问题1:如何避免过温保护?
    解决方案:确保电路设计合理,考虑散热措施,例如增加散热片或改进 PCB 设计以增强散热能力。
    问题2:如何减少输入偏置电流的影响?
    解决方案:在输入端加入匹配电阻,以减小输入偏置电流对电路的影响。

    总结和推荐


    综合评估
    BA4560xxx 和 BA4560Rxxx 系列运算放大器以其高增益、低噪声和低失真特性脱颖而出,非常适合音频应用和一般电子系统设计。而 BA4564RFV 和 BA4564WFV 则通过高可靠性进一步拓展了其适用范围。
    推荐:
    强烈推荐 BA4560xxx 和 BA4560Rxxx 系列用于需要高稳定性和高性能的应用;BA4564RFV 和 BA4564WFV 则更适合于在极端环境下工作的高可靠性需求。

BA4560RFV-E2参数

参数
最大工作供电电压 ±15V,30V
关闭 关闭
CMRR - 共模抑制比 70dB
电流 - 输入偏置 50nA
典型输入噪声电压密度 8nV/rtHz
放大器类型 General Purpose
通道数量 2
典型增益带宽 4MHz
Vos - 输入偏置电压 500μV
-3db带宽 -
典型供电电流 3mA
每个通道的输出电流 25mA
典型压摆率 4V/μs
最小工作供电电压 -
电路数 2
输出类型 -
长*宽*高 3mm*4.4mm*1.05mm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BA4560RFV-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA4560RFV-E2数据手册

厂牌 PDF简要描述 下载
ROHM 运算放大器 ROHM BA4560RFV-E2 BA4560RFV-E2数据手册

BA4560RFV-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3591 ¥ 3.0416
库存: 1500
起订量: 139 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.04
直接购买
加入购物车
