BA4558F-E2

产品分类: 运算放大器
厂牌: ROHM
产品描述: 3mA 1.2V/μs 12nV/rtHz@ ±15V 2MHz 关闭 摆动 10mA 2 2 ±15V,30V 500μV 60nA General Purpose SOP-8 贴片安装,黏合安装 5mm*4.4mm*1.61mm
供应商型号: 21M-BA4558F-E2
供应商: 云汉优选
标准整包数: 1

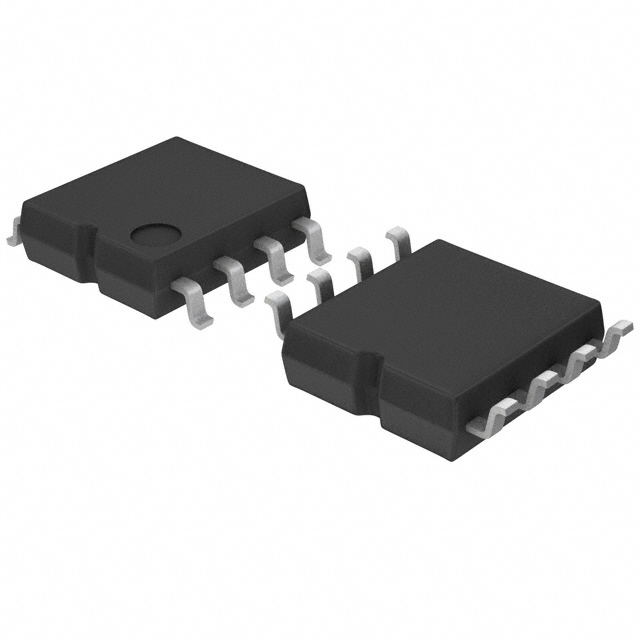

ROHM 运算放大器 BA4558F-E2

BA4558F-E2概述

    电子元器件产品技术手册解析
    本文将对ROHM公司生产的BA4558和BA4558R运算放大器进行全面解析,涵盖产品类型、技术参数、产品特点和优势、应用案例及建议、兼容性和支持等方面。

    产品简介


    BA4558和BA4558R是两种集成运算放大器(Op-Amps),特别适用于音频应用及其他多种应用场合。BA4558系列具有低噪声和低失真特性,BA4558R系列则拥有更宽的工作温度范围和更高的ESD耐受能力。它们适用于需要高性能信号处理的电路中。

    技术参数


    - 工作电压范围:双电源供电时,工作电压为±4.0V至±15V。
    - 温度范围:
    - BA4558:-40°C 至 +85°C
    - BA4558R:-40°C 至 +105°C
    - 高速性能:典型速率为1V/μs。
    - 总谐波失真:典型值为0.005%。
    - 输入噪声电压:典型值为12nV/√Hz。
    - 封装尺寸:不同型号提供不同的封装尺寸选项,如MSOP8(2.90mm x 4.00mm x 0.90mm)、SSOP-B8(3.00mm x 6.40mm x 1.35mm)等。

    产品特点和优势


    - 高电压增益和低噪声:BA4558和BA4558R都具备高电压增益,同时保持较低的噪声水平,使其非常适合音频应用。
    - 宽工作电压范围:宽泛的供电电压范围使得这些器件能够在多种环境中稳定工作。
    - ESD保护:内置ESD保护提高了产品的可靠性。
    - 广泛的工作温度范围:特别是BA4558R,具有更高的温度耐受性,适合在极端条件下使用。

    应用案例和使用建议


    - 音频应用:BA4558系列特别适合用于音频系统,包括麦克风前置放大器、均衡器和混音器等。
    - 工业控制:由于其稳定性和低噪声特性,也适用于工业控制系统中的信号调理。
    - 测量仪器:可用于各种测量设备中,如万用表、示波器等。
    使用建议:
    - 在选择具体型号时,考虑应用的具体环境条件,如温度范围。
    - 确保设计时充分考虑负载电阻和输出电压摆幅的要求。
    - 考虑到高速特性,尽量减小寄生电容的影响。

    兼容性和支持


    - 兼容性:BA4558和BA4558R均采用标准引脚配置,易于与其他电路板元件配合使用。
    - 支持:ROHM公司提供了详尽的技术文档和支持服务,确保用户能够顺利进行产品选型和使用。

    常见问题与解决方案


    - 问题1:输入偏置电流过高
    - 解决办法:检查输入端是否有干扰源,必要时添加滤波器或旁路电容。
    - 问题2:输出饱和电压过低
    - 解决办法:增加电源电压或减少负载电阻。

    总结和推荐


    综上所述,BA4558和BA4558R系列运算放大器以其低噪声、低失真和宽工作温度范围等显著优势,在众多应用中表现出色。对于需要高性能信号处理的应用,强烈推荐选用此系列产品。无论是在音频领域还是工业控制系统中,这两款产品都是可靠的选择。

BA4558F-E2参数

参数
Vos - 输入偏置电压 500μV
放大器类型 General Purpose
典型输入噪声电压密度 12nV/rtHz@ ±15V
最小工作供电电压 -
典型供电电流 3mA
关闭 关闭
电流 - 输入偏置 60nA
输出类型 摆动
每个通道的输出电流 10mA
典型增益带宽 2MHz
电路数 2
最大工作供电电压 ±15V,30V
通道数量 2
-3db带宽 -
典型压摆率 1.2V/μs
CMRR - 共模抑制比 -
长*宽*高 5mm*4.4mm*1.61mm
通用封装 SOP-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BA4558F-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA4558F-E2数据手册

厂牌 PDF简要描述 下载
ROHM 运算放大器 ROHM BA4558F-E2 BA4558F-E2数据手册

BA4558F-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
