BA83472YF-CE2

产品分类: 运算放大器
厂牌: ROHM
产品描述: ROHM 高速运算放大器, 双通道, SOP封装, 双/单电源, 表面贴装, 8引脚
供应商型号: 3678534
供应商: 海外现货
标准整包数: 1

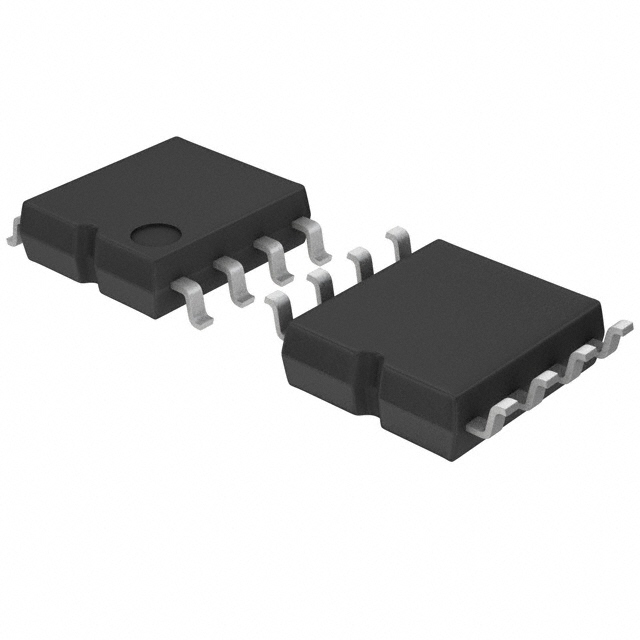

ROHM 运算放大器 BA83472YF-CE2

BA83472YF-CE2概述


    产品简介


    BA83472Yxxx-C 和 BA83474YFV-C:高性能汽车运算放大器
    ROHM推出的BA83472Yxxx-C和BA83474YFV-C是一款集成了双/四独立高增益运算放大器的单芯片产品。这些运算放大器适用于各种汽车应用,如发动机控制单元、电动助力转向系统(EPS)、防抱死制动系统(ABS)等。它们特别适合需要高增益带宽和高速率的应用场合。

    技术参数


    工作电压范围
    - 单电源:3 V 至 36 V
    - 双电源:±1.5 V 至 ±18 V
    工作温度范围
    - -40°C 至 +125°C
    输入偏置电压
    - 最大值:10 mV(在25°C时)
    输入偏置电流
    - 典型值:6 nA(在25°C时)
    输出电压范围
    - 在VS = 30 V时,VEE + 0.3 V 至 VCC - 1.0 V(典型值)
    转换速率
    - 典型值:8.5 V/μs
    增益带宽积
    - 典型值:3 MHz
    封装尺寸
    - SOP8:5.0 mm x 6.2 mm x 1.71 mm
    - MSOP8:2.9 mm x 4.0 mm x 0.9 mm
    - SSOP-B14:5.0 mm x 6.4 mm x 1.35 mm

    产品特点和优势


    1. EMARMOURTM 系列:具有卓越的电磁干扰免疫力,可简化设计并减少对外部保护电路的需求。
    2. AEC-Q100认证:确保产品符合严格的汽车标准。
    3. 宽泛的工作电压范围:能够适应不同应用中的电压需求。
    4. 高增益带宽和高转换速率:提供快速响应时间,适用于需要高速信号处理的应用。

    应用案例和使用建议


    应用案例:这些运算放大器广泛应用于汽车电子系统中,如发动机控制单元(ECU)、电动助力转向(EPS)和防抱死制动系统(ABS)。
    使用建议:
    - 在选择电源电压时,应考虑负载条件和工作温度范围。
    - 为了提高可靠性,在设计电路时应考虑外部保护措施,例如添加熔断器以防止过压。

    兼容性和支持


    - 兼容性:该产品与大多数常见的汽车电子系统兼容,可用于多种不同的车辆平台。
    - 支持:ROHM公司提供了详尽的技术支持和维护服务,包括详细的用户手册和技术文档,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    问题1:工作温度范围超出额定值
    - 解决方案:设计PCB时增加散热面积,以降低芯片温度,避免超过最大结温。
    问题2:工作电压范围选择不当
    - 解决方案:根据具体应用需求选择合适的电源电压范围,确保工作电压不超过器件的最大额定值。

    总结和推荐


    BA83472Yxxx-C和BA83474YFV-C是ROHM为汽车电子系统量身定制的高性能运算放大器,具备卓越的电磁干扰免疫力、宽泛的工作电压范围和高增益带宽。这些特点使得该系列产品在汽车电子应用中具有广泛的适用性和高度的市场竞争力。对于需要高速信号处理和高稳定性的应用场合,推荐使用此系列产品。同时,ROHM提供的详尽技术支持和维护服务也为用户解决了后顾之忧。因此,该产品非常适合用于现代汽车电子系统的开发和设计。

BA83472YF-CE2参数

参数
-3db带宽 -
典型输入噪声电压密度 -
CMRR - 共模抑制比 -
典型增益带宽 3MHz
电流 - 输入偏置 100nA
每个通道的输出电流 30mA
电路数 2
典型供电电流 4.3mA
Vos - 输入偏置电压 1mV
通道数量 2
关闭 -
最大工作供电电压 ±18V,36V
输出类型 Push-Pull
放大器类型 General Purpose
典型压摆率 8.5V/μs
最小工作供电电压 -
通用封装 SOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BA83472YF-CE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA83472YF-CE2数据手册

厂牌 PDF简要描述 下载
ROHM 运算放大器 ROHM BA83472YF-CE2 BA83472YF-CE2数据手册

BA83472YF-CE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
