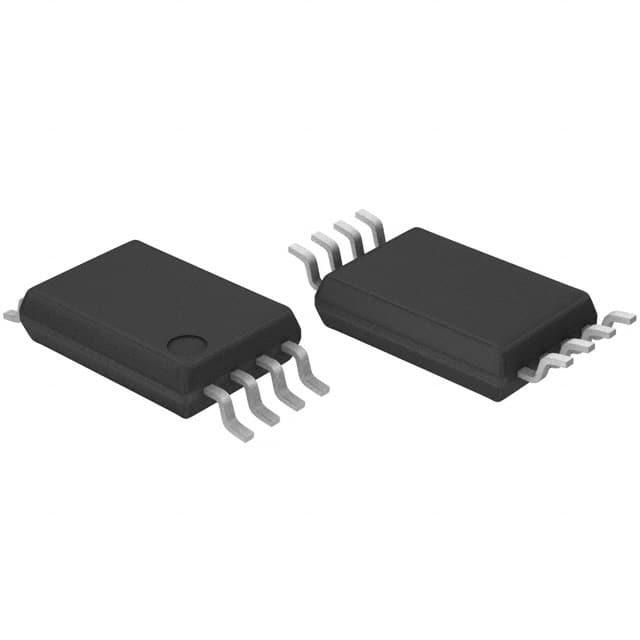

BA8522RFV-E2

产品分类: 多媒体放大器
厂牌: ROHM
产品描述: 0.002% ±16V,32V Audio SOP 贴片安装,黏合安装
供应商型号: CSJ-ST16510279
供应商: 海外现货
标准整包数: 1
ROHM 多媒体放大器 BA8522RFV-E2

BA8522RFV-E2概述


    产品简介


    产品类型及主要功能
    BA8522RF 是由ROHM公司生产的一款高性能运算放大器/比较器。该系列运算放大器属于通用型和高可靠性产品家族,具有低噪声和低失真特性,适用于音频和其他许多应用领域。特别适合于需要宽供电电压范围的应用场合。
    应用领域
    由于其低噪声和低失真特性,BA8522RF 运算放大器非常适合音频信号处理,例如扬声器驱动器、音频均衡器等。此外,它也可以用于工业自动化、传感器信号调理等领域。

    技术参数


    绝对最大额定值
    - 供电电压(VCC-VEE):+36 V
    - 差分输入电压(Vid):36 V
    - 输入共模电压范围(Vicm):(VEE-0.3)~VEE+36 V
    - 工作供电电压(Vopr):4~32 V(±2~±16 V)
    - 工作温度范围(Topr):-40℃~+105℃
    - 存储温度范围(Tstg):-55℃~+150℃
    - 最大结温(Tjmax):+150℃
    电气特性
    - 输入失调电压(Vio):-0.1~1.5 mV
    - 输入失调电流(Iio):-5~200 nA
    - 输入偏置电流(Ib):-50~500 nA
    - 供电电流(ICC):5.5~9 mA(所有运放,VIN+=0 V)
    - 最大输出电压(VOM):±12 V(RL≥10 kΩ),±10.5 V(RL≥2 kΩ)
    - 大信号电压增益(AV):86~110 dB(RL≥10 kΩ,VOUT=±10 V)
    - 共模抑制比(CMRR):70~90 dB
    - 电源抑制比(PSRR):76.5~90 dB
    - 斜率(SR):3 V/μs
    - 通道分离度(CS):105 dB
    - 带宽(ft):6 MHz
    - 总谐波失真(THD):0.002%(Av=20 dB,VOUT=5 Vrms,f=1 kHz)
    - 输入参考噪声电压(Vn):1.2 μVrms

    产品特点和优势


    独特功能
    1. 高电压增益和低噪声:BA8522RF 具有高达110 dB的大信号电压增益和低至0.1 mV的输入失调电压,确保信号处理的高精度。
    2. 宽工作温度范围:能够在极端温度环境下保持稳定工作,最高工作温度可达105℃,确保在严苛环境中可靠运行。
    3. 高ESD防护:静电放电(ESD)保护能力强,能够承受高达±5000 V的人体模式(HBM)ESD冲击。
    4. 高电源抑制比:优异的电源抑制能力(PSRR),保证在不同电源条件下仍能维持良好的性能。
    市场竞争力
    BA8522RF 运算放大器凭借其高可靠性、广泛的温度范围和低噪声特性,在同类产品中脱颖而出,广泛应用于音频和工业自动化领域。

    应用案例和使用建议


    应用案例
    1. 音频应用:用于扬声器驱动、音频均衡器等音频信号处理。
    2. 工业自动化:可用于传感器信号调理和数据采集系统。
    使用建议
    - 在音频应用中,注意控制噪声,尽量避免外界干扰。
    - 在极端温度环境下使用时,确保电源稳定,避免电压波动导致性能下降。
    - 在工业自动化应用中,考虑与其它高精度传感器搭配使用,以充分利用其高精度和低噪声特性。

    兼容性和支持


    兼容性
    BA8522RF 可与多种电子元器件和设备兼容,具体兼容性取决于应用需求和电路设计。建议根据具体应用场景进行详细测试。
    支持与维护
    ROHM公司提供了全面的技术支持和售后服务,用户可以访问官网获取更多技术支持文档和联系客服。

    常见问题与解决方案


    常见问题
    1. 噪声问题
    - 解决方法:检查接地情况,确保良好的接地设计;选择合适的滤波电容,降低电源纹波。
    2. 过热问题
    - 解决方法:合理布局散热片,增加散热风扇或散热片以增强散热效果。
    3. ESD损坏
    - 解决方法:确保在组装和运输过程中采取适当的防静电措施,如使用防静电包装和工作台。

    总结和推荐


    产品综合评估
    BA8522RF是一款集高性能、高可靠性于一体的运算放大器,适用于音频信号处理和其他多种应用场景。其高电压增益、低噪声和宽工作温度范围使其在市场上具备强大的竞争力。
    推荐
    鉴于BA8522RF在性能、稳定性和兼容性方面的优势,我们强烈推荐将其应用于对精度要求高的音频和工业自动化项目中。对于那些寻求高可靠性且对环境适应性强的应用场景,BA8522RF是一个值得信赖的选择。

BA8522RFV-E2参数

参数
输出类型 -
放大器类型 Audio
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 ±16V,32V
最小工作供电电压 -
THD + 噪声 0.002%
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BA8522RFV-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA8522RFV-E2数据手册

厂牌 PDF简要描述 下载
ROHM 多媒体放大器 ROHM BA8522RFV-E2 BA8522RFV-E2数据手册
