首页  >  产品百科  >  KTR25JZPF6801

KTR25JZPF6801

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 6.8KΩ ±1% 333mW ±100ppm/℃ 1210 贴片安装 3.2mm*2.5mm*650μm
供应商型号: 4010042
供应商: 海外现货
标准整包数: 10

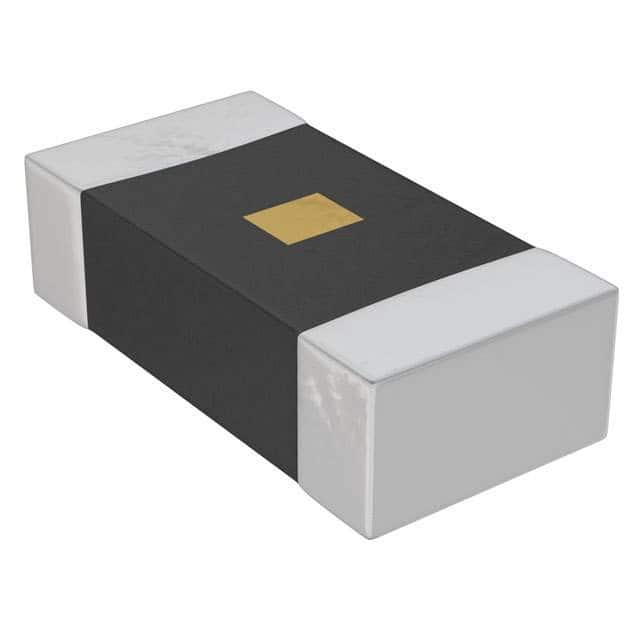

ROHM 贴片电阻 KTR25JZPF6801

KTR25JZPF6801概述

    高压电阻片式电阻器(KTR系列)技术手册解析

    1. 产品简介


    KTR系列高压电阻片式电阻器是专为高电压电路设计的高性能产品。这些电阻器在诸如相机闪光灯等高电压应用中表现优异。ROHM公司的电阻器已获得ISO9001和ISO/TS16949认证,并且符合AEC-Q200标准。它们广泛应用于汽车和其他需要高可靠性的电子产品中。

    2. 技术参数


    | 型号 | 尺寸 (mm [英寸]) | 额定功率 (W) | 极限电压 (V) | 温度系数 (ppm/℃) | 电阻容差 (%) | 电阻范围 (Ω) | 工作温度范围 (℃) | 汽车级 |
    |
    | KTR03 | 1608 [0603] | 0.10 | 350 | ±200 | ±1%, ±5% | 1 ≦ R ≦ 10M | -55 ~ +155 | 是 |
    | KTR10 | 2012 [0805] | 0.125 | 400 | ±100 | ±1%, ±5% | 1 ≦ R ≦ 10M | -55 ~ +155 | 是 |
    | KTR18 | 3216 [1206] | 0.25 | 500 | ±100 | ±1%, ±5% | 1 ≦ R ≦ 10M | -55 ~ +155 | 是 |
    | KTR25 | 3225 [1210] | 0.33 | 600 | ±100 | ±1%, ±5% | 1 ≦ R ≦ 10M | -55 ~ +155 | 是 |

    3. 产品特点和优势


    - 高耐压性:这些电阻器能够承受两倍于常规产品的额定电压,特别适合高电压电路。
    - 高品质认证:ROHM公司制造的电阻器通过了ISO9001和ISO/TS16949认证,确保了产品的质量和可靠性。
    - 行业标准符合性:产品符合AEC-Q200标准,适用于汽车电子和其他高可靠性要求的应用。

    4. 应用案例和使用建议


    这些电阻器被广泛用于需要高电压稳定性的应用,如相机闪光灯和汽车电子系统。为了确保最佳性能,建议用户在高温环境下适当降额使用,并确保在规定的温度范围内运行。对于特殊环境(如湿度、腐蚀气体、静电等),应采取额外的安全措施。

    5. 兼容性和支持


    KTR系列电阻器与市面上的主流电子元器件和设备兼容,适用于多种封装和接口。ROHM公司提供全面的技术支持和维护服务,以确保用户能够充分利用这些产品。

    6. 常见问题与解决方案


    1. 问题:产品在高温下性能下降?
    - 解决方法:请参考数据表中的降额曲线,在高温环境下调整负载。

    2. 问题:产品焊接后出现异常?
    - 解决方法:请确保焊接工艺符合标准,并使用适当的助焊剂。在焊接后进行必要的清洗步骤,避免残留物影响性能。

    7. 总结和推荐


    KTR系列高压电阻片式电阻器具备高耐压、高可靠性和优良的温度稳定性。这些特性使得它们在高电压电路中表现出色。无论是相机闪光灯还是汽车电子系统,这些电阻器都能胜任。因此,我们强烈推荐使用KTR系列电阻器,特别是在需要高可靠性和高稳定性的应用场合。

KTR25JZPF6801参数

参数
电阻值 6.8KΩ
精度 ±1%
额定功率 333mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*2.5mm*650μm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KTR25JZPF6801厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KTR25JZPF6801数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM KTR25JZPF6801 KTR25JZPF6801数据手册

KTR25JZPF6801封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.6656
100+ ¥ 0.5042
500+ ¥ 0.5042
1000+ ¥ 0.4518
2000+ ¥ 0.4518
4000+ ¥ 0.4437
20000+ ¥ 0.4356
40000+ ¥ 0.4356
库存: 3782
起订量: 80 增量: 0
交货地:
最小起订量为:10
合计: ¥ 6.65
直接购买
加入购物车
