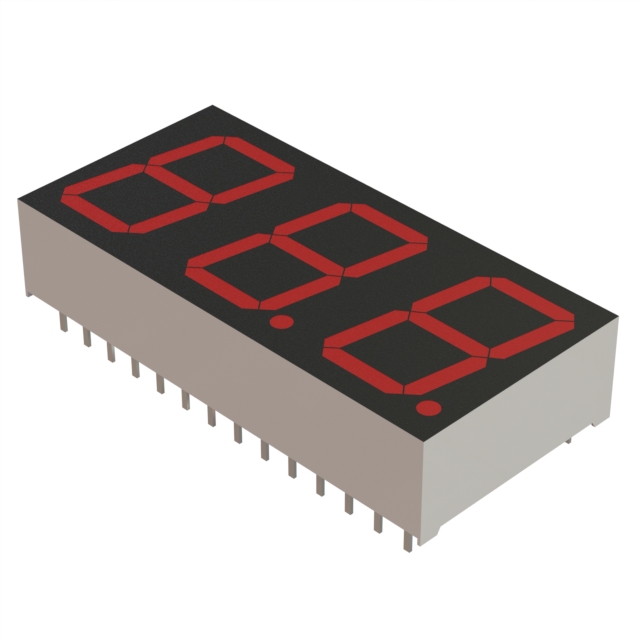

LB-603VP

产品分类: LED显示器件
厂牌: ROHM
产品描述: ROHM 3位LED数码管, LB-603VP系列, 红色, 960mW, 通孔安装
供应商型号: CSJ-ST48377258
供应商: 海外现货
标准整包数: 1
ROHM LED显示器件 LB-603VP

LB-603VP概述

    # 高效三数码LED显示器:LB-603 FP系列

    产品简介


    LB-603 FP系列是为满足多数码显示需求而设计的LED数字显示器。它们采用GaAsP(红光)和GaP(绿光)作为发光材料,并封装在环氧树脂中。这些显示器具有三个数码,每个字符的高度为14.3毫米,适用于各种高要求的应用场景。

    技术参数


    尺寸
    - 字符高度:14.3毫米
    - 管脚分配:
    - 段 e1, e2, d2, c2, d3, e3, d1, c1
    - 段 a3, f3, a2, g2, b1, a1, f1, b2, f2, g1, c3, b3
    - 公共段 Digit 1, Digit 2, Digit 3
    绝对最大额定值
    - 功率耗散:5毫瓦/段
    - 前向电流:20毫安
    - 峰值前向电流:60毫安
    - 反向电压:3伏
    - 工作温度范围:-25°C 至 +75°C
    - 存储温度范围:-30°C 至 +85°C
    电气和光学特性(Ta = 25°C)
    - 前向电压(红光):2.0 V
    - 反向电流:65微安
    - 峰值波长(红光):650纳米
    - 光谱线半宽度:40纳米
    - 前向电压(绿光):2.1 V
    - 反向电流:100微安
    - 峰值波长(绿光):563纳米
    - 光谱线半宽度:40纳米
    发光强度
    - 条件 IF=10mA
    - 红色(类型):5.6至28毫坎德拉
    - 绿色(类型):9至45毫坎德拉

    产品特点和优势


    1. 高效率反射器:确保亮度高且清晰度好。
    2. 大型字符:每个字符的高度为14.3毫米,适合远距离阅读。
    3. 耐用性:适用于宽温度范围的工作环境,适应性强。
    4. 可靠的电气和光学特性:确保长期稳定的性能。

    应用案例和使用建议


    应用场景
    LB-603 FP系列LED显示器适用于多种场合,如消费电子产品、通信设备、AV/OA设备、游戏娱乐设备等。
    使用建议
    1. 选择合适的颜色:根据具体应用选择红光或绿光型号。
    2. 注意工作温度:在极端环境下使用时,需考虑适当的散热措施。
    3. 测试验证:在大批量生产前,应对电路进行充分的测试以确保可靠性。

    兼容性和支持


    LB-603 FP系列显示器与大多数常见的电子系统兼容。制造商提供全面的技术支持和维护服务,确保用户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    1. 过热问题
    - 解决方法:增加散热装置或降低驱动电流。
    2. 显示亮度不足
    - 解决方法:检查驱动电路并确保正确的驱动电流。
    3. 颜色偏差
    - 解决方法:调整驱动电流或更换合适型号的显示器。

    总结和推荐


    LB-603 FP系列LED显示器凭借其高效率、大字符尺寸和可靠的电气性能,成为市场上值得信赖的产品。它在消费电子和工业应用中表现出色,特别适合需要远距离清晰读数的场合。总体而言,我们强烈推荐使用LB-603 FP系列LED显示器。

LB-603VP参数

参数
字符高度 14.3mm
视角 -
显示模式 -
触碰模式 -
接口方式 Digital
显示尺寸 0.56in
字符宽度 14.3mm
显示宽度 8mm
控制器类型 -
背光颜色 -
显示类型 7-Segment
显示高度 14.3mm
发光强度 16mcd
分辨率(pixels) -
显示颜色 红色
长*宽*高 8mm*37.5mm*18mm
通用封装 DIP-28
安装方式 通孔安装
零件状态 在售
包装方式 散装

LB-603VP厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

LB-603VP数据手册

厂牌 PDF简要描述 下载
ROHM LED显示器件 ROHM LB-603VP LB-603VP数据手册

LB-603VP封装设计

查看详情并下载
Symbol
Footprint
3D Model
