首页  >  产品百科  >  LTR18EZPF24R0

LTR18EZPF24R0

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 24Ω ±1% 750mW ±100ppm/℃ 0612 贴片安装 1.6mm*3.2mm*650μm
供应商型号: LYS-LTR18EZPF24R0
供应商: 海外现货
标准整包数: 5000

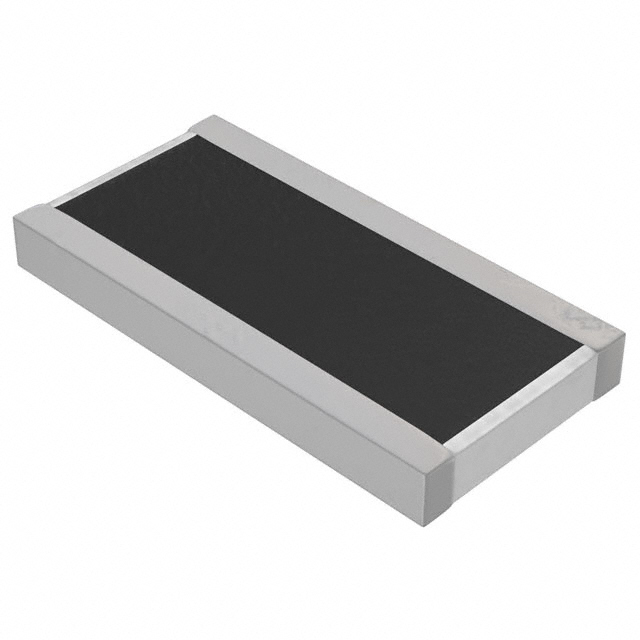

ROHM 贴片电阻 LTR18EZPF24R0

LTR18EZPF24R0概述

    High Power Chip Resistors: LTR Series

    1. 产品简介


    产品类型: 高功率贴片电阻
    主要功能: 具有高焊接可靠性,卓越的抗浪涌特性,且适用于多种工业和汽车应用。
    应用领域: 广泛应用于工业自动化设备、通信设备、汽车电子系统等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 型号 | LTR10 / LTR18 / LTR50 / LTR100 |
    | 尺寸 (mm[inch]) | 1220[0508], 1632[0612], 2550[1020], 3264[1225] |
    | 额定功率 (70°C) | 0.25W / 0.75W / 1.0W / 2.0W |
    | 最大允许电压 | 150V / 200V / 200V / 200V |
    | 温度系数 (ppm/℃) | ±100 / ±200 |
    | 电阻范围 (Ω) | 10 ≦ R ≦ 1M (E24/96系列) |
    | 工作温度范围 (℃) | -55 ~ +155 |
    | 电阻精度 (%) | ±0.5% / ±1% / ±5% |
    | 包装形式 | 纸带(4mm间距)/压纹带(4mm间距) |

    3. 产品特点和优势


    - 高可靠性: 通过长边终端设计,确保出色的焊接可靠性。
    - 最高功率等级: 在同类产品中具有最高的额定功率,满足高功率应用需求。
    - 抗浪涌能力: 所有系列产品均具备良好的抗浪涌特性,适用于严苛的工作环境。
    - 质量认证: 获得ISO9001/IATF16949认证,符合AEC-Q200标准,适合汽车应用。
    - 广泛电阻范围: 提供广泛的阻值范围选择,适用于各种不同的应用需求。

    4. 应用案例和使用建议


    - 工业自动化: 在工业自动化设备中,用于电机控制和传感器信号调节。
    - 通信设备: 作为稳压电源的一部分,用于调节电信号。
    - 汽车电子系统: 用于汽车仪表盘、车灯控制系统中。
    使用建议:
    - 环境温度控制: 确保工作温度不超过规定的最大值,特别是在高功率应用中需要特别注意。
    - 防护电路设计: 建议添加保护电路,如过压保护和过流保护,以增强系统的可靠性。
    - 合理布局: 在电路板设计时,确保合理的散热设计,避免局部过热导致损坏。

    5. 兼容性和支持


    - 兼容性: 可与其他品牌的同类产品互换使用,但建议优先使用同品牌的产品以确保最佳兼容性。
    - 技术支持: 罗姆公司提供详尽的技术支持和售后服务,可随时咨询技术团队。

    6. 常见问题与解决方案


    - 问题: 功率降额曲线无法满足要求。
    解决方案: 降低工作电流,确保工作温度不超过70°C,必要时使用外部冷却装置。
    - 问题: 阻值漂移超出容差范围。
    解决方案: 检查焊接质量,确保焊接无瑕疵;同时检查电路布局是否合理。
    - 问题: 环境温度过高导致性能下降。
    解决方案: 选择合适的散热设计,确保工作温度保持在规定范围内。

    7. 总结和推荐


    综合评估:
    - 主要优点: 高功率、抗浪涌、长寿命和广泛的应用范围。
    - 适用场景: 适用于高功率、高可靠性的工业及汽车电子应用。
    - 推荐: 强烈推荐用于需要高可靠性和稳定性的场合。选择合适型号以满足具体应用需求。

LTR18EZPF24R0参数

参数
电阻值 24Ω
精度 ±1%
额定功率 750mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*3.2mm*650μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTR18EZPF24R0厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

LTR18EZPF24R0数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM LTR18EZPF24R0 LTR18EZPF24R0数据手册

LTR18EZPF24R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0242 ¥ 0.2041
库存: 15000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 1020.5
直接购买
加入购物车
