PMR10EZPFU10L0

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 10mΩ ±1% 500mW ±150ppm/℃ 0805 贴片安装 2mm*1.2mm*430μm
供应商型号: LYS-PMR10EZPFU10L0
供应商: 海外现货
标准整包数: 5000

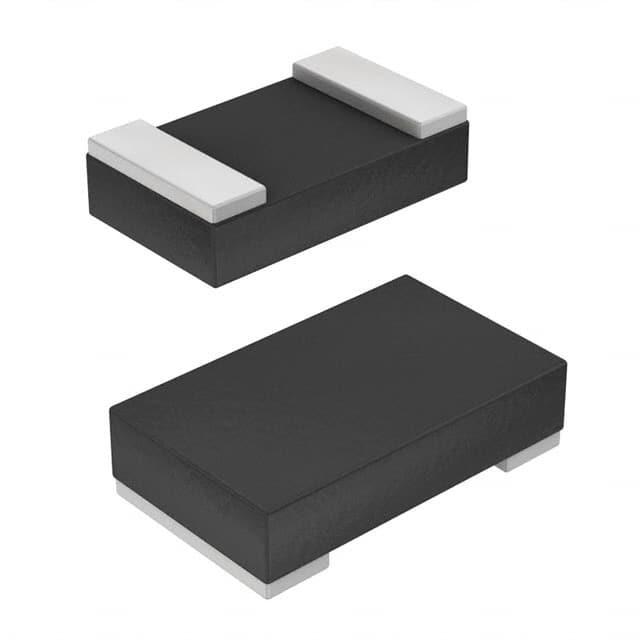

ROHM 贴片电阻 PMR10EZPFU10L0

PMR10EZPFU10L0概述

    # PMR系列金属板分流电阻技术手册

    产品简介


    PMR系列金属板分流电阻是一种高精度、低阻值的电子元器件,适用于电流检测和各种电子设备中。它的主要特点包括超低阻值范围(1mΩ~)、改进的电流检测精度、特殊的温度系数以及良好的热应力耐受性。这些特性使得PMR系列金属板分流电阻在汽车电子、电源管理和其他需要精确测量的应用中表现出色。

    技术参数


    - 阻值范围: 1mΩ ~ 10mΩ
    - 额定功率:
    - PMR01: 0.2W (70℃)
    - PMR03: 0.25W (70℃)
    - PMR10: 0.5W (70℃)
    - PMR18: 1W (70℃)
    - PMR25: 1W (70℃)
    - PMR50: 1W (70℃)
    - PMR100: 2W (70℃)
    - 温度系数: 0~+200 ppm/℃ (J ±5%) 或 0~+150 ppm/℃ (F ±1%)
    - 电阻公差: J (±5%) 或 F (±1%)
    - 工作温度范围: -55℃ ~ +155℃
    - 符合标准: AEC-Q200

    产品特点和优势


    1. 超低阻值范围: 从1mΩ到10mΩ,满足不同应用场景的需求。
    2. 改进的电流检测精度: 采用无裁剪结构,提高检测精度。
    3. 特殊的温度系数: 具有较低的温度系数,确保温度变化时电阻值保持稳定。
    4. 独特的芯片结构: 减少温度循环过程中产生的热应力,提升可靠性。
    5. 获得ISO9001 / IAFT16949认证: 确保产品的高质量和一致性。
    6. AEC-Q200认证: 满足汽车电子行业的严格要求。

    应用案例和使用建议


    应用案例
    - 汽车电子: 用于发动机控制、电池管理系统等关键部件的电流监测。
    - 电源管理: 用于高精度电源的电流监控和保护。
    - 工业自动化: 用于电机控制和驱动系统中的电流检测。
    使用建议
    - 选择合适的封装尺寸: 根据具体应用需求选择合适的封装尺寸,如PMR01 (0402)适用于小型PCB,而PMR100 (2512)适用于大功率应用。
    - 注意环境条件: 确保使用环境在规定的温度范围内,避免高温环境下的过度降额。
    - 正确的安装方法: 建议使用回流焊方法进行表面安装,确保焊接质量。

    兼容性和支持


    - 兼容性: PMR系列金属板分流电阻可与其他标准尺寸的电子元件兼容,方便集成。
    - 支持和服务: 罗姆公司提供详细的技术文档和支持服务,包括售后技术支持和质量保证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现焊点不均 | 确保焊接温度和时间符合要求,使用回流焊方法进行安装。 |
    | 温度变化导致电阻值不稳定 | 选择温度系数更低的产品,确保使用环境温度在规定范围内。 |
    | 高温环境下电阻值漂移 | 在设计电路时考虑适当的散热措施,避免超过最大额定功率。 |

    总结和推荐


    综上所述,PMR系列金属板分流电阻具有高精度、高可靠性和广泛的应用场景,特别适合汽车电子和工业自动化等领域。我们强烈推荐使用这款产品以确保系统的稳定性和可靠性。通过仔细阅读技术手册并遵循推荐的操作步骤,用户可以充分发挥其性能优势。

PMR10EZPFU10L0参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 500mW
温度系数 ±150ppm/℃
长*宽*高 2mm*1.2mm*430μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PMR10EZPFU10L0厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

PMR10EZPFU10L0数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM PMR10EZPFU10L0 PMR10EZPFU10L0数据手册

PMR10EZPFU10L0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1553 ¥ 1.3119
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 6559.5
