KTR10EZPF1433

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 143KΩ ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: 755-KTR10EZPF1433
供应商: Mouser
标准整包数: 1

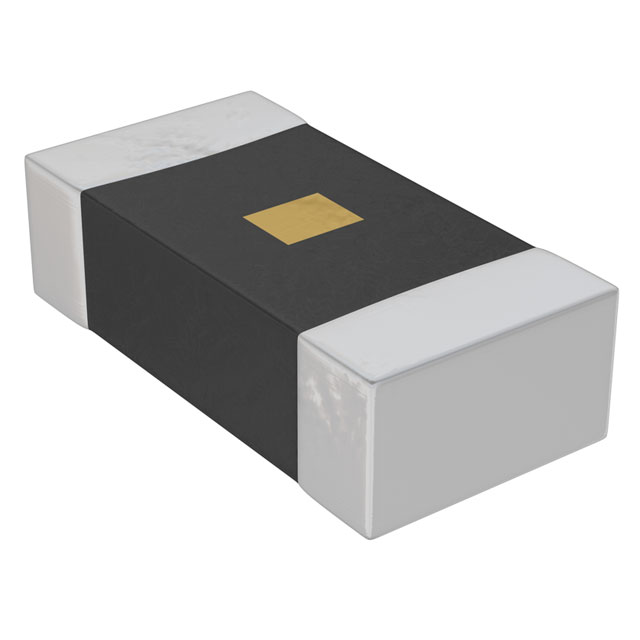

ROHM 贴片电阻 KTR10EZPF1433

KTR10EZPF1433概述

    高压电阻芯片电阻器(KTR系列)技术手册

    1. 产品简介


    KTR系列是罗姆公司推出的高电压电阻芯片电阻器,适用于高电压电路的应用场景,例如相机闪光灯电路。本系列产品具有显著的高耐压能力,能够在极端环境下稳定运行。此外,罗姆公司已获得ISO9001/IATF16949认证,并且符合AEC-Q200标准,确保产品质量与可靠性。
    主要功能:
    - 高电压工作环境下的电阻稳定控制。
    - 支持高精度的电阻值选择。
    - 高可靠性设计,适用于工业级及汽车级应用。
    应用领域:
    - 工业自动化设备。
    - 汽车电子(如发动机控制系统、传感器接口等)。
    - 医疗设备及便携式仪器。
    - 高压测试设备及电源管理。

    2. 技术参数


    以下是各型号的主要技术参数汇总:
    | 型号 | 尺寸(mm[inch]) | 额定功率(W) | 极限额定电压(V) | 温度系数(ppm/℃) | 电阻公差(%) | 电阻范围(Ω) | 工作温度范围(℃) | 是否有汽车级可用 |
    |
    | KTR03 | 1608[0603] | 0.10 | 350 | ±200 | ±1(F),±5(J) | 1 ≦ R ≦ 10M | -55 ~ +155 | 是 |
    | KTR10 | 2012[0805] | 0.125 | 400 | ±100 | ±1(F),±5(J) | 1 ≦ R ≦ 30M | -55 ~ +155 | 是 |
    | KTR18 | 3216[1206] | 0.25 | 500 | ±100 | ±1(F),±5(J) | 1 ≦ R ≦ 10M | -55 ~ +155 | 是 |
    | KTR25 | 3225[1210] | 0.33 | 600 | ±100 | ±1(F),±5(J) | 1 ≦ R ≦ 10M | -55 ~ +155 | 是 |
    > 注:E24为标准产品,E96为定制产品。

    3. 产品特点和优势


    特点:
    - 额定电压为常规产品的两倍,可承受更高的电压负载。
    - 完美适用于高电压电路,如相机闪光灯电路。
    - 符合严格的国际质量标准(ISO9001/IATF16949)。
    - 符合AEC-Q200规范,适用车载应用。
    优势:
    - 稳定性与精确性:具备极低的温度漂移特性,适合高精度测量与控制场景。
    - 超宽工作温度范围:从-55℃至+155℃,适应多种复杂工况。
    - 汽车级可用:提供经过严格认证的车载版本,确保在严苛条件下的可靠表现。

    4. 应用案例和使用建议


    典型应用场景:
    - 相机闪光灯电路:需要瞬间高电压输出,对电阻器稳定性要求极高。
    - 工业高压设备:如高压电源模块或静电放电保护电路。
    - 汽车电子系统:如汽车发动机控制单元(ECU)内的高电压分流器。
    使用建议:
    1. 根据具体电路需求选择合适的型号(例如KTR10、KTR18),以平衡成本与性能。
    2. 在高温环境下使用时,需根据降额曲线调整功率消耗。
    3. 焊接时遵循规范流程,避免因焊料残留导致电阻特性变化。

    5. 兼容性和支持


    兼容性:
    - KTR系列电阻器可以轻松与市场上主流的PCB设计集成,支持SMD贴装方式。
    - 同时提供纸带和凸块带两种包装形式,方便不同生产模式的选择。
    支持与维护:
    - 罗姆公司提供全面的技术支持服务,包括产品咨询、选型指导及售后维护。
    - 用户可通过官方网站下载最新版Datasheet和规格书,随时掌握产品动态。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值偏离额定范围 | 检查焊接工艺及环境条件是否正常。 |
    | 环境温度超过最大值时性能下降 | 根据降额曲线减少负载功率。 |
    | 长时间暴露于高湿环境导致性能劣化 | 检测并清理PCB板上的污染物。 |

    7. 总结和推荐


    综合评估:
    KTR系列电阻器凭借其卓越的高电压耐受能力和广泛的工作温度范围,在工业和汽车电子领域表现出色。其优异的稳定性和精确性使其成为高要求场合的理想选择。尤其是汽车级可用选项,进一步增强了其市场竞争力。
    推荐意见:
    对于需要高可靠性及高精度的场景,KTR系列电阻器是一个值得信赖的选择。无论是在工业自动化还是汽车电子领域,它都能提供稳定的性能表现和强大的技术支持。
    版权信息:
    本文章引用自罗姆公司官方资料《KTR系列电阻器Datasheet》(Rev.G)。请在使用相关产品前仔细阅读完整手册,确保正确使用。
    版权所有 © 2020 ROHM Co., Ltd. All rights reserved.

KTR10EZPF1433参数

参数
电阻值 143KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KTR10EZPF1433厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KTR10EZPF1433数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM KTR10EZPF1433 KTR10EZPF1433数据手册
