首页  >  产品百科  >  PMR25HZPJ000

PMR25HZPJ000

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 0Ω 1210 贴片安装 3.2mm*2.5mm*470μm
供应商型号: CSJ-ST45107524
供应商: 海外现货
标准整包数: 1

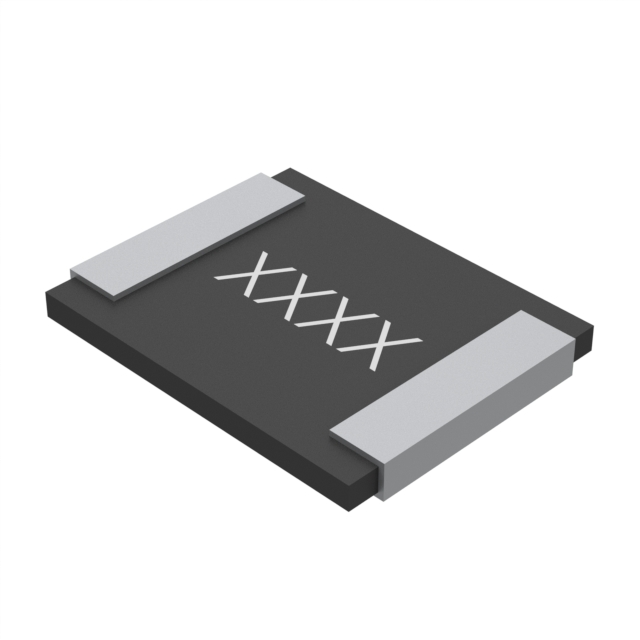

ROHM 贴片电阻 PMR25HZPJ000

PMR25HZPJ000概述

    Ultra-Low Ohmic Chip Resistors for Current Detection: PMR Series

    1. 产品简介


    PMR系列是罗姆公司(ROHM)推出的一系列超低阻值芯片电阻器,专门用于电流检测应用。这些电阻器拥有极低的阻值范围(1mΩ至),具备高精度和卓越的热稳定性,适用于各种严苛的应用环境。

    2. 技术参数


    - 阻值范围: 1mΩ至
    - 额定功率:
    - PMR01: 0.2W @ 70℃
    - PMR03: 0.25W @ 70℃
    - PMR10: 0.5W @ 70℃
    - PMR18: 1W @ 70℃
    - PMR25: 1W @ 70℃
    - PMR50: 1W @ 70℃
    - PMR100: 2W @ 70℃
    - 温度系数:
    - PMR01~PMR10: 0~+200ppm/℃
    - PMR18~PMR100: 0~+150ppm/℃ (仅1mΩ和2mΩ为±150ppm/℃)
    - 阻值公差:
    - PMR01: ±5%
    - PMR03: ±1%, ±5%
    - PMR10: ±1%, ±2%, ±5%
    - PMR18: ±1%, ±5%
    - PMR25: ±1%, ±5%
    - PMR50: ±1%, ±5%
    - PMR100: ±1%, ±5%
    - 工作温度范围: -55℃至+155℃

    3. 产品特点和优势


    - 超低阻值范围: 支持从1mΩ到的超低阻值,适合高精度电流检测应用。
    - 无裁剪结构: 提升电流检测精度。
    - 特殊低温度系数: 确保在宽温范围内具有稳定的电阻值。
    - 优化的芯片结构: 减少温度循环期间的热应力,增强可靠性。
    - 行业认证: 拥有ISO9001、ISO/TS16949认证。
    - 符合标准: 符合AEC-Q200标准(PMR01正在准备中)。

    4. 应用案例和使用建议


    - 汽车电子: 在汽车电子系统中,PMR系列可用于电池管理系统中的电流检测。
    - 工业自动化: 在自动化设备中,用于监测电机和其他电气设备的电流。
    - 消费电子: 可用于手机、平板电脑等便携式设备的充电管理和过流保护。
    使用建议:
    - 确保安装环境温度不超过155℃,避免热过载。
    - 使用时需注意环境湿度,避免冷凝水对产品造成损害。
    - 推荐使用无铅焊料,以减少对产品的潜在损害。

    5. 兼容性和支持


    - 兼容性: 与标准SMD封装兼容,适用于大多数主流电路板设计。
    - 支持服务: ROHM提供详尽的技术文档和支持,确保客户能够顺利使用和集成PMR系列电阻器。

    6. 常见问题与解决方案


    - 问题1: 阻值随温度变化较大
    - 解决方案: 确保电路处于规定的工作温度范围内,并定期检查和校准。
    - 问题2: 安装后性能不稳定
    - 解决方案: 检查焊接质量和安装位置,确保接地良好。
    - 问题3: 过载损坏
    - 解决方案: 使用稳压电源并监控电路负载,防止超过额定功率。

    7. 总结和推荐


    综上所述,PMR系列超低阻值芯片电阻器在电流检测应用中表现卓越,具备高精度、稳定性和可靠性。对于需要精密电流检测的应用场合,强烈推荐使用PMR系列电阻器。不过,在使用过程中需要注意环境条件和操作规范,以充分发挥其性能优势。

PMR25HZPJ000参数

参数
电阻值
精度 -
额定功率 -
温度系数 -
长*宽*高 3.2mm*2.5mm*470μm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PMR25HZPJ000厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

PMR25HZPJ000数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM PMR25HZPJ000 PMR25HZPJ000数据手册

PMR25HZPJ000封装设计

查看详情并下载
Symbol
Footprint
3D Model
