UCR03EVPFLR680

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 680mΩ ±1% 200mW 0ppm/℃~150ppm/℃ 0603 贴片安装 1.6mm*870μm*600μm
供应商型号: CSJ-ST48029308
供应商: 海外现货
标准整包数: 1

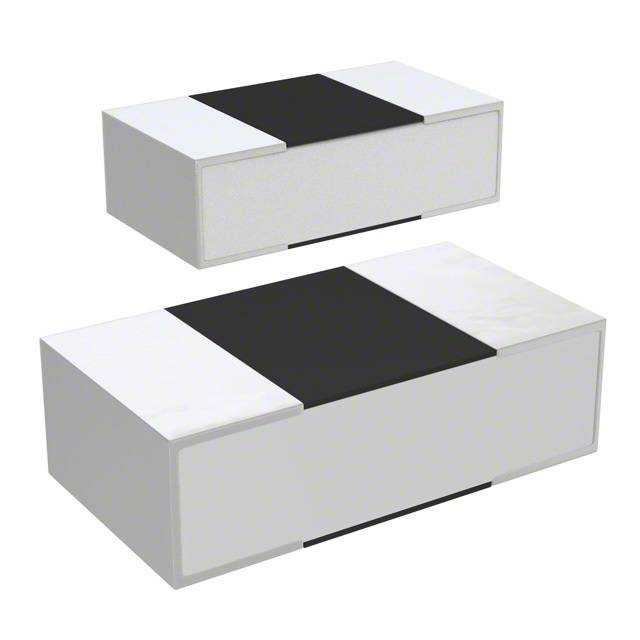

ROHM 贴片电阻 UCR03EVPFLR680

UCR03EVPFLR680概述

    Thick Film Low Ohmic Chip Resistors for Current Detection: UCR Series

    1. 产品简介


    UCR系列是ROHM推出的厚膜低阻值芯片电阻器,专门设计用于电流检测应用。此类电阻器提供非常低的阻值(从11毫欧姆起),并采用先进的厚膜电阻元件制造而成。它们的主要功能是在各种电路中精确测量电流强度,特别适合汽车、消费电子和工业应用领域。

    2. 技术参数


    以下是UCR系列产品的关键技术参数:
    | 参数类别 | 规格范围 |

    | 阻值 | 0.011Ω 至 910Ω |
    | 封装尺寸(毫米) | 0603(0201英寸)、1005(0402英寸)、1608(0603英寸)、2012(0805英寸)、3216(1206英寸) |
    | 额定功率(瓦特) | 0.1W至1W |
    | 电阻精度 | ±1%(F级)、±5%(J级) |
    | 温度系数(ppm/℃) | 0~300 |
    | 工作温度范围 | -55℃ 至 +155℃ |
    此外,UCR系列满足AEC-Q200标准,这表明其在恶劣环境下依然保持稳定性能,如车载系统、工业控制等领域。

    3. 产品特点和优势


    1. 超低阻值:从11毫欧姆开始,非常适合需要高灵敏度电流检测的应用。
    2. 优秀的热稳定性:底部布置的电阻元件显著减少了焊接过程中的阻值变化。
    3. 高可靠性认证:符合ISO9001和TS16949质量管理体系。
    4. 结构优化:独特的厚膜结构提高了耐久性和散热能力。
    5. 广泛的适用性:通过了严格的工业测试,适应多种环境条件。
    这些特性使得UCR系列电阻器成为众多行业首选的电流检测元件。

    4. 应用案例和使用建议


    UCR系列广泛应用于汽车电子、电机驱动、电源管理模块等场景。例如,在电动车的电池管理系统中,这些电阻器可以实时监测电流流向;而在消费类设备中,它们可用于过流保护和负载均衡。
    使用建议:
    - 在安装过程中确保焊接温度和时间符合规范,以避免因过高的焊接热量导致阻值漂移。
    - 为提高系统的安全性,建议与保护电路结合使用。

    5. 兼容性和支持


    UCR系列电阻器与主流的PCB板和自动贴片机完全兼容。ROHM公司提供了详尽的技术支持,包括设计指南、电路板布局建议以及样品服务,帮助客户快速部署到项目中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后阻值不准确 | 检查焊接温度及时间是否符合规定 |
    | 温度过高导致损坏 | 确保工作环境温度在-55℃至+155℃之间 |
    | 环境湿度引起失效 | 使用干燥剂或改善存储条件 |

    7. 总结和推荐


    UCR系列芯片电阻器凭借其低阻值、高精度、良好的热稳定性以及全面的测试认证,展示了卓越的产品性能。它适用于需要高精度电流检测的复杂应用场景,并且在汽车行业具有极强的竞争优势。我们强烈推荐此系列产品作为精密电流检测的理想选择。
    如果您正在寻找一款既可靠又高性能的电流检测解决方案,UCR系列将是您的理想之选!

UCR03EVPFLR680参数

参数
电阻值 680mΩ
精度 ±1%
额定功率 200mW
温度系数 0ppm/℃~150ppm/℃
长*宽*高 1.6mm*870μm*600μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

UCR03EVPFLR680厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UCR03EVPFLR680数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM UCR03EVPFLR680 UCR03EVPFLR680数据手册

UCR03EVPFLR680封装设计

查看详情并下载
Symbol
Footprint
3D Model
