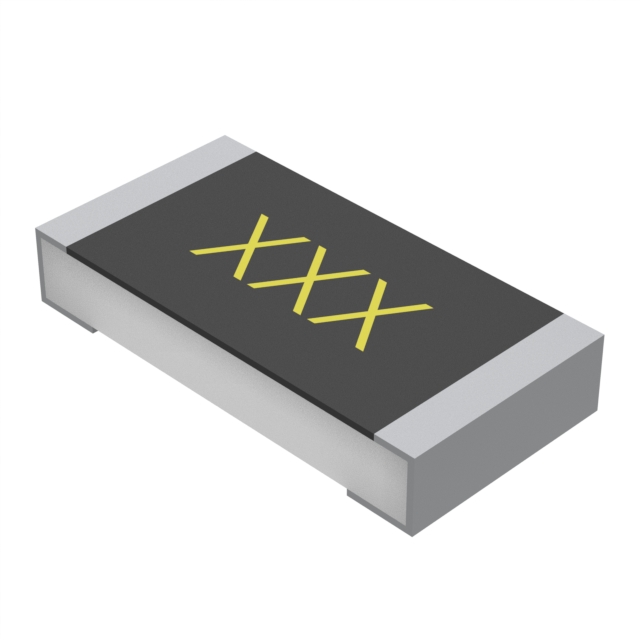

ESR10EZPD1800

产品分类: 其它固定电阻
厂牌: ROHM
产品描述: ±0.5% ±100ppm/℃ 180Ω 400mW 0805 黏合安装 2mm*1.25mm*550μm
供应商型号: CSJ-ST63699066
供应商: 海外现货
标准整包数: 1
ROHM 其它固定电阻 ESR10EZPD1800

ESR10EZPD1800概述

    抗浪涌芯片电阻 ESR 系列技术手册解读

    产品简介


    抗浪涌芯片电阻(ESR 系列)是由 ROHM 生产的一款高性能电阻器,广泛应用于高可靠性要求的电路设计中。这类电阻器以其卓越的抗浪涌能力著称,能够在恶劣环境下稳定运行。产品主要用于汽车电子、通信设备、工业控制及消费电子等领域。

    技术参数


    以下是 ESR 系列的主要技术参数:
    | 参数 | 值 |

    | 额定功率 | 0.2W 至 0.66W |
    | 极限电压 | 50V 至 400V |
    | 温度系数 | ±100 ppm/℃ 或 ±200 ppm/℃ |
    | 阻值范围 | 1Ω 至 10MΩ |
    | 温度适应范围 | -55℃ 至 +155℃ |
    | 电阻精度 | ±0.5%,±1%,±5% |
    | 工作电压 | 符合 AEC-Q200 标准 |

    产品特点和优势


    1. 独家电阻元件设计:采用独特的电阻元素图案和激光修整技术,显著提升了浪涌抵抗能力。
    2. 静电防护:具备高达 5kV 的静电放电耐受力。
    3. 高功率密度:提供比同类产品更高的功率额定值。
    4. 质量认证:通过 ISO9001 和 ISO/TS16949 认证,确保了产品的可靠性和一致性。
    5. 适用性强:符合 AEC-Q200 标准,适合各种汽车应用。

    应用案例和使用建议


    ESR 系列电阻器常用于需要承受频繁浪涌电流的应用场景,如开关电源、电机驱动和电源滤波等。建议在设计时考虑以下几点:
    - 确保阻值的选择能够满足实际电路的需求。
    - 在高温环境中使用时,需根据降额曲线调整功耗。
    - 配套使用保护电路以增强系统的整体稳定性。

    兼容性和支持


    ESR 系列电阻器具有广泛的兼容性,可以与其他标准接口的电子元件无缝对接。ROHM 提供全面的技术支持和售后服务,帮助客户快速解决问题并优化设计方案。

    常见问题与解决方案


    1. 问题:焊接过程中出现异常
    解决方案:检查焊接条件是否符合规范,必要时重新调整焊点温度和时间。
    2. 问题:电阻值偏差超出预期
    解决方案:确认所选型号的阻值范围是否覆盖需求,并核对安装环境是否满足规定条件。
    3. 问题:长期使用后性能下降
    解决方案:定期检测设备状态,及时更换老化的部件。

    总结和推荐


    ESR 系列抗浪涌芯片电阻凭借其优异的性能表现和高度可靠性,在多个行业中得到了广泛应用。它不仅能满足严苛的工作环境要求,还提供了多种阻值选项以适应不同的设计需求。对于追求高品质和高性能的工程项目来说,这是一款值得信赖的选择。我们强烈推荐此系列产品用于需要高稳定性的场合。
    ROHM 官方链接: [https://www.rohm.com](https://www.rohm.com)

ESR10EZPD1800参数

参数
电阻值 180Ω
温度系数 ±100ppm/℃
精度 ±0.5%
额定功率 400mW
电阻个数 -
引脚数量 -
长*宽*高 2mm*1.25mm*550μm
通用封装 0805
安装方式 黏合安装
应用等级 汽车级
包装方式 卷带包装

ESR10EZPD1800厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

ESR10EZPD1800数据手册

厂牌 PDF简要描述 下载
ROHM 其它固定电阻 ROHM ESR10EZPD1800 ESR10EZPD1800数据手册

ESR10EZPD1800封装设计

查看详情并下载
Symbol
Footprint
3D Model
