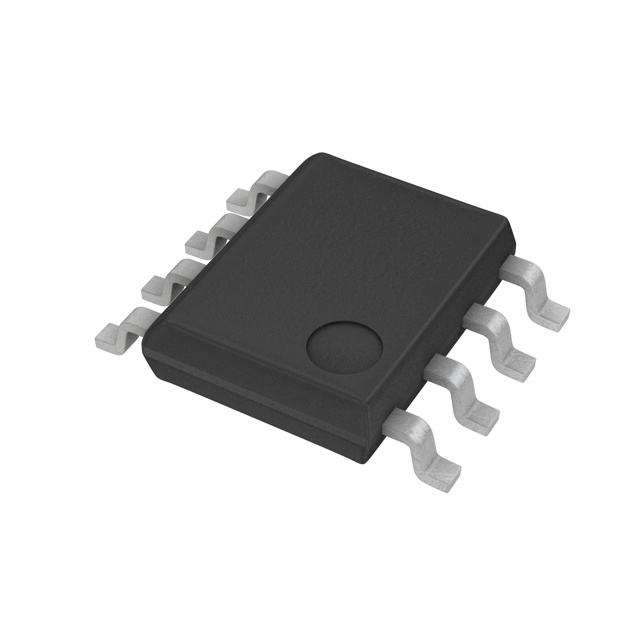

BR24L04FJ-WE2

厂牌: ROHM
产品描述: 4Kb (512 x 8) 1.8V~5.5V 512x8 1.8V EEPROM,Non-Volatile 5.5V 400KHz 900ns I2C 40Year SOP 贴片安装,黏合安装 4.9mm*3.9mm*1.38mm
供应商型号: CSJ-ST47843226
供应商: 海外现货
标准整包数: 1
ROHM 带电可擦可编程只读存储器(EEPROM) BR24L04FJ-WE2

BR24L04FJ-WE2概述

    # TSZ22111 BR24Lxxx-W系列串行EEPROM技术手册解析

    1. 产品简介


    TSZ22111 BR24Lxxx-W系列是罗姆(ROHM)公司推出的串行EEPROM(电可擦除可编程只读存储器)系列产品。这些器件基于硅单片集成电路设计,采用I²C总线接口方式,容量涵盖1Kbit至64Kbit的不同型号,广泛应用于工业控制、消费电子、通信设备等领域。本系列产品以其高可靠性、低功耗和多电压支持的特点,成为嵌入式系统中的理想存储解决方案。
    主要特点
    - 遵循I²C标准总线协议,通过两个引脚(SCL和SDA)实现对EEPROM的操作。
    - 单电源供电电压范围为1.8V至5.5V,适合电池供电的应用场景。
    - 支持高达400kHz的快速模式(FAST-MODE)和100kHz的标准模式(STANDARD-MODE)。
    - 提供页写入模式,便于工厂发货时进行初始值设置。
    - 数据可重写次数高达1,000,000次,数据保存时间长达40年。
    - 内置噪声滤波器,提高了系统的抗干扰能力。

    2. 技术参数


    以下是该系列产品的一些关键技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作温度范围 | -40 | +85 | ℃ |
    | 存储温度范围 | -65 | +125 | ℃ |
    | 电源电压 | 1.8 | 5.5 | 5.5 | V |
    | 写入电流(典型值) | 1.2 mA |
    | 读取电流(典型值) | 0.2 mA |
    | 待机电流(典型值) | 0.1 μA |

    3. 产品特点和优势


    独特功能与优势
    - 高性能通信:支持I²C总线协议,能够在高速和低速两种模式下运行,适应不同的应用场景。
    - 高可靠性:采用Au焊盘和金线连接技术,确保了产品的长期稳定性和耐用性。
    - 低功耗设计:在各种操作状态下均保持极低的电流消耗,特别适合便携式设备。
    - 数据保护机制:内置写保护功能和电压检测电路,有效防止误操作导致的数据丢失。

    4. 应用案例和使用建议


    应用场景
    TSZ22111 BR24Lxxx-W系列EEPROM适用于多种嵌入式系统中,如智能家居、工业自动化、医疗设备等。例如,在智能家居系统中,可以用来存储用户的个性化设置;在工业自动化领域,则可用于保存设备的配置参数。
    使用建议
    - 在选择具体型号时,应根据实际需求确定所需的存储容量。
    - 注意电源电压的选择,确保工作电压符合产品要求。
    - 在进行写入操作前,务必确认当前系统处于稳定的供电状态。

    5. 兼容性和支持


    兼容性
    该系列产品与其他遵循I²C协议的设备完全兼容,可以直接接入现有的电路板设计中,无需额外修改硬件。
    厂商支持
    罗姆公司提供全面的技术支持和服务,包括详细的用户手册、样品请求以及技术支持热线等。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | EEPROM无法正常读取数据 | 检查电源电压是否符合要求,尝试重新初始化设备 |
    | 设备响应时间过长 | 确认I²C总线速度设置是否正确,调整到合适的频率 |

    7. 总结和推荐


    综合评估
    TSZ22111 BR24Lxxx-W系列串行EEPROM凭借其卓越的性能、广泛的适用性和强大的可靠性,在众多应用场合中展现出色的表现。特别是在需要高密度存储且对功耗敏感的应用环境中,该系列产品无疑是一个值得信赖的选择。
    推荐意见
    鉴于上述优点,强烈推荐此系列产品用于需要可靠存储解决方案的各种项目中。无论是作为备用存储还是主要数据存储介质,它都能满足大多数现代电子设备的需求。

BR24L04FJ-WE2参数

参数
存储容量 4Kb (512 x 8)
编程电压 1.8V~5.5V
组织 512x8
存储器类型 EEPROM,Non-Volatile
输出使能访问时间 -
数据保留时长 40Year
最大时钟频率 400KHz
最大访问时间 900ns
最大工作供电电压 5.5V
最小工作供电电压 1.8V
接口类型 I2C
长*宽*高 4.9mm*3.9mm*1.38mm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BR24L04FJ-WE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BR24L04FJ-WE2数据手册

厂牌 PDF简要描述 下载
ROHM 带电可擦可编程只读存储器(EEPROM) ROHM BR24L04FJ-WE2 BR24L04FJ-WE2数据手册

BR24L04FJ-WE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
